RF-60A PCB hoogfrequente printplaat 25mil 0,635 mm Taconic RF met onderdompeling goud

Producten

RF-60A PCB hoogfrequente printplaat 25mil 0,635 mm Taconic RF met onderdompeling goud

MOQ:	1
Prijs:	USD 9.99-99.99
Standaardverpakking:	Vacuüm
Leveringstermijn:	10 werkdagen
Betaalmethode:	T/T, Paypal
Toeleveringskapaciteit:	50000 stukken per maand

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

China

Merknaam

Bicheng Technologies Limited

Certificering

Modelnummer

OIC-143-V6.21

Glas Epoxy:

Rf-60A

Definitieve hoogte van PCB:

0,7 mm ± 10%

Definitieve externe folie:

Laatste folie intern:

De oppervlakte eindigt:

Stroomloos nikkel Immersion Gold (ENIG) (1 µ" over 100 µ" nikkel)

De Kleur van het soldeerselmasker:

Groen, PSR-2000GT600D, geleverd door Taiyo.

Kleur van Componentenlegende:

Wit, IJR-4000 MW300, Taiyo meegeleverd.

TEST:

100% elektrotest vroegere verzending

Min. bestelaantal:

Prijs:

USD 9.99-99.99

Verpakking Details:

Vacuüm

Levertijd:

10 werkdagen

Betalingscondities:

T/T, Paypal

Levering vermogen:

50000 stukken per maand

Productbeschrijving

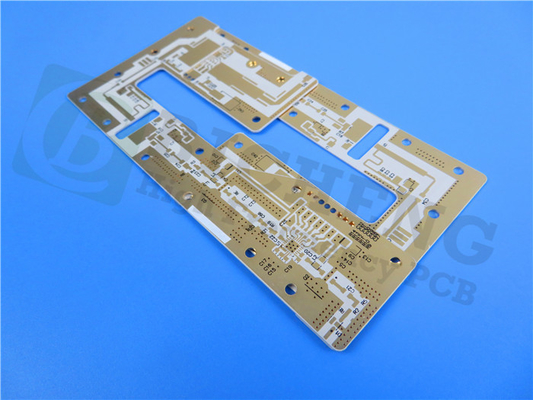

RF-60A Hoge Frequentie PCB 25mil 0.635mm Taconic RF Printplaat Met Onderdompeling Goud

(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)

RF-60A is een organisch-keramisch laminaat in de ORganic CERamic (ORCER) familie van Taconic-producten.Het is gebaseerd op geweven glasversterking.Het is het resultaat van Taconic's expertise in zowel keramische vultechnologie als in gecoat PTFE-glasvezel.RF-60A vertoont een uitzonderlijke interlaminaire bindingssterkte en soldeerweerstand.De gepatenteerde samenstelling resulteert in een lage vochtopname en uniforme elektrische eigenschappen.

RF-60A PCB hoogfrequente printplaat 25mil 0,635 mm Taconic RF met onderdompeling goud 0

De geweven glasversterking van de RF-60A zorgt voor een uitstekende dimensionele stabiliteit en verbetert de buigsterkte.Het vertoont een lage Z-asuitbreiding, waardoor betrouwbare doorlopende gaten in extreme thermische omgevingen mogelijk zijn.Met een diëlektrische constante van ongeveer 6,15 zijn het ideale producten met een hoge DK voor toepassingen die kleinere schakelingen en een kleiner gewicht vereisen.De lage elektrische verliesfactor maakt het een uitstekende keuze voor RF-circuits.

RF-60A PCB hoogfrequente printplaat 25mil 0,635 mm Taconic RF met onderdompeling goud 1

RF-60A-laminaten voldoen volledig aan de RoHS- en WEEE-richtlijnen en zijn compatibel met de temperaturen die vereist zijn voor de nieuwe loodvrije soldeerverbindingen.Ze kunnen worden geschoren, geboord, gefreesd en geplateerd met behulp van standaardmethoden voor PTFE-geweven glasvezelmaterialen, zodat massaproductie mogelijk wordt.

Onze PCB-mogelijkheden (RF-60A)

PCB-materiaal:	Organisch-keramische geweven glasvezelversterkte laminaten
Aanduiding:	RF-60A
Diëlektrische constante:	6,15 ±0,25
Dissipatiefactor	DF 0,0038@10 GHz
Warmtegeleiding	0,4 W/MK
Aantal lagen:	Dubbellaagse, meerlagige, hybride printplaat
Koper gewicht:	0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm)
PCB-dikte:	10 mil (0,254 mm), 25 mil (0,635 mm), 31 mil (0,787 mm), 50 mil (1,27 mm), 60 mil (1,524 mm), 125 mil (3,175 mm)
PCB-grootte:	≤400 mm x 500 mm
Soldeer masker:	Groene, zwarte, blauwe, gele, rode enz.
Oppervlakteafwerking:	Naakt koper, HASL, ENIG, OSP, Immersion tin etc..

Voordelen(in het algemeen):

Lage vochtopname

Stabiele DK over frequentie

Dimensioneel stabiel

Lage Z-asuitbreiding

Hoge buigsterkte

Uitzonderlijke interlaminaire bindingen

TypischToepassingen:

Eindversterkers

Filters & koppelingen

passieve componenten

Antennes

RF-60A PCB hoogfrequente printplaat 25mil 0,635 mm Taconic RF met onderdompeling goud 2

Gegevensblad van Taconic RF-60A

Eigendom	Test methode	Eenheid	Waarde	Eenheid	Waarde
Dk @ 10 GHz	IPC-650 2.5.5.6		6.15		6.15
Df @ 10 GHz	IPC-650 2.5.5.5.1		0,0038		0,0038
Vochtopname	IPC-650 2.6.2.1	%	0.02	%	0.02
Diëlektrische storing	IPC-650 2.5.6	kV	53	kV	53
Diëlektrische sterkte	ASTM D 149	V/mil	880	kV/mm	35
Volumeweerstand	IPC-650 2.5.17.1 (na vochtigheid)	Mohm/cm	9.0 x 108	Mohm/cm	9.0 x 108
Oppervlakte weerstand	IPC-650 2.5.17.1 (na vochtigheid)	Mohm	2,28 x 108	Mohm	2,28 x 108
Boog Weerstand	IPC-650 2.5.1	seconden	193	seconden	193
Buigsterkte (MD)	ASTM D 790	psi	18.300	N/mm2	126.2
Buigsterkte (CD)	ASTM D 790	psi	14.600	N/mm2	100,7
Treksterkte (MD)	ASTM D 3039	psi	19.500	N/mm2	134,4
Treksterkte (CD)	ASTM D 3039	psi	16.300	N/mm2	112.4
De modulus van Young	ASTM D 3039	kpsi	1.590	N/mm2	11.000
Poisson-verhouding	ASTM D 3039		0,068	N/mm2	0,068
Compressieve modulus	ASTM D 695 (23°C)	kpsi	338		2.330
Schilsterkte (1 oz. ED)	IPC-650 2.4.8 sec.5.2.2 (Thermische belasting)	pond/in	8	N/mm	1.4
Dimensionale stabiliteit (MD)	IPC-650 2.4.39 sec.5.4 (na het bakken)	mil/in	0,68	mm/M	0,68
Dimensionale stabiliteit (CD)	IPC-650 2.4.39 sec.5.4 (na het bakken)	mil/in	1.05	mm/M	1.05
Dichtheid (soortelijk gewicht)	ASTM D 792	gram/cm3	2.79	gram/cm3	2.79
Warmtegeleiding	ASTM F 433	W/M*K	0,4	W/M*K	0,4
CTE (X-as)	ASTM D 3386 (-30°C - 125°C)	ppm/°C	9	ppm/°C	9
CTE (Y-as)	ASTM D 3386 (-30°C - 125°C)	ppm/°C	8	ppm/°C	8
CTE (Z-as)	ASTM D 3386 (-30°C - 125°C)	ppm/°C	69	ppm/°C	69
Ontgassing (% TML)	ASTM E 595*	%	0.02	%	0.02
Ontgassing (% CVCM)	ASTM E 595*	%	0.00	%	0.00
Ontgassing (% WVR)	ASTM E 595*	%	0.01	%	0.01
Ontvlambaarheidsclassificatie	UL 94		V-0		V-0

RF-60A PCB hoogfrequente printplaat 25mil 0,635 mm Taconic RF met onderdompeling goud 3

RF-60A PCB hoogfrequente printplaat 25mil 0,635 mm Taconic RF met onderdompeling goud 4
