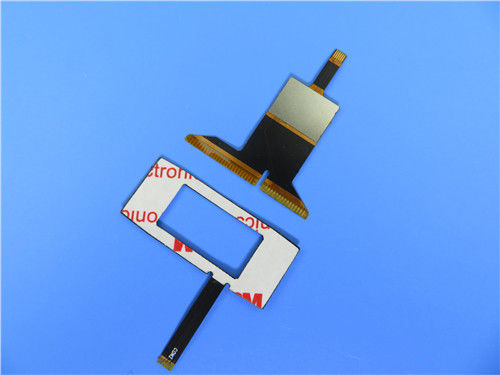

FPC-assemblage voor mobiele apparaten en computerapparatuur
Overzicht
Een uiteenzetting van een flexibel circuit toont aan dat het bestaat uit drie basiselementen: koperen folie, dielektrisch materiaal en lijm.plating en etsenHet is echter anders vanwege het dunne en slappe materiaal dat in flexibele schakelingen wordt gebruikt.
| Bicheng Flexible Printed Circuit Capacity 2019 | ||
| - Nee, dat is niet waar. | Specificaties | Vermogen |
| 1 | Type van het bord | Eenlaagse, Doulbe-laag, meerlaagse, rigide-flex |
| 2 | Basismateriaal | PI, PET |
| 3 | Koperen gewicht | 0.5oz, 1oz, 2oz |
| 4 | Maximale grootte van de LED | 250 x 5000 mm |
| 5 | Algemene maximale grootte | 250 x 2000 mm |
| 6 | Dikte van het bord | 0.03mm-3.0mm |
| 7 | Dikte Tolerantie | ± 0,03 mm |
| 8 | Mininum boorgat | 0.05 mm |
| 9 | Maximaal boorgat | 6.5 mm |
| 10 | Tolerantie van boorgat | ± 0,025 mm |
| 11 | Dikte van de gatwand | 8 um |
| 12 | Minimum spoor/kloof van eenlaagplank | 0.025/0.03 mm |
| 13 | Minimum spoor/kloof van tweelaags en meerlaags bord | 0.03/0.040 mm |
| 14 | Het graveren van tolerantie | ±0,02 mm |
| 15 | Minimale breedte van zijdelegende | ¥ 0,125 mm |
| 16 | Minimumhoogte van zijde legende | 0,75 mm |
| 17 | Afstand van Legende tot Pad | ¥ 0,15 mm |
| 18 | Afstand van het openen van het soldeermasker van de boorbedekking tot het spoor | ¥0,03 mm |
| 19 | Afstand van het openen van het soldeermasker van de perforatie van de deklaag tot het spoor | ¥0,03 mm |
| 20 | Dikte van onderdompeling van nikkel | 100-300 u" |
| 21 | Dikte van onderdompelingsgoud | 1-3 u" |
| 22 | Dikte van onderdompelingstin | 150-400 u" |
| 23 | Minimale elektrische testplatform | 0.2 mm |
| 24 | Minimale tolerantie van de contour ((normale stalen vormpunctie) | ±0,1 mm |
| 25 | Minimale tolerantie van de contour (precisie stalen vormpunch) | ± 0,05 mm |
| 26 | Minimumstraal van de bevelhoek (ontwerp) | 0.2 mm |
| 27 | Stiffnermateriaal | PI, FR-4, 3M-lijm, PET, stalen plaat |
| 28 | RoH's | - Ja, dat klopt. |
| 29 | Kleur van het soldeermasker | Geel, wit, zwart, groen |
Doel van flexibele circuits
1) Om verbindingen te maken tussen printplaten en andere componenten.
2) Als driedimensionaal substraat dienen voor de montage van SMT-onderdelen, bijvoorbeeld in
foto- en videocamera's.
3) Het opzetten van verbindingen die bestand zijn tegen dynamische buigingen.
4) Om onderdeel te vormen van rigide-flex circuit boards.
Voordelen
1) Flexibiliteit
2) Vermindering van het volume
3) Gewichtsvermindering
4) Consistentie van SMD-bevestiging
5) Verbetering van de betrouwbaarheid
6) Beheersbaarheid van het elektrische ontwerp van parameters
7) Blik over het algemeen op het FPC-punt gelast
8) Materiaal optioneel (PI, PET)
9) Lage kosten
10) Continuïteit van de verwerking
