Rogers RO3003 PCB 20mil (0,508mm) Dubbelzijdig rigide PCB Immersion Gold

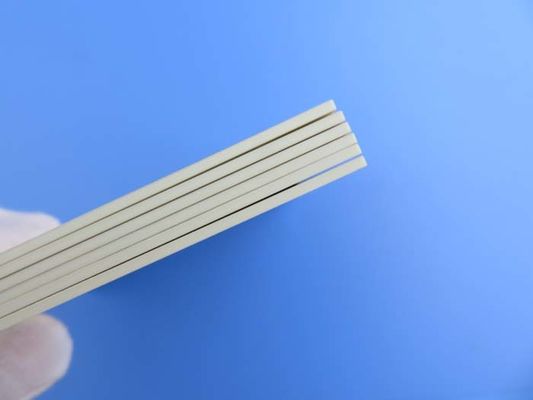

Rogers RO3003 met keramiek gevulde PTFE-composites

Rogers RO3003-laminaat is een met keramiek gevulde PTFE-compositmateriaal geschikt voor hoogfrequente toepassingen tot 77 GHz.Het materiaal biedt stabiele dielectrische eigenschappen bij verschillende temperaturen en frequenties, waardoor het goed geschikt is voor de moderne draadloze technologieën.

Kenmerken en specificaties

RO3003-laminaat heeft een dielectrische constante van 3 +/- 0,04 bij 10 GHz en 23°C. De dissipatiefactor is zeer laag.001De hoge afbraaktemperatuur (Td) van meer dan 500°C zorgt voor een robuuste prestatie.,en een coëfficiënt van thermische uitbreidingswaarden van 17 ppm/°C (X-as), 16 ppm/°C (Y-as) en 25 ppm/°C (Z-as).

Prestatievoordelen

Het lage dielektrische verlies van RO3003 betekent dat het kan worden gebruikt bij frequenties tot 77 GHz voor toepassingen zoals automotive radar en 5G-infrastructuur.Het materiaal behoudt constante mechanische eigenschappen over een breed temperatuurbereikDe stabiliteit van de dielektrische constante met temperatuur- en frequentieverschillen is ideaal voor componenten zoals filters, antennes en oscillatoren.Bovendien, de nauwe overeenkomst tussen de uitbreidingscoëfficiënt van het laminaat en die van koper ondersteunt robuuste, op het oppervlak gemonteerde assemblages die minder gevoelig zijn voor thermische spanningen.

Mogelijke nadelen

Met RO3003 kunnen hogere kosten worden verbonden in vergelijking met andere substraatmaterialen, omdat deze een gespecialiseerde met keramiek gevulde compositie vereist.Voor toepassingen met een hoge precisie kan ook extra bewerking nodig zijn vanwege de hardheid van het materiaalSommige ontwerpers merken ook de noodzaak op van striktere ontwerptoleranties in vergelijking met flexibeler substraatopties.

Voorbeelden van aanvragen

Hieronder vindt u een voorbeeld van de ontwerpspecificatie en bouwdetails van een 2-lagig PCB met behulp van RO3003-laminaat.draadloze communicatie-infrastructuur, en andere hoogfrequente apparaten waarvoor stabiele elektrische en mechanische eigenschappen vereist zijn.De wereldwijde productiecapaciteit maakt de RO3003 ook betaalbaar voor grote productiehoeveelheden.
