Rogers IsoClad 917 PCB's van niet-geweven glasvezel/PTFE-composites

Maak je klaar om een revolutie teweeg te brengen in je elektronische projecten met de nieuwste innovatie in PCB-technologie - de Rogers IsoClad 917 nonwoven glasvezel/PTFE composiet PCB's.Deze geavanceerde PCB's combineren uitzonderlijke prestatiesIn dit artikel zullen we de prestaties, functies, toepassingen, voordelen en nadelen van de Rogers IsoClad 917 PCB's onderzoeken.

Prestatieperspectief:

Het IsoClad 917-substraat levert toonaangevende microgolfprestaties met een extreem lage Dk van slechts 2,17 en een verliestangent van 0,0013 bij 10 GHz.Dit ultra-laagverlies materiaal zorgt voor een verhoogde efficiëntie, vermogen en signaalintegriteit in hogesnelheidstoepassingen.

Kenmerken Perspectief

Naast de elektrische specificaties biedt IsoClad 917 unieke voordelen zoals hogere isotropie en dimensionale stabiliteit in vergelijking met geweven glas.De niet-geweven constructie zorgt ook voor flexibiliteit bij het buigen in complexe gebogen of conform vormen.

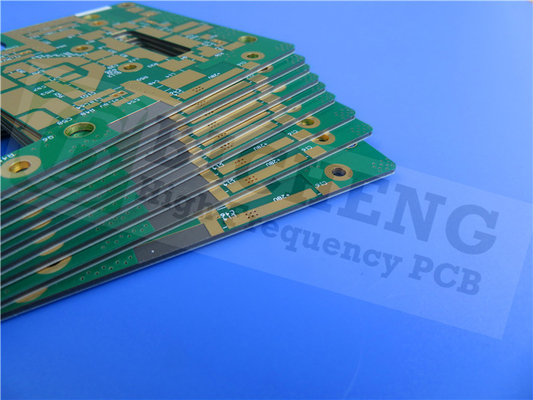

Onze tweelagige boards hebben een enkele 31 millimeter IsoClad 917 kernlaag tussen twee 1 oz koperen platen, waardoor een einddikte van slechts 0,9 mm wordt bereikt.Schoon 5/5 mil trace/spacing en laag profiel 20um beklede vias maximaliseren routing dichtheid.

Met een afmeting van 91,5 mm x 78 mm, ondersteunt elk bord tot 44 componenten en 78 totale pads.instrumentatie en meer.

Voordelen

Belangrijkste voordelen zijn verminderde verliezen, hogere vermogen, verbeterde signaalverspreiding, strengere impedantiebeheersing,kleinere stroombestand en betere fabricageherhaalbaarheid ten opzichte van traditionele materialenDe productieopbrengsten worden eveneens verhoogd.

De niet-geweven structuur biedt belangrijke voordelen ten opzichte van traditioneel geweven glas, waaronder veel grotere dimensionale stabiliteit, hogere isotropie in alle drie de assen,en het vermogen om te worden gebogen in complexe conformistische vormenDit maakt onze IsoClad 917 boards perfect voor toepassingen die flex circuitry of wrap-around antenne ontwerpen vereisen.

Toepassingsperspectief:

Gewone toepassingen van IsoClad 917 boards zijn conform en wraparound antennes, stripline en microstrip circuits, radar en begeleidingssystemen.De flexibiliteit van het materiaal en het zeer lage verlies maken het geschikt voor draadloze, lucht- en ruimtevaart- en instrumentatieontwerpen.

Nadelen Perspectief:

Hoewel de prestaties van IsoClad 917 uitstekend zijn, vereisen IsoClad 917-platen striktere ontwerpmarges en fabricatytoleranties in vergelijking met materialen met een lagere frequentie.De niet-geweven structuur biedt minder mechanische robuustheid.

Geef uw hoogfrequente ontwerp een voorsprong met deze geavanceerde IsoClad 917 boards. Onze wereldwijde beschikbaarheid betekent snelle turnaround.Neem vandaag nog contact met ons op om te bespreken hoe we uw volgende draadloze innovatie kunnen ondersteunen.
