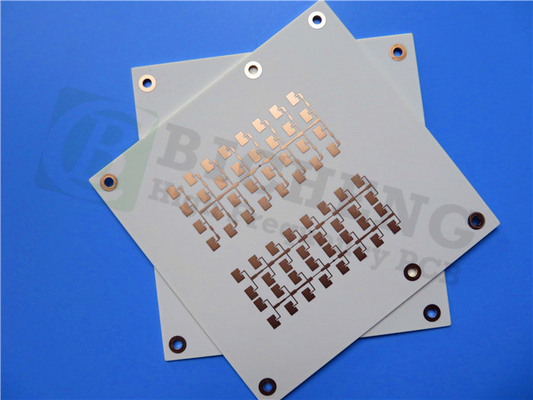

Kleefmiddelloos polyamid FLexible PCB 0,13 mm eenzijdig kopergeplatte laminaat

De SF201 is een eenzijdig kleefvrij, flexibel koper gecoate laminaat ontwikkeld door Rogers Corporation.SF201 biedt uitstekende elektrische en mechanische eigenschappenHet heeft een dielektrische constante van 3,51 bij 10 GHz en 23°C met een zeer lage dissipatiefactor van 0.0059.

Sommige belangrijke voordelen van SF201 zijn de hoge peelingsterkte van 1,27 N/mm, de waterabsorptie van slechts 1,4%, en chemische weerstand van meer dan 90%.Het levert ook meer dan 5000 cycli van vouwduur voor betrouwbare flexibiliteit. SF201 is halogeenvrij en heeft een UL94 V-0 vlambeoordeling. Het is compatibel met de RoHS-richtlijn en vrij van schadelijke stoffen.

Een typische FPC-stackup met SF201 is een 1-laag ontwerp met 35 μm koper gebonden aan een 0,025 mm dikke polyimide kern.Voorbeelden van constructiedetails voor een 200x150mm-bord omvatten 4/4 mil trace/spacingDe test is uitgevoerd met een elektrische test voor verzending.

Zoals uit de steekproefstatistieken blijkt, bevat dit 17-component FPC-ontwerp in totaal 23 pads over 1 net. Typische toepassingen die profiteren van de eigenschappen van SF201 zijn computers, mobiele telefoons,camera'sDe kunstwerken worden geleverd volgens IPC-normen.

Samengevat is SF201 een hoogwaardig poly-imide flexibel substraat dat betrouwbare, hoge dichtheid en flexibele circuitontwerpen in verschillende industrieën mogelijk maakt.
