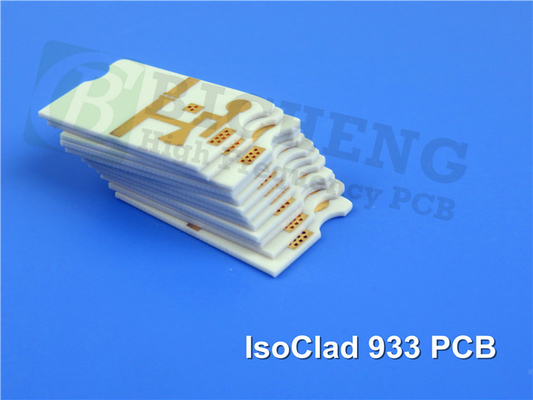

IsoClad 933 PCB 2-laag 15 mil dik met onderdompeling goud puur goud

Het potentieel van IsoClad 933 hoogfrequente PCB's ontgrendelen

IsoClad 933-laminaat van Rogers is een baanbrekende aanvulling op het gebied van PCB-substraten en biedt een niet-geweven glasvezel/PTFE-composite die ongeëvenaarde prestaties en flexibiliteit biedt.Deze laminaten zijn ontworpen voor toepassingen die conformiteit vereisen, dankzij hun niet-geweven versterking die hen onderscheidt van traditionele materialen.IsoClad 933 maakt gebruik van langere willekeurige vezels en een eigen productieproces om uitzonderlijke dimensionale stabiliteit en verhoogde mechanische sterkte te garanderen, waardoor het een topkeuze is voor veeleisende elektronische ontwerpen.

Met een dielectrische constante (DK) van 2,33 bij 10 GHz/23°C en een lage dissipatiefactor van 0,0016 bij dezelfde frequentie en temperatuur heeft IsoClad 933 indrukwekkende prestatiemetingen.Bovendien, het laminaat biedt een sterke Peel Strength van 10 lbs. per inch, lage waterabsorptie van 0,05%, en minimale uitgassingsniveaus (0,03% TML, 0 CVCM, 0,02% WVR), wat zijn betrouwbaarheid en kwaliteit benadrukt.Met een uitstekende DK-eenvormigheid en stabiliteit over de frequenties heen zorgt IsoClad 933 voor consistente en hoogwaardige circuits.

In een 2-laag rigide PCB-stackup dient IsoClad 933 als het kernmateriaal tussen koperschichten, met precieze constructiedetails, waaronder minimale sporen/ruimtevereisten, gaten,en afgewerkte platen specificatiesDe PCB ondergaat strenge tests, waaronder een 100% elektrische test voor verzending, om een superieure kwaliteit en prestatienormen te garanderen.135 pads in totaal, en 76 vias, IsoClad 933 PCB's uitblinken in verschillende toepassingen zoals conform antennes, stripline en microstrip circuits, begeleidingssystemen en radar / elektronische oorlogsvoering systemen.

Tot slot bieden IsoClad 933 hoogfrequente PCB's een toegangspoort tot ongeëvenaarde prestaties, betrouwbaarheid en veelzijdigheid in elektronisch ontwerp.IsoClad 933 is de hoeksteen voor de volgende generatie circuitsVerbeter je ontwerpen met IsoClad 933 en ontsluit een wereld van mogelijkheden in elektronische techniek.
