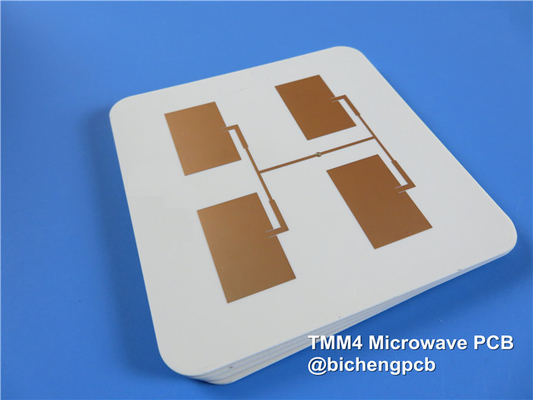

Rogers TMM4 hoogfrequente PCB 2-laag 30mil met Immersion Gold

V: Wat onderscheidt Rogers TMM4 PCB's in het ontwerp van hoogfrequente schakelingen?
A: Rogers TMM4-PCB's zijn een uniek composiet van keramische, koolwaterstofhoudende en thermosettende polymeren dat de voordelen van keramische en traditionele PTFE-laminaatcombinaties combineert.50+/0.045 en een dissipatiefactor van 0,0020 bij 10 GHz, TMM4 PCB's bieden uitzonderlijke signaalintegratie en betrouwbaarheid voor strip-line en micro-strip toepassingen.

V: Wat zijn de belangrijkste kenmerken van Rogers TMM4 PCB's?
A: Rogers TMM4 PCB's beschikken over een thermische coëfficiënt van Dk van 15ppm/°K, een thermische geleidbaarheid van 0,7 W/mk en een ontbindingstemperatuur (Td) van 425 °C TGA.Ze hebben een lage vochtopname van 0.07%-0.18% en een dielektrische constante die overeenkomt met de thermische uitbreiding van koper, waardoor ze ideaal zijn voor toepassingen met hoge prestaties.

V: Wat zijn de voordelen van het gebruik van Rogers TMM4 PCB's?
A: De voordelen van het gebruik van Rogers TMM4-PCB's omvatten mechanische eigenschappen die bestand zijn tegen kruip en koude stroom, waardoor ze geschikt zijn voor toepassingen met een hoge betrouwbaarheid.Ze zijn ook bestand tegen chemische stoffen.Bovendien zorgt de thermoset harsbasis voor een betrouwbare draadbinding en een hoge betrouwbaarheid van doorgeslagen gaten.

V: Wat is de constructie en stapeling van Rogers TMM4 PCB's?
A: Rogers TMM4-PCB's zijn voorzien van een tweelaags rigide PCB-opstelling met een Rogers TMM4-kerndikte van 0,762 mm (30 mil) en koperlagen van 35 μm. De afgeronde borddimensies zijn 192 mm x 115 mm,met een minimum Trace/Space van 5/7 mil en een Via-platingdikte van 20 μmDe oppervlakte is onderdompeling goud en het bovenste soldeermasker is groen.

V: In welke toepassingen worden Rogers TMM4-PCB's vaak gebruikt?
A: Rogers TMM4-PCB's worden vaak gebruikt in RF- en microgolfcircuits, vermogenversterkers, filters, satellietcommunicatiesystemen, antennes van Global Positioning Systems, patch-antennes,en chip-testersHun veelzijdigheid en betrouwbaarheid maken ze zeer geschikt voor een breed scala aan hoogfrequente toepassingen.

V: Aan welke normen en specificaties voldoen Rogers TMM4 PCB's?
A: Rogers TMM4 PCB's voldoen aan IPC-Klasse 2-normen en zijn wereldwijd verkrijgbaar.het garanderen van consistente kwaliteit en prestaties voor hoogfrequente schakelingen.
