Onthulling van de toekomst: RO4350B en RO4450F PCB-materialen in geavanceerde elektronica

Het ontdekken van de uitmuntendheid van RO4350B en RO4450F PCB-materialen: het ontrafelen van de geheimen van de volgende generatie circuitboards

In het ingewikkelde domein van printplaten (PCB's) is de keuze van materialen een cruciale factor die de prestaties, betrouwbaarheid en functionaliteit van elektronische apparaten bepaalt.In dit uitgebreide onderzoek, duiken we diep in de nuances van RO4350B en RO4450F PCB materialen, het werpen van licht op hun onderscheidende eigenschappen, toepassingen en voordelen in het domein van cutting-edge circuit board ontwerp.

1. Onthulling RO4350B: De perfecte fusie van prestaties en procesbaarheid

RO4350B van Rogers is een unieke mix van geweven glas versterkt koolwaterstof/keramiek.een harmonieuze combinatie van uitzonderlijke elektrische prestaties zoals PTFE/geweven glas en de fabricage van epoxy/glascompositesDeze laminaten zijn met precisie vervaardigd om een nauwkeurige controle op de dielectrische constante (Dk) en lage verlieskenmerken te leveren, waardoor ze een voorkeur hebben voor toepassingen met hoge frequentie.Opmerkelijk is de kosteneffectiviteit in vergelijking met traditionele magnetronenRO4350B-laminaat, UL 94 V-0, voor actieve apparaten en RF-toepassingen met een hoog vermogen,een thermische uitbreidingscoëfficiënt (CTE) hebben die overeenkomt met koper, waardoor de dimensionale stabiliteit van cruciaal belang is voor complexe meerlagige platenconstructies.

2Introductie van RO4450F Bondply: Verbetering van meerlagige constructies met veelzijdigheid

RO4450F bondply is afgeleid van de gerenommeerde kernmaterialen van de RO4000-serie en onderscheidt zich als een veelzijdige metgezel voor meerlagige constructies die sequentiële laminacties vereisen.met een hoge temperatuur van overgangsglas na harding (Tg), RO4450F bondply is uitstekend in het verwerken van meerdere lamineercycli, waardoor het een ideale keuze is voor ingewikkelde lagenvereisten.De verenigbaarheid met de eisen van FR-4-obligaties opent mogelijkheden om met gemak niet-homogene meerlagige structuren te creëren., met een verbeterde zijdelingse stroomcapaciteit voor een grotere flexibiliteit van het ontwerp.

3. Onderzoek naar de kenmerken en specificaties: een nader inzicht in prestatiemetrics

RO4350B- en RO4450F-materialen beschikken over een groot aantal kenmerken die essentieel zijn voor hoogwaardige PCB-toepassingen:

RO4350B:

• Dielectrische constante (DK) van 3,48 +/- 0,05 bij 10 GHz/23°C
• Dissipatiefactor van 0,0037 bij 10 GHz/23°C
• Thermische geleidbaarheid van 0,69 W/m/°K
• Lage wateropname van 0,06%
• Hoge Tg-waarde > 280°C

RO4450F:

• DK van 3,52 +/- 0,05 bij 10 GHz/23°C
• Dissipatiefactor 0,004 bij 10 GHz/23°C
• Thermische geleidbaarheid van 0,65 W/m/°K
• Lage wateropname van 0,09%
• Hoge Tg-waarde > 280°C

4De precisie in PCB-stapeling en constructie details ontrafelen

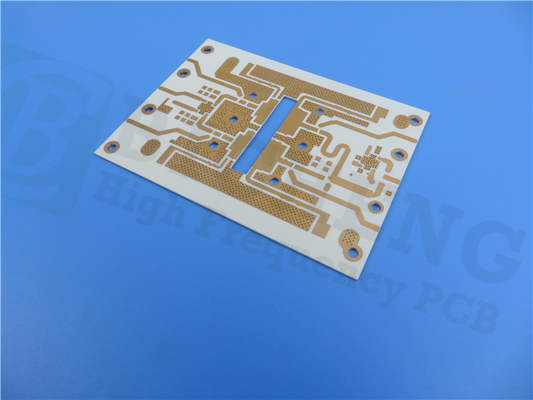

Voor een 2-laag rigide PCB met behulp van RO4350B en RO4450F, de nauwkeurige stapeling omvat afwisselende lagen van Rogers RO4350B kern en RO4450F bondply,het garanderen van een optimale signaalintegriteit en thermisch beheerDe constructiedetails omvatten specifieke afmetingen van het bord, sporen/ruimtes, gaten, kopergewichten, de dikte van de bekleding, de oppervlakteafwerking en de naleving van de kwaliteitsnormen van IPC-Klasse 2,garantie van veerkracht en betrouwbaarheid van elektronische assemblages.

5Toepassingen en wereldwijde reikwijdte: innovatie in alle sectoren mogelijk maken

Het veelzijdige karakter van RO4350B- en RO4450F-PCB-materialen vindt toepassing in verschillende sectoren, waaronder cellulaire basisstations, automotive radarsystemen, RF-identificatiemerkers en meer.Met wereldwijde beschikbaarheid en een vastberaden streven naar kwaliteit en prestatiesDeze geavanceerde PCB-materialen dienen als katalysator voor innovatie en technologische vooruitgang in het dynamische landschap van de elektronische techniek.

Tot slot toont de grondige studie van RO4350B- en RO4450F-PCB-materialen aan dat zij een cruciale rol spelen bij het vormgeven van de toekomst van het ontwerp van hoogwaardige printplaten.Door gebruik te maken van de kenmerkende eigenschappen en voordelen van deze materialen, kunnen ontwerpers en ingenieurs een groot aantal mogelijkheden ontsluiten bij het creëren van ultramoderne elektronische oplossingen die innovatie en uitmuntendheid naar nieuwe hoogten tillen.
