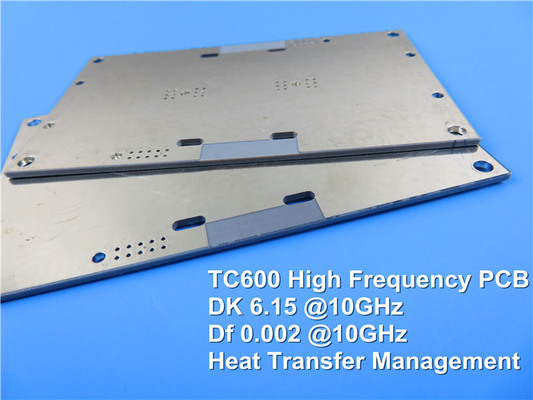

TC600 High-Performance Thermal Composite PCB 2-laag 30 mil dik met ENIG

De introductie van de TC600: de hoogwaardige thermische composiet PCB

Inleiding
Het ontwerpen van hoogfrequente, krachtige elektronische systemen kan een uitdagende taak zijn, vooral als het gaat om het beheersen van warmteafvoer en het handhaven van de signaalintegrititeit.Dat is waar de TC600 geweven glasvezel versterkt, gevulde, PTFE-gebaseerde composiet PCB-substraat schijnt. Ontworpen om "Best-In-Class" thermische geleidbaarheid te bieden,de TC600 biedt een unieke oplossing voor toepassingen die een betere warmteoverdracht en lage dielectriciteitsverliezen vereisen.

Kenmerken van het PCB-substraat TC600

De TC600 onderscheidt zich door zijn indrukwekkende specificaties:

• Dielectrische constante (Dk) van 6,15 bij 1,8 MHz en 10 GHz/23°C
• Dissipatiefactor (Df) van respectievelijk 0,0017 en 0,0020 bij 1,8 en 10 GHz/23°C
• Temperatuurcoëfficiënt Dk (TcDk) van -75 ppm/°C tussen -40°C en 150°C
• Vochtopname van slechts 0,03%
• CTE van 9 ppm/°C op de X- en Y-as en 35 ppm/°C op de Z-as
• Warmtegeleidbaarheid van 1,1 W/mK op de Z-as en 1,4 W/mK op de X- en Y-as

Deze uitzonderlijke materiële eigenschappen maken de TC600 een ideale keuze voor hoogfrequente, krachtige toepassingen waar warmteafvoer en signaalintegritie een cruciale zorg vormen.

Voordelen van het PCB TC600
De TC600 biedt een aantal belangrijke voordelen die het een uitstekende keuze maken voor verschillende elektronische ontwerpen:

1. Warmteafvoer en beheer: De indrukwekkende thermische geleidbaarheid van de TC600 zorgt voor een effectieve warmteafvoer, vermindert hotspots en verbetert de betrouwbaarheid van actieve componenten.

2. Hoge efficiëntie: De lage tangent van het dielectrische verlies van de TC600 draagt bij aan een hogere versterker- en antenne-efficiëntie, wat resulteert in verbeterde prestaties en energiebesparing.

3. Mechanische robuustheid: De TC600 is mechanisch robuuster in vergelijking met traditionele broze laminaat, waardoor het beter bestand is tegen verwerking, inslag en hoge G-krachten.

4. Goedkope prijzen: De TC600 is betaalbaar voor commerciële toepassingen, waardoor het toegankelijk is voor een breed scala aan elektronische producten.

5. Betrouwbare smalle lijnen: De hoge slijtvastheid van de TC600 maakt het mogelijk om betrouwbare smalle lijnen te maken die de miniaturisering van elektronische ontwerpen ondersteunen.

Toepassingen van het PCB TC600
Het TC600-PCB-substraat is geschikt voor een verscheidenheid aan toepassingen met hoge frequentie en hoge vermogen, waaronder:

• Versterkers, filters en koppelers
• Mikrogolfcombinatoren en vermogensafdelingsboards voor toepassing in de avionica
• Andere antennes
• antennes voor digitale audio-omroep (DAB) voor satellietradio
• GPS- en handheld-RFID-leesantennen

Conclusies
Het TC600 PCB-substraat vertegenwoordigt een belangrijke vooruitgang in thermisch beheer en signaalintegratie voor hoogfrequente, krachtige elektronische ontwerpen.lage dielektrische verliezenDe TC600 biedt een overtuigende oplossing voor ontwerpers die de grenzen van prestaties en betrouwbaarheid willen verleggen.of andere hoogfrequente systemen, is de TC600 de moeite waard te beschouwen als een PCB-substraat dat het spel verandert.
