De introductie van de hoogwaardige PCB-laminaten F4BM220

De introductie van de hoogwaardige PCB-laminaten F4BM220

De F4BM220-PCB-laminaten van Wangling zijn ontworpen om uitzonderlijke elektrische prestaties en betrouwbaarheid te bieden voor een breed scala aan hoogfrequente toepassingen.Deze geavanceerde laminaat is het resultaat van onze wetenschappelijke formulering en precieze productieprocessen., waardoor zij een betere keuze zijn dan vergelijkbare buitenlandse producten.

Belangrijkste kenmerken van de F4BM220-laminaten:

• Dielectrische constante (Dk) van 2,2 ± 0,04 bij 10 GHz, die een uitstekende signaalintegriteit biedt
• Zeer lage dissipatiefactor van 0,001 bij 10 GHz voor minimaal signaalverlies
• Uitzonderlijke dimensionale stabiliteit met een lage CTE van 25 ppm/°C (axis x), 34 ppm/°C (axis y) en 240 ppm/°C (axis z)
• Robuuste thermische kenmerken met een thermische coëfficiënt van Dk bij -142 ppm/°C (-55°C tot 150°C)
• Vochtopname ≤ 0,08% voor betrouwbare prestaties in vochtige omgevingen
• Brandbaarheid van UL-94 V0 voor een betere veiligheid

Deze uitzonderlijke eigenschappen maken de F4BM220-laminaat een ideale keuze voor een breed scala aan hoogfrequente toepassingen, waaronder:

• Mikrogolf-, RF- en radarsystemen
• met een vermogen van niet meer dan 50 W
• Voedingsnetwerken voor fasegevoelige antennes en antennes met een fasearray
• Satellietcommunicatieapparatuur
• antennes voor basisstations

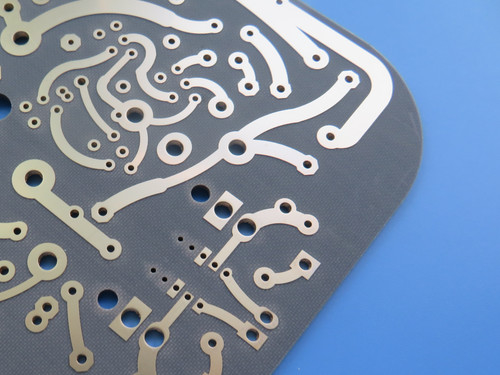

De F4BM220 laminaten zijn verkrijgbaar in een tweelaagse rigide PCB-constructie, met een bordgrootte van 130,5 mm x 103 mm (±0,15 mm) en een einddikte van 1,7 mm. PCB's hebben 4/6 mil minimum spoor/ruimte,0,3 mm minimale gatgrootte, en 1 oz (1,4 mil) kopergewicht op de buitenste lagen met een dikte van 20 μm via de bekleding.uitstekende soldeerbaarheid en corrosiebestendigheid.

Of u nu werkt aan geavanceerde magnetronen, RF- of radarsystemen, of andere hoogfrequente toepassingen, de F4BM220 laminaten van Wangling bieden de prestaties en betrouwbaarheid die u nodig heeft.Neem vandaag nog contact met ons op om meer te weten te komen over hoe deze geavanceerde PCB-materialen uw project kunnen helpen.
