De kracht van TRF-45 benutten voor hoogwaardige RF-ontwerpen

De kracht van TRF-45 benutten voor hoogwaardige RF-ontwerpen

In de steeds evoluerende wereld van hoogfrequente elektronica kan de keuze van PCB-materiaal het verschil maken in de prestaties en betrouwbaarheid van uw ontwerpen. Een materiaal dat steeds meer terrein wint onder RF-engineers is Taconic's TRF-45 – een low-loss, thermisch stabiel laminaat met uitzonderlijke mogelijkheden.

Laten we de technische details induiken en onderzoeken hoe TRF-45 uw volgende RF-project kan verbeteren.

Robuuste constructie en op maat gemaakte eigenschappen

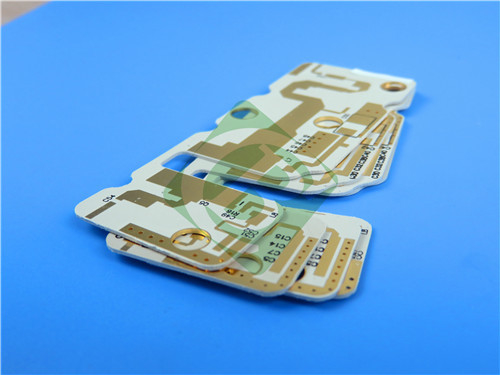

Deze dubbelzijdige, stijve PCB heeft een TRF-45 kernmateriaal met de volgende belangrijke specificaties:

1. Afmetingen van de printplaat: 50 mm x 50 mm, met een nauwe tolerantie van ±0,15 mm
2. Minimale spoor/ruimte: 4/5 mil
3. Minimale gatgrootte: 0,3 mm
4. Afwerking van de printplaatdikte: 0,9 mm
5. Kopergewicht: 1oz (1,4 mil) op de buitenlagen
6. Via-plating dikte: 20μm
7. Oppervlakteafwerking: Elektrolytloos nikkel immersie goud (ENIG)

De 2-laags stackup bestaat uit het TRF-45 kernmateriaal met 35μm koperlagen, wat een robuuste en dimensionaal stabiele basis biedt voor hoogfrequente circuits.

Uitzonderlijke elektrische prestaties
Het TRF-45 materiaal is ontworpen om uit te blinken in RF- en microgolftoepassingen, met de volgende opvallende elektrische kenmerken:

1. Stabiele diëlektrische constante (Dk) van 4,5 ± 0,15 bij 10 GHz
2. Lage dissipatiefactor van 0,0035 bij 10 GHz
3. Vocht absorptie van slechts 0,06%

Deze eigenschappen stellen ontwerpers in staat om precieze impedantiecontrole te bereiken, problemen met signaalintegriteit te minimaliseren en consistente prestaties te behouden over een breed scala aan temperaturen en frequenties.

Thermische en mechanische betrouwbaarheid
Naast zijn elektrische bekwaamheid beschikt TRF-45 ook over indrukwekkende thermische en mechanische eigenschappen:

Coëfficiënt van thermische uitzetting (CTE):

1. X-as: 9 ppm/°C
2. Y-as: 9 ppm/°C
3. Z-as: 40 ppm/°C (50°C tot 150°C)
4. Thermische geleidbaarheid: 0,43 W/mK
5. Ontvlambaarheidsklasse: UL 94-V0

Deze combinatie van lage CTE, hoge thermische geleidbaarheid en uitstekende dimensionale stabiliteit zorgt ervoor dat uw hoogfrequente circuits bestand zijn tegen de ontberingen van de productie en betrouwbaar functioneren in veeleisende omgevingen.

Veelzijdige toepassingen
Met zijn uitzonderlijke RF-prestaties en robuuste constructie is TRF-45 zeer geschikt voor een verscheidenheid aan hoogfrequente toepassingen, waaronder:

1. Satellietradio-antennes
2. RFID-antennes
3. GPS-antennes

Andere draadloze communicatiesystemen
Door gebruik te maken van de mogelijkheden van TRF-45 kunnen engineers de grenzen van grootte, gewicht en energie-optimalisatie verleggen, terwijl de integriteit van hun ontwerpen behouden blijft.

Neem gerust contact op met ons team van technische experts voor meer informatie over hoe TRF-45 uw volgende RF-project ten goede kan komen. We zijn er om u te helpen de kracht van dit innovatieve PCB-materiaal te benutten.
