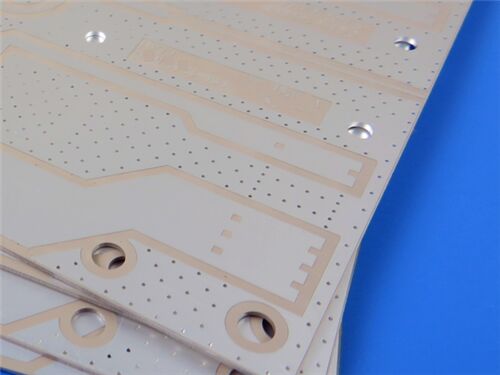

RO3010 2-laags printplaat gebouwd op 20mil laminaatmateriaal met Immersion Silver afwerking

20mil RO3010 2-laags PCB met Immersion Silver afwerking

De 20mil RO3010 2-laags PCB is een hoogfrequente printplaat gebouwd met Rogers RO3010 laminaten, dit zijn keramisch gevulde PTFE-composieten die uitzonderlijke mechanische, elektrische en thermische stabiliteit bieden. Specifiek ontworpen voor RF- en microgolfapplicaties, heeft deze PCB een immersion silver oppervlakteafwerking, een compacte dikte van 0,5 mm en een kopergewicht van 1 oz op beide lagen. Met zijn uitstekende diëlektrische constante en dissipatiefactor is deze PCB ideaal voor circuitminiaturisatie en hoogwaardige toepassingen in telecommunicatie, satellietsystemen en automotive radar.

Details PCB Constructie

PCB Stackup

PCB Statistieken

De PCB wordt vervaardigd met behulp van Gerber RS-274-X artwork, wat compatibiliteit met moderne fabricageprocessen en precieze productie garandeert.

Materiaaloverzicht: Rogers RO3010

Rogers RO3010 laminaten zijn geavanceerde PTFE-gebaseerde materialen ontworpen voor hoogfrequente toepassingen. Met een diëlektrische constante van 10,2 ± 0,30 en een dissipatiefactor van 0,0022 bij 10 GHz, bieden deze laminaten uitstekende elektrische prestaties en dimensionale stabiliteit, waardoor ze ideaal zijn voor circuitminiaturisatie en breedbandontwerpen.

Belangrijkste kenmerken:

Hoge diëlektrische constante: 10,2 ± 0,30 bij 10 GHz zorgt voor consistente elektrische prestaties.

Lage dissipatiefactor: 0,0022 bij 10 GHz zorgt voor minimaal signaalverlies.

Thermische stabiliteit: Ontledingstemperatuur (Td) > 500 °C voor betrouwbare werking in zware omstandigheden.

Uitstekende CTE: X/Y/Z CTE-waarden zorgen voor dimensionale stabiliteit en compatibiliteit met koper.

Vochtbestendigheid: Lage absorptie (0,05%) garandeert prestaties onder vochtige omstandigheden.

Belangrijkste voordelen:

Dimensionale stabiliteit: Uitzetting afgestemd op koper voor superieure betrouwbaarheid.

Kosteneffectief: Economische prijsstelling voor volumeproductie.

Miniaturisatie: Hoge Dk maakt compacte ontwerpen mogelijk zonder prestatieverlies.

ISO 9001 gecertificeerd: Voldoet aan strenge kwaliteitsnormen voor productie.

Toepassingen

Mobiele antennes, eindversterkers

Radarsystemen, telematica

Satellietcommunicatie, GPS-antennes

Patch-antennes voor draadloze communicatie

Afstandsmeters, datalinks

Conclusie

De 20mil RO3010 2-laags PCB met Immersion Silver afwerking biedt een betrouwbare en hoogwaardige oplossing voor RF- en microgolfontwerpen. Gebouwd met Rogers RO3010 laminaten, levert deze PCB prestaties met laag verlies, uitstekende thermische stabiliteit en een hoge diëlektrische constante, waardoor het ideaal is voor diverse industrieën, waaronder telecommunicatie, automotive en luchtvaart. Met wereldwijde beschikbaarheid, IPC-Klasse-2 naleving en ISO 9001 certificering is deze PCB de perfecte keuze voor ingenieurs die precisie, betrouwbaarheid en kosteneffectiviteit in hun ontwerpen vereisen.
