F4BM245 Koperbekleed laminaat: Hoogwaardig PTFE-composiet voor RF-toepassingen

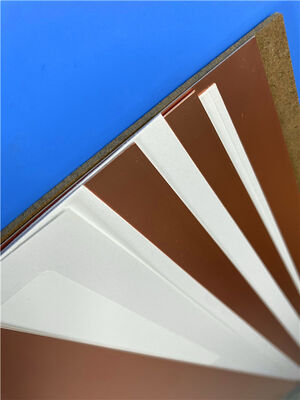

Taizhou Wangling presenteert de F4BM245, een premium PTFE glasvezel versterkt koperbekleed laminaat, ontworpen voor hoogfrequente schakelingstoepassingen. Als onderdeel van onze F4BM-serie levert dit materiaal uitzonderlijke elektrische prestaties, dimensionale stabiliteit en kosteneffectiviteit - waardoor het een ideale keuze is voor veeleisende RF- en microgolfontwerpen.

Elektrische prestaties

De F4BM245 heeft een diëlektrische constante (Dk) van 2,45 ±0,05 bij 10 GHz, wat een uitgebalanceerde combinatie biedt van lage verliezen en stabiele signaalvoortplanting. Met een typische dissipatiefactor (Df) van 0,0012 bij 10 GHz en 0,0017 bij 20 GHz zorgt dit materiaal voor minimale signaalverzwakking over een breed frequentiebereik - cruciaal voor toepassingen zoals satellietcommunicatie, basisstationantennes en phased array radarsystemen.

De thermische coëfficiënt van de diëlektrische constante van het materiaal is -120 ppm/°C, wat zorgt voor stabiele elektrische prestaties over bedrijfstemperaturen van -55°C tot +260°C. De volumeweerstand overschrijdt 6×10⁶ MΩ·cm, terwijl de oppervlakte-weerstand ≥1×10⁶ MΩ is, wat uitstekende isolatie-eigenschappen biedt. De elektrische sterkte in Z-richting overschrijdt 25 KV/mm en de doorslagspanning in XY-richting overschrijdt 32 KV, wat robuuste prestaties onder omstandigheden met hoge spanning garandeert.

F4BM245Datasheet

Thermische en mechanische stabiliteit

F4BM245 vertoont uitstekende thermische en mechanische eigenschappen. De thermische uitzettingscoëfficiënt (CTE) is 20-25 ppm/°C in de XY-richting en 187 ppm/°C in de Z-richting, wat zorgt voor een betrouwbare integriteit van de doorverbonden gaten tijdens thermische cycli. Met een thermische geleidbaarheid van 0,30 W/(M·K) dissipeert het materiaal efficiënt warmte van actieve componenten.

Het materiaal is bestand tegen thermische belastingstests op 260°C gedurende 10 seconden over drie cycli zonder delaminatie, wat de geschiktheid voor loodvrije soldeerprocessen bevestigt. Vochtgehalte is ≤0,08%, wat consistente prestaties in vochtige omgevingen garandeert. Het laminaat behaalt een UL 94 V-0 ontvlambaarheidsclassificatie en is compatibel met langdurige bedrijfstemperaturen tot 260°C.

F4BM245 vs. F4BME245: Koperfolie opties

F4BM245: Kenmerkt standaard elektrolytisch (ED) koperfolie, ideaal voor toepassingen zonder passieve intermodulatie (PIM) vereisten. Afpelsterkte overschrijdt 1,8 N/mm voor 1 oz koper.

F4BME245: Kenmerkt omgekeerd behandeld (RTF) koperfolie, wat uitstekende PIM-prestaties (≤ -159 dBc), nauwkeurigere circuitlijnbesturing en lagere geleiderverliezen levert - perfect voor RF-systemen met hoge gevoeligheid.

Productie: Verwerking en productie

Als toonaangevende fabrikant van PTFE-gebaseerde circuitmaterialen maken we gebruik van geavanceerde productiecapaciteiten om consistente kwaliteit te garanderen. Ons productieproces maakt gebruik van precisie-gecontroleerde harsimpregnatie, laminatie en uithardingstechnologieën. De glasvezelversterking in combinatie met PTFE-hars ondergaat strenge kwaliteitscontrole in elke fase.

Verwerkingsvoordelen:

F4BM245 kan worden vervaardigd met standaard PCB-verwerkingstechnieken

• Compatibel met mechanisch boren, frezen en snijden
• Bestand tegen alle gangbare etsmiddelen en reagentia
• Ondersteunt zowel doorlopende gaten als oppervlaktemontage assemblageprocessen

Productiecapaciteit en toeleveringsketen

Met state-of-the-art productiefaciliteiten handhaven we een aanzienlijke productiecapaciteit om te voldoen aan zowel prototype- als grootschalige eisen. Onze flexibele productielijnen kunnen accommoderen:

Standaard paneelmaten: 460×610mm, 500×600mm, 850×1200mm, 914×1220mm en 1000×1200mm

Aangepaste afmetingen beschikbaar op aanvraag (speciale maten zoals 300×250mm, 500×500mm, etc.)

Dikteopties van 0,1 mm tot 12,0 mm (specificeer totale dikte of diëlektrische dikte)

Meerdere koperfoliegewichten: 0,5 oz, 1 oz, 1,5 oz en 2 oz voor F4BM; 0,5 oz en 1 oz voor F4BME

Opslag- en transportrichtlijnen

Om productintegriteit en prestaties te garanderen, houden we ons aan strikte opslag- en hanteringsprotocollen:

Opslag:

Opslaan in een schone, droge omgeving met temperaturen tussen 10°C en 35°C

Handhaaf een relatieve vochtigheid onder de 70%

Bewaar materialen in de originele verpakking tot gebruik

Vermijd blootstelling aan direct zonlicht en corrosieve atmosferen

Aanbevolen houdbaarheid is 12 maanden onder de juiste opslagomstandigheden

Transport:

Laminaat is verpakt met beschermende tussenlagen en vochtbestendige materialen

Veilige verpakking voorkomt randbeschadiging en kromtrekken tijdens transport

Meerdere verpakkingsopties beschikbaar voor binnenlandse en internationale verzending

Naleving van internationale verzendvoorschriften voor elektronische materialen

Maatwerk en ondersteuning

We bieden uitgebreide aanpassingsmogelijkheden om aan uw specifieke ontwerpvereisten te voldoen. Of u nu speciale afmetingen, niet-standaard diktes of metaalgebaseerde configuraties (aluminium of koperbasis voor verbeterde warmteafvoer of afscherming) nodig heeft, ons engineeringteam staat klaar om u te helpen.

De F4BM-serie ondersteunt ook metaalgebaseerde configuraties:

F4BM245-AL: Aluminium-gebaseerd voor lichtgewicht thermisch beheer

F4BM245-CU: Koper-gebaseerd voor superieure warmteafvoer

Waarom kiezen voor F4BM245?

Met zijn combinatie van stabiele elektrische eigenschappen, uitstekende thermische prestaties en kosteneffectieve fabricage, vertegenwoordigt F4BM245 een uitstekende waarde voor hoogfrequente schakelingstoepassingen. Onze toewijding aan kwaliteit, flexibele productiecapaciteit en betrouwbare toeleveringsketen zorgen ervoor dat u consistente, hoogwaardige materialen ontvangt wanneer u ze nodig heeft.

Neem vandaag nog contact op met Bicheng om uw toepassingsvereisten te bespreken en te ontdekken hoe F4BM245 uw volgende RF-ontwerp kan optimaliseren.
