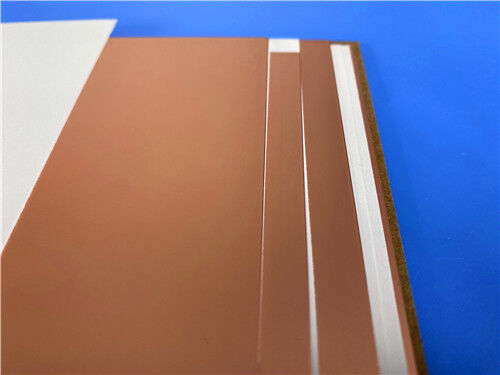

TLX-9 Koperbeklede Laminaat

TLX-9 Koperbeklede Laminaat: Gebalanceerde Prestaties voor RF- en Microgolfapplicaties

Taconic introduceert de TLX-9, een hoogwaardig met PTFE/geweven glasvezel versterkt koperbekleed laminaat, ontworpen om uitzonderlijke elektrische en mechanische eigenschappen te leveren voor een breed scala aan RF- en microgolfapplicaties. Met meer dan 35 jaar expertise in het coaten van glasvezel met PTFE, heeft Taconic de TLX-serie ontwikkeld om ontwerpers een betrouwbare, kosteneffectieve oplossing te bieden die prestaties balanceert met maakbaarheid.

Elektrische Prestaties

De TLX-9 heeft een diëlektrische constante (Dk) van 2,50 ±0,04 bij 10 GHz, wat zorgt voor uitzonderlijke consistentie en nauwe toleranties die nauwkeurige impedantiecontrole en herhaalbare circuitontwerpen mogelijk maken. De dissipatiefactor (Df) is een indrukwekkende 0,0019 bij 10 GHz, wat zorgt voor een laag signaalverlies over breedbandapplicaties.

Belangrijke elektrische eigenschappen zijn onder meer:

Vochtgehalte: <0,02%, wat stabiele prestaties in vochtige omgevingen handhaaftDiëlektrische Doorslag: >60 kV, wat robuuste isolatie biedt

Volume- en Oppervlakte Weerstand: respectievelijk 10⁷ Mohm/cm en 10⁷ Mohm

Boogweerstand: >180 seconden, wat betrouwbaarheid onder hoogspanningsomstandigheden garandeert

De diëlektrische constante van het materiaal blijft stabiel over een breed frequentiebereik, waardoor het geschikt is voor toepassingen van L-band tot Ku-band en verder.

Mechanische en Thermische Eigenschappen

De TLX-9 biedt uitstekende mechanische sterkte met een buigsterkte van meer dan 23.000 psi (159 N/mm²) in de lengterichting en 19.000 psi (131 N/mm²) in de dwarsrichting. De thermische uitzettingscoëfficiënt (CTE) is 9-12 ppm/°C in de XY-richting en 130-145 ppm/°C in de Z-richting, wat zorgt voor dimensionale stabiliteit en betrouwbare doorverbindingintegriteit.

De thermische geleidbaarheid is 0,19 W/m/K, wat een effectieve warmteafvoer van actieve componenten bevordert. Het materiaal behaalt een UL 94 V-0 ontvlambaarheidsclassificatie en vertoont vrijwel geen vochtopname tijdens fabricageprocessen.

Veelzijdige Toepassingen

Low-Noise Amplifiers (LNA's), Low-Noise Block Downconverters (LNB's) en Low-Noise Converters (LNC's)

• PCS/PCN grote antennes
• Versterkers met hoog vermogen
• Passieve componenten zoals koppelaars, verdelers en filters
• Radarsystemen en phased array antennes
• Mobiele communicatiesystemen en microgolf testapparatuur
• Verwerking en Fabricage

Een van de belangrijkste voordelen van TLX-9 is de compatibiliteit met standaard PTFE/geweven glasvezel verwerkingsmethoden. Het laminaat kan worden:

Gesneden, geboord en gefreesd met conventionele apparatuur

Verzinkt met standaard doorverbinding platingprocessen

Geëtst met gangbare chemische oplossingen

Verwerkt tot zowel enkel- als meerlaagse printplaten

De dimensionale stabiliteit en lage vochtopname van het materiaal zorgen voor consistente resultaten gedurende het fabricageproces.

Standaard Configuratie:

Diëlektrische Constante: 2,50 ±0,04

Diëlektrische Dikte: Verkrijgbaar van 0,0050" (0,13 mm) tot 0,0300" (0,76 mm) en ≥0,0310" (≥0,78 mm)

Standaard Paneelformaat: 36" x 48" (914 mm x 1220 mm)

Koperbekleding: Elektrodepositie koper in ½ oz. (CH), 1 oz. (C1) en 2 oz. (C2) gewichten

Aangepaste Opties:

Extra paneelformaten beschikbaar, waaronder 12" x 18", 18" x 24", 24" x 36" en meer

Op maat gesneden panelen beschikbaar op aanvraag

Alternatieve bekledingen beschikbaar - neem contact op met de klantenservice voor details

Certificaat van Conformiteit: Elke zending bevat een Certificaat van Conformiteit met actuele testgegevens, wat traceerbaarheid en kwaliteitsborging garandeert.

Opslag- en Transportrichtlijnen

Om de uitzonderlijke kwaliteit en prestatiekenmerken van TLX-9 te behouden, raden we de volgende opslag- en hanteringsprotocollen aan:

Opslagvereisten:

Opslaan in een schone, droge omgeving bij gecontroleerde kamertemperatuur (ongeveer 20°C tot 25°C)

Handhaaf een relatieve luchtvochtigheid onder de 70%

Bewaren in de originele verpakking tot gebruik

Vermijd blootstelling aan direct zonlicht, corrosieve gassen en extreme temperatuurschommelingen

Bewaar panelen plat om kromtrekken te voorkomen

Aanbevolen houdbaarheid: 12 maanden onder de juiste opslagomstandigheden

Transport:

Laminaten zijn verpakt met beschermende tussenlagen om schade aan het oppervlak te voorkomen

Veilige verpakking zorgt ervoor dat panelen plat en beschermd aan de randen blijven tijdens transport

Meerdere verpakkingsconfiguraties beschikbaar voor binnenlands en internationaal transport

Volledige naleving van internationale verzendvoorschriften voor elektronische materialen

Hoe te Bestellen

TLX-9 wordt besteld met behulp van een eenvoudig onderdeelnummer systeem. Voorbeeld: TLX-9-0310-CH/CH-18" x 24"

TLX-9: Productserie en Dk-aanduiding

0310: Diëlektrische dikte (0,0310")

CH/CH: Koperbekleding (½ oz. aan beide zijden)

18" x 24": Paneelformaat

Waarom Kiezen voor TLX-9?

Met zijn nauwe Dk-tolerantie, lage dissipatiefactor, uitstekende mechanische eigenschappen en bewezen maakbaarheid, vertegenwoordigt TLX-9 een betrouwbare, hoogwaardige oplossing voor veeleisende RF- en microgolfapplicaties. Taconic's decennia aan ervaring, wereldwijde productiecapaciteit en toewijding aan kwaliteit zorgen ervoor dat u consistente, hoogwaardige materialen ontvangt precies wanneer u ze nodig heeft.

Neem vandaag nog contact met ons op om te bespreken hoe TLX-9 aan uw specifieke toepassingsvereisten kan voldoen.
