TFA300 High-Frequency Laminate: Complete Engineering Guide met eigenschappen, PCB Design Case Study en toepassingen

TFA300 High-Frequency Laminate: Complete Engineering Guide met eigenschappen, PCB Design Case Study en toepassingen

Detailinformatie
Merknaam
Wangling
Modelnummer
TFA300
Productbeschrijving

Wat is TFA300?
TFA300 is een PTFE-keramisch composiet diëlektrisch substraat ontwikkeld door Taizhou Wangling Isolatiemateriaalfabriek. Het is ontworpen als een betrouwbaar alternatief voor de lucht- en ruimtevaartkwaliteit voor geïmporteerde hoogfrequente laminaten. Met een diëlektrische constante (Dk) van 3,00 ± 0,04, ultralage dissipatiefactor (0,001 bij 10–20GHz) en een CTE die is afgestemd op koper (18 ppm/°C), blinkt het uit in millimetergolf (tot 77GHz), phased-array en ruimtetoepassingen, terwijl het tegelijkertijd een uitstekende verwerkbaarheid biedt voor de standaardfabricage van PTFE-platen.

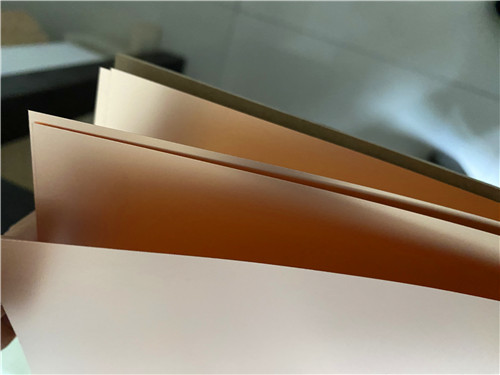

TFA300 High-Frequency Laminate: Complete Engineering Guide met eigenschappen, PCB Design Case Study en toepassingen 0



Belangrijkste punten (in één oogopslag)

Dk (10GHz): 3,00 ± 0,04

Dissipatiefactor: 0,001 @ 10/20GHz; 0,0012 @ 40GHz

TCDK (-55°C tot 150°C): -8 ppm/°C

CTE (X/Y/Z): 18 / 18 / 30 ppm/°C (-55°C tot 288°C)

Thermische geleidbaarheid: 0,60 W/(m·K)

Vochtopname: 0,04%

Ontvlambaarheid: UL 94 V-0

Maximale bedrijfsfrequentie: ≥77GHz

Belangrijkste onderscheidende factor: Geen glasvezeldoek – elimineert het weefeffect en minimaliseert anisotropie





1. Waarom kiezen voor TFA300? – Reden voor materiaalkeuze

Voor ingenieurs die RF-/microgolfcircuits ontwerpen, heeft de materiaalkeuze een directe invloed op de signaalintegriteit, het thermisch beheer en de betrouwbaarheid op de lange termijn. TFA300 komt tegemoet aan deze eisen via drie pijlers:



Elektrische uitmuntendheid: De met keramiek gevulde, niet-geweven structuur zorgt voor isotroop diëlektrisch gedrag, waardoor het "vezelweefseleffect" wordt geëlimineerd dat traditionele PTFE-glasvezellaminaten teistert. Dit vertaalt zich in een consistente impedantie en faserespons, cruciaal voor beamforming-netwerken en phased arrays.



Thermisch-mechanische match: Omdat X/Y CTE in wezen overeenkomt met koper (18 vs. ~17 ppm/°C), minimaliseert de TFA300 de spanning op geplateerde doorgaande gaten (PTH's) tijdens thermische cycli. Dit is een belangrijke betrouwbaarheidsversterker voor compacte, meerlaagse ontwerpen.



Breedbandstabiliteit: De lage TCDK (-8 ppm/°C) zorgt ervoor dat resonantiefrequenties en filterreacties stabiel blijven bij zware temperatuurschommelingen, waardoor het geschikt is voor zowel luchtvaartelektronica als buitenradarinstallaties.





2. Eigenschappen van TFA300 Laminaat

De onderstaande tabel consolideert alle elektrische, mechanische, thermische en fysieke specificaties voor de TFA300 zoals vermeld in het officiële gegevensblad. Alle waarden vertegenwoordigen typische meetgegevens en zijn bedoeld als hulpmiddel bij de materiaalkeuze.



Eigendom Testconditie Eenheden Typische waarde
Diëlektrische constante (typisch) 10 GHz, Stripline (Z-richting) 3
Diëlektrische constante (ontwerpwaarde) 10 GHz, 50Ω microstrip (Z-richting) 3
Diëlektrische constante tolerantie ±0,04
Dissipatiefactor (typisch) 10 GHz 0,001
Dissipatiefactor (typisch) 20 GHz 0,001
Dissipatiefactor (typisch) 40 GHz 0,0012
Diëlektrische constante temp. Coëfficiënt (TCDK) -55°C tot 150°C ppm/°C -8
Volumeweerstand Normale toestand MΩ·cm ≥5 × 10⁷
Oppervlakteweerstand Normale toestand ≥5 × 10⁷
Diëlektrische sterkte (Z-richting) 5kV, 500V/sec kV/mm >32
Doorslagspanning (X/Y-richting) 5kV, 500V/sec kV >40
Schilsterkte (1oz RTF-koper) N/mm >1,6
CTE – X-as -55°C tot 288°C ppm/°C 18
CTE – Y-as -55°C tot 288°C ppm/°C 18
CTE – Z-as -55°C tot 288°C ppm/°C 30
Thermische spanning 260°C, 10s, 3 cycli Geen delaminatie
Thermische geleidbaarheid (Z-richting) W/(m·K) 0,6
Bedrijfstemperatuur op lange termijn °C -55 tot +260
Ontbindingstemperatuur (Td) Begin °C 498
Dikte Kamertemperatuur g/cm³ 2.15
Vochtopname 20±2°C, 24 uur % 0,04
Ontvlambaarheidsbeoordeling UL-94 V-0
Materiaal samenstelling PTFE + Keramiek



Voor diëlektrische diktes groter dan 1,5 mm mag een minimale hoeveelheid glasdoek worden toegevoegd voor hanteringsdoeleinden.





Referentie testmethoden:



De diëlektrische constante en dissipatiefactor worden gemeten volgens GB/T 12636-1990 of IPC-TM-650 2.5.5.5 (striplijnmethode).



Ontwerp Dk-waarden worden gemeten met behulp van de 50Ω microstrip-methode.



Andere eigenschappen volgen de IPC-TM-650- of GBT4722-2017-normen.





Beschikbare opties (tekstsamenvatting):



Koperfolie: standaard RTF-koper met laag profiel in 0,5 oz of 1 oz; optioneel gewalst koper, 50Ω ingebedde weerstandsfolie (NiP-legering, 0,2 μm dik) of varianten met metalen achterkant (aluminium- of koperen basis).



Diëlektrische dikte: Verkrijgbaar van 0,127 mm tot 6,35 mm in standaard stappen, met aangepaste diktes beschikbaar op aanvraag.



Paneelafmetingen: Standaard 305×460 mm (12"×18") of 460×610mm (18"×24"); andere maten op aanvraag.

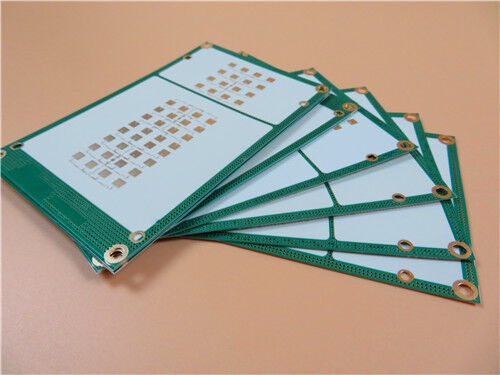

TFA300 High-Frequency Laminate: Complete Engineering Guide met eigenschappen, PCB Design Case Study en toepassingen 1

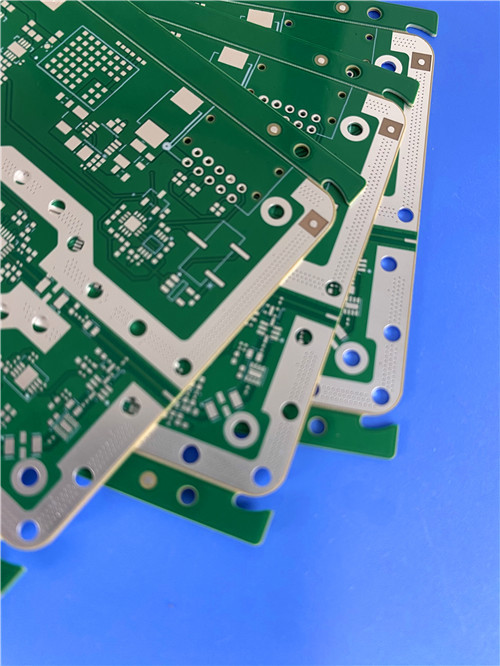

3. Casestudy PCB-ontwerp – van specificatie tot realiteit

Om te illustreren hoe de TFA300 presteert in een realistisch ontwerp, is hier een voorbeeld van een tweelaags bord.



PCB-ontwerpspecificaties

Parameter Specificatie
Basismateriaal TFA300
Aantal lagen 2
Bordafmetingen 87 mm × 54 mm (± 0,15 mm)
Afgewerkte plaatdikte 0,2 mm
Minimale spoor/ruimte 6/8 mil
Minimale gatgrootte 0,4 mm
Blinde via's Geen
Afgewerkt kopergewicht (buitenste lagen) 1oz (1,4 mil)
Via plaatdikte 20 µm
Oppervlakteafwerking Onderdompelingsgoud (ENIG)
Top zeefdruk Geen
Onderste zeefdruk Geen
Bovenste soldeermasker Groente
Onderste soldeermasker Geen
Kwaliteitsnorm IPC-klasse-2
Testen 100% elektrische test
Kunstwerkformaat Gerber RS-274-X
Beschikbaarheid Wereldwijd





Technische redenen voor de belangrijkste specificaties:

Parameter Reden
TFA300-selectie Gekozen voor laag verlies, stabiele Dk- en CTE-match met koper: cruciaal voor RF-prestaties en betrouwbaarheid.
2-laags constructie Ondersteunt eenvoudige microstrip- of geaarde coplanaire golfgeleiderstructuren (GCPW).
0,2 mm afgewerkte dikte Dun profiel voor gewichtsgevoelige toepassingen; De TFA-serie ondersteunt diktes vanaf 0,127 mm.
6/8 mil Trace/ruimte Bereikbaar met standaard nat etsen; maakt RF- en DC-routing met fijne toonhoogte mogelijk.
Minimale gatgrootte 0,4 mm Mechanisch boren is eenvoudig; er zijn geen laser- of blinde via's nodig, wat de fabricage vereenvoudigt en de kosten verlaagt.
1oz kopergewicht RTF-koper (standaard) vermindert geleiderverlies terwijl de afpelsterkte >1,6 N/mm behouden blijft.
20 μm via beplating Overtreft het minimum van IPC Klasse 2; zorgt voor een robuuste PTH-betrouwbaarheid door middel van thermische cycli.
Onderdompelingsgoud (ENIG) Biedt een vlak, oxidatiebestendig oppervlak voor solderen en draadverbindingen.
Geen zeefdruk Elimineert potentiële RF-interferentie; niet vereist voor dit ontwerp.
Bovenste soldeermasker (groen) Beschermt circuits aan de bovenzijde; kleur volgens klantvoorkeur.
Geen onderste soldeermasker Blote gelaten voor mogelijke aardings- of warmteafvoertoepassingen.
IPC-klasse-2 Brengt kosten en betrouwbaarheid in evenwicht voor commerciële lucht- en ruimtevaart- en telecomtoepassingen.
100% elektrische test Zorgt voor impedantie en continuïteit vóór verzending.
Gerber RS-274-X Industriestandaard; wereldwijd geaccepteerd door PCB-fabrikanten.





Belangrijke fabricageopmerkingen voor TFA300:



Boren: Gebruik scherpe hardmetalen boren met geoptimaliseerde snelheden en terugtreksnelheden om bramen te voorkomen, vooral voor de dunne kern van 0,2 mm. De afwezigheid van glasdoek in het standaarddiktebereik vermindert gereedschapslijtage in vergelijking met PTFE-glasweefsel.



Oppervlaktevoorbereiding: Plasmabehandeling (bijv. CF₄/O₂-mengsel) wordt aanbevolen vóór ENIG om het PTFE-oppervlak te activeren en een sterke hechting van de plaat te garanderen.



Lamineren: Hoewel dit een tweelaags ontwerp is, is de TFA300 ook zeer geschikt voor meerlaagse stapels; de lage CTE op de Z-as (30 ppm/°C) helpt de integriteit te behouden via thermische cycli.





4. Vergelijkende positionering – hoe de TFA300 zich onderscheidt

Vergeleken met typische geweven glasvezelversterkte PTFE-laminaten (bijv. materialen uit de RO3003™-klasse), biedt TFA300 verschillende duidelijke voordelen:



Eliminatie van vezelweefseleffect: De met keramiek gevulde, niet-geweven constructie verwijdert de periodieke diëlektrische variatie die faserimpelingen en impedantie-inconsistenties in hoogfrequente circuits veroorzaakt - een cruciaal voordeel voor phased-array-antennes en beamforming-netwerken.



Lagere dissipatiefactor: Met een waarde van 0,001 (versus ~0,0013 voor veel concurrenten) levert de TFA300 een meetbaar lager invoegverlies, waardoor de systeemversterking en het ruiscijfer worden verbeterd.



Superieure TCDK: Bij -8 ppm/°C (versus ~-3 ppm/°C voor sommige alternatieven) biedt het een vlakkere faserespons bij extreme temperaturen.



Uitgassing van lucht- en ruimtevaartkwaliteit: Lage ontgassingseigenschappen voldoen aan de vereisten voor ruimtetoepassingen, een kenmerk dat niet wordt gegarandeerd voor alle commerciële PTFE-laminaten.



Hoewel FR-4 kosteneffectief is voor elektronica voor algemeen gebruik, maken het hoge verlies (~0,025 Df) en de slechte hoogfrequente stabiliteit hem ongeschikt voor toepassingen boven ~5GHz. TFA300 is speciaal gebouwd voor het microgolf- en millimetergolfdomein.





5. Typische toepassingen – waar de TFA300 uitblinkt

Op basis van de eigenschappenset en het bovenstaande ontwerp is de TFA300 zeer geschikt voor:



Lucht- en ruimtevaart en defensie: transceivers in de ruimte, luchtvaartradars, modules voor elektronische oorlogsvoering (EW) en satellietladingen.



Radarsystemen: Phased-array-radars voor vroegtijdige waarschuwing, in de lucht en op de grond.



Antennesystemen: Fasegevoelige antennes, beamforming-netwerken, patch-arrays en feed-netwerken.



Satellietcommunicatie: Ka-bandterminals, navigatieontvangers en telemetrieapparatuur.



Millimeter-Wave Automotive Radar: 77GHz- en 79GHz-sensoren voor ADAS en autonoom rijden.



Versterkers met hoog vermogen: toepassingen waarbij lage verliezen en thermische geleidbaarheid (0,60 W/(m·K)) van cruciaal belang zijn voor warmteafvoer.





Vraag 1: Kan TFA300 geïmporteerde materialen zoals RO3003™ of Arlon™-equivalenten vervangen?

Ja. TFA300 is speciaal ontworpen als drop-in alternatief voor hoogfrequente, uiterst betrouwbare toepassingen. De elektrische, thermische en mechanische eigenschappen zijn vergelijkbaar, en het biedt het extra voordeel dat het vezelweefseleffect wordt geëlimineerd.





Vraag 2: Welke invloed heeft de constructie zonder glasdoek op de verwerking?
Het verbetert de boorbaarheid en vermindert gereedschapslijtage in vergelijking met PTFE van geweven glas. Omdat PTFE echter zacht is, worden de juiste boorparameters en plasmabehandeling vóór het galvaniseren nog steeds aanbevolen voor optimale resultaten. Voor diktes van meer dan 1,5 mm mag een minimale hoeveelheid glasdoek worden toegevoegd. Dit heeft geen significante invloed op de RF-prestaties, maar vergemakkelijkt het hanteren.





Vraag 3: Wat is de maximale werkfrequentie van de TFA300?
Hoewel getest tot 40 GHz via stripline-methoden, ondersteunt het materiaal frequenties tot 77 GHz en hoger, waardoor het geschikt is voor moderne millimetergolfradar- en 5G-backhaul-toepassingen.





Vraag 4: Is TFA300 geschikt voor meerlaagse platen?
Absoluut. De lage Z-as CTE (30 ppm/°C) en de goede maatvastheid maken hem geschikt voor meerlaagse en zelfs hooggelaagde backplanes. Het standaard RTF-koper helpt ook bij het verlijmen tijdens het lamineren.





Vraag 5: Wat betekent "50Ω ingebedde weerstandsfolie"?
De TFA300 kan worden geleverd met een weerstandsfolie van 50 Ω/sq nikkel-fosfor (0,2 μm dik) op de koperlaag, waardoor integraal gevormde dunne-filmweerstanden direct op de printplaat mogelijk zijn. Dit bespaart PCB-ruimte en verbetert de hoogfrequente prestaties ten opzichte van afzonderlijke componenten voor opbouwmontage.





Vraag 6: Welke diëlektrische diktes zijn beschikbaar voor TFA300?
Standaarddiktes variëren van 0,127 mm (5,0 mil) tot 6,35 mm (250 mil), met toleranties volgens IPC-normen. Aangepaste diktes zijn op aanvraag verkrijgbaar. Neem rechtstreeks contact op met Wangling voor speciale bestellingen.





V7: Zijn alle waarden in de eigenschappentabel gegarandeerd?
De verstrekte gegevens zijn typische meetwaarden die bedoeld zijn om te helpen bij de materiaalkeuze. Ze vormen geen garantie. Eindgebruikers moeten de geschiktheid voor hun specifieke toepassing verifiëren via hun eigen test- en kwalificatieprocessen.





Vraag 8: Welke oppervlakteafwerkingen zijn compatibel met TFA300?
Immersiegoud (ENIG) wordt vaak gebruikt, zoals in het bovenstaande ontwerpgeval. Andere afwerkingen zoals immersiezilver, ENEPIG of OSP zijn ook compatibel met de juiste voorbereiding van het oppervlak (plasmabehandeling) voorafgaand aan de afwerking.







Conclusie

Het TFA300-laminaat van Taizhou Wangling combineert de verliesarme eigenschappen van PTFE met de maat- en thermische stabiliteit van met keramiek gevulde, non-woven composieten. Zoals blijkt uit de tweelaagse PCB-ontwerpbehuizing en wordt ondersteund door de uitgebreide geconsolideerde eigenschappentabel, voldoet deze niet alleen aan strenge hoogfrequente eisen, maar kan deze ook soepel worden geïntegreerd in bestaande fabricageworkflows. Voor ingenieurs die op zoek zijn naar een betrouwbaar, krachtig en kosteneffectief alternatief voor geïmporteerde RF-substraten, vooral in lucht- en ruimtevaart-, radar- en millimetergolfsystemen, biedt TFA300 een overtuigende, in de praktijk bewezen oplossing.
