Productomschrijving
Hallo allemaal.
Vandaag hebben we het over RO3006 hoogfrequente PCB's.
RO3006 hoogfrequente schakellaminaat is een met keramiek gevulde PTFE-composites die bestemd zijn voor gebruik in commerciële microgolf- en RF-toepassingen.Het kenmerk is dat de elektrische prestaties uitzonderlijk zijn en de mechanische eigenschappen stabiel en consistent zijn.Dit stelt onze ontwerper in staat om een meerlagig bord te ontwikkelen zonder problemen met warpage of betrouwbaarheid.
Meer kenmerken en toepassingen zijn als volgt:
Ten eerste heeft het uitstekende mechanische eigenschappen ten opzichte van de temperatuur, en is het betrouwbaar voor stripline- en meerlaagse platenconstructies.
Ten tweede, gelijkmatige mechanische eigenschappen, het is geschikt voor gebruik met epoxy glas multi-layer board hybride ontwerpen.

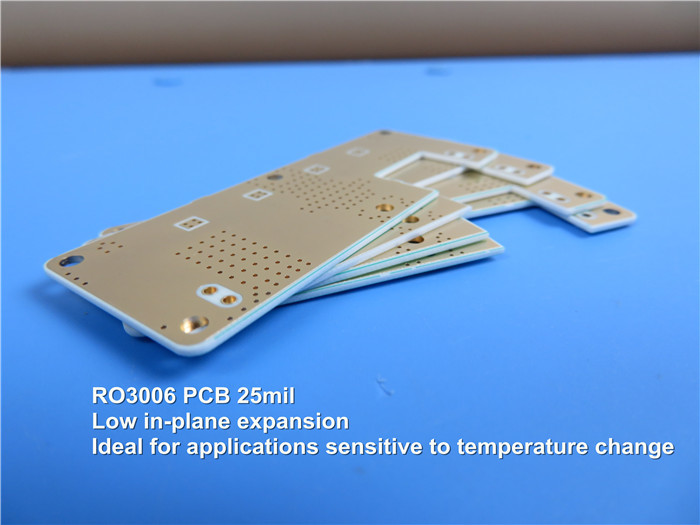

Ten derde, de lage uitbreidingscoëfficiënt in het vlak komt overeen met koper, waardoor betrouwbaarder op het oppervlak gemonteerde assemblages mogelijk zijn;ideaal voor toepassingen die gevoelig zijn voor temperatuurverandering en een uitstekende dimensionale stabiliteit hebben.
| PCB-capaciteit |
| PCB materiaal: |
PTFE-composite met keramische vullen |
| Aanduiding: |
RO3006 |
| Dielectrische constante: |
6.15 ± 0,3 (proces) |
| 6.5 (ontwerp) |
| Aantal lagen: |
2 laag, meerlaag, hybride PCB |
| Koperen gewicht: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| PCB-dikte: |
10 mil (0,254 mm), 25 mil (0,635 mm) |
| 50 millimeter (1,27 mm) |
| PCB-grootte: |
≤ 400 mm x 500 mm |
| Soldeermasker: |
Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: |
Bare koper, HASL, ENIG, OSP enz. |
RO3006 hoogfrequente PCB's zijn verkrijgbaar met dubbelzijdige, meerlagige en hybride constructie, 0,5 oz tot 2 oz afgewerkt koper, 0,3 mm tot 1,3 mm dik, maximale grootte 400 mm bij 500 mm,met een oppervlakteafwerking van kaal koper, warmluchtniveling, onderdompeling goud, enz.
Typische toepassingen zijn:
1. Automobiele radartoepassingen

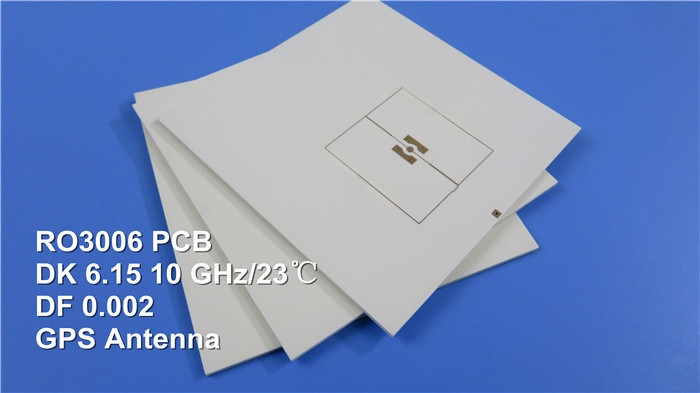

2. GPS-antennes
3Versterkers en antennes
4. Patch antennes voor draadloze communicatie
5Direct uitzendingssatelliet

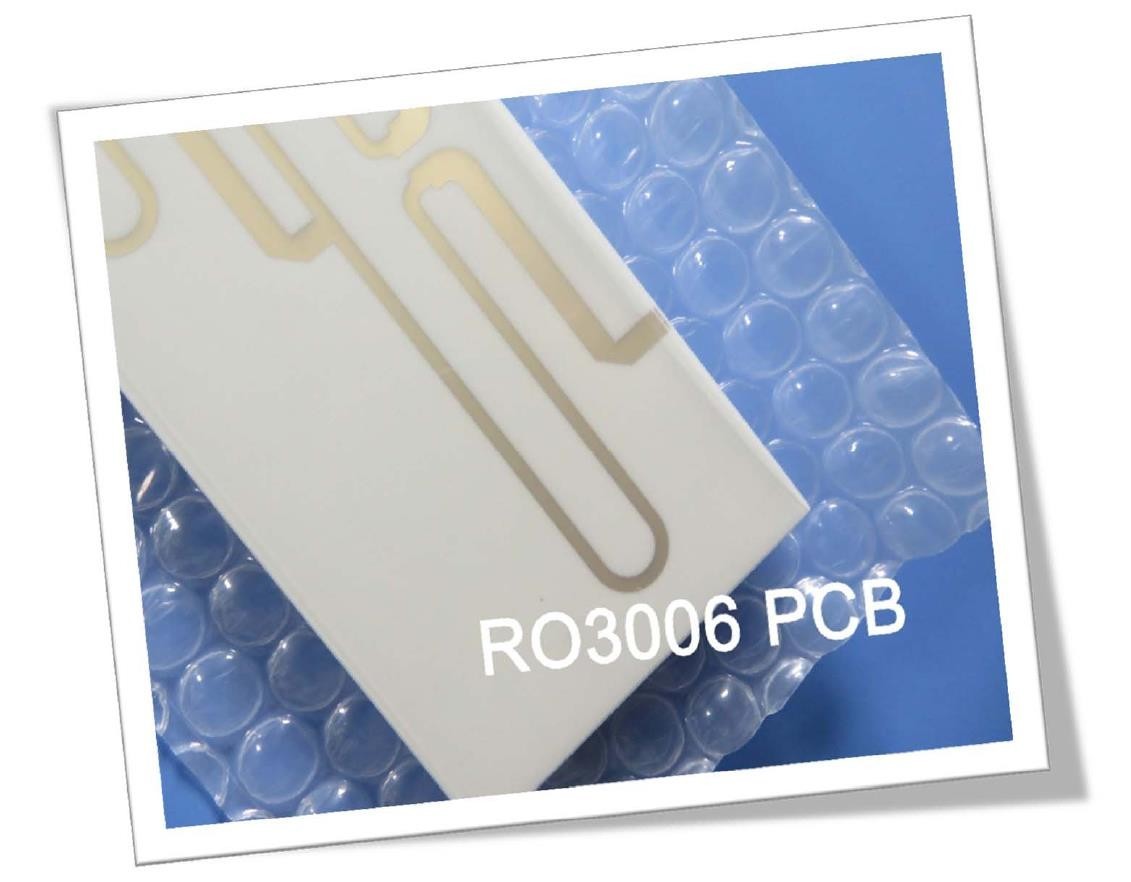

De basiskleur van RO3006 PCB is wit.
Het productieproces van RO3006 hoogfrequente PCB is vergelijkbaar met dat van standaard PTFE-PCB's, waardoor het geschikt is voor een volumeproductieproces om een gunstige markt te winnen.
Mocht u vragen hebben, neem dan contact met ons op.
Aanhangsel: RO3006 Typische waarde
| Vastgoed |
RO3006 |
De richting |
Eenheden |
Voorwaarde |
Testmethode |
| Dielectrische constante,εProces |
6.15±0.05 |
Z. |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemde streeplijn |
| Dielectrische constante,ε Ontwerp |
6.5 |
Z. |
|
8 GHz tot 40 GHz |
Differentiële faselengte methode |
| Dissipatiefactor,tanδ |
0.002 |
Z. |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermische coëfficiënt ε |
- 262 |
Z. |
ppm/°C |
10 GHz -50°C tot 150°C |
IPC-TM-650 2.5.5.5 |
| Dimensionale stabiliteit |
0.27
0.15 |
X
Y |
mm/m |
COND A |
IPC-TM-650 2.2.4 |
| Volumeweerstand |
105 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Oppervlakteweerstand |
105 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Tensielmodule |
1498
1293 |
X
Y |
MPa |
23°C |
ASTM D 638 |
| Vochtopname |
0.02 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Specifieke warmte |
0.86 |
|
j/g/k |
|
Berekeningen |
| Warmtegeleidbaarheid |
0.79 |
|
W/M/K |
50°C |
ASTM D 5470 |
Coëfficiënt van thermische uitbreiding
(-55 tot 288°C) |
17
17
24 |
X
Y
Z. |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°C TGA |
|
ASTM D 3850 |
| Dichtheid |
2.6 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Koperen schil sterkte |
7.1 |
|
Ik ben erbij. |
1 oz, EDC na soldeerfloat |
IPC-TM 2.4.8 |
| Ontvlambaarheid |
V-0 |
|
|
|
UL 94 |
| Loodvrij proces compatibel |
- Ja, dat klopt. |
|
|
|
|
