Taconic RF-35TC Lage DK3.5 Dubbellaags Hoge Frequentie Printplaat 10mil 0.254mm Koper Beklede Laminaat RF-35TC Magnetron PCB met Onderdompelingsgoud
Contact Persoon : Sally Mao
Telefoonnummer : 86-755-27374847
WhatsApp : +8618277967574
| Min. bestelaantal : | 1 | Prijs : | USD 2.99-9.99 PER PIECE |
|---|---|---|---|
| Verpakking Details : | Vacuüm | Levertijd : | 10 WERKDAGEN |
| Betalingscondities : | T/T, Western Union | Levering vermogen : | 45000 Stukken per Maand |
| Plaats van herkomst: | China | Merknaam: | Bicheng Technologies Limited |
|---|---|---|---|
| Certificering: | UL | Modelnummer: | OIC-0027-V0.65 |
|
Gedetailleerde informatie |
|||
| Aantal lagen: | 2 | Glazen epoxy: | Rf-35TC |
|---|---|---|---|
| Eindfolie: | 1.0 oz | Definitieve hoogte van PCB: | 1,6 mm ±10% |
| Oppervlakteafwerking: | Onderdompeling goud | Kleur soldeermasker: | ZWART |
| Kleur van Componentenlegende: | Wit | Test: | 100% elektrische test eerdere verzending |
Productomschrijving

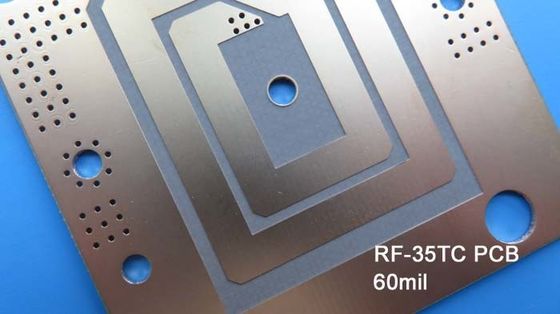

Taconic High Frequency PCB Ingebouwd op RF-35TC 60mil 1.524mm Met Immersion Gold voor Satellieten
(Geprinte Circuits zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)
RF-35TC is een type hoogfrequent materiaal van Taconic. Het biedt een "best-in-class" lage dissipatiefactor met een hoge thermische geleidbaarheid. Dit materiaal is het meest geschikt voor toepassingen met hoog vermogen waarbij elke 1/10e dB kritiek is en het PCB-substraat wordt verwacht warmte af te voeren van zowel transmissielijnen als oppervlaktemontagecomponenten zoals transistors.
RF-35TC is een PTFE-gebaseerd, keramisch gevuld glasvezelsubstraat. Het zal niet oxideren, vergelen of een opwaartse drift vertonen in de diëlektrische constante en dissipatiefactor zoals zijn synthetische rubber (koolwaterstof) concurrenten.
Deze laminaat heeft een lage diëlektrische constante waarde van 3,50 en heeft een extreem lage Df van 0,0011. Het biedt een lage dissipatiefactor met een hoge thermische geleidbaarheid en hecht zeer goed aan koper met een laag profiel, waardoor de invoegverlies verder wordt verminderd.
De RF-35TC laminaat zijn ideaal voor antennes, satellieten, filters, koppelaars en eindversterkers.
![]()
PCB Specificaties
| PCB GROOTTE | 132 x 58 mm = 1 ST |
| BOARD TYPE | Dubbelzijdig PCB |
| Aantal Lagen | 2 lagen |
| Oppervlaktemontagecomponenten | JA |
| Doorvoerelementen | NEE |
| LAAGSTAPELING | koper ------- 35um (1 oz) + plaat TOP laag |
| RF-35TC 1.524mm | |
| koper ------- 35um (1oz) + plaat BOT Laag | |
| TECHNOLOGIE | |
| Minimale Trace en Ruimte: | 7 mil / 7 mil |
| Minimale / Maximale Gaten: | N.v.t. |
| Aantal Verschillende Gaten: | N.v.t. |
| Aantal Boorgaten: | N.v.t. |
| Aantal Gefreesde Sleuven: | 0 |
| Aantal Interne Uitsparingen: | 0 |
| Impedantiecontrole: | nee |
| Aantal Gouden Vingers: | 0 |
| BOARD MATERIAAL | |
| Glas Epoxy: | RF-35TC 1.524mm |
| Laatste folie extern: | 1,5 oz |
| Laatste folie intern: | N.v.t. |
| Laatste hoogte van PCB: | 1,6 mm ±10% |
| PLAAT EN COATING | |
| Oppervlakteafwerking | Immersion gold |
| Soldeermasker Toepassen Op: | Onderkant, 12 micron Minimum |
| Soldeermasker Kleur: | Groen, PSR-2000GT600D, Taiyo Geleverd. |
| Soldeermasker Type: | LPSM |
| OMTREK/SNIJDEN | Routeren |
| MARKERING | |
| Zijde van Component Legenda | Onderkant |
| Kleur van Component Legenda | Wit, IJR-4000 MW300, Taiyo Merk |
| Fabrikant Naam of Logo: | Gemarkeerd op de printplaat in een geleider en vrij gebied |
| VIA | N.v.t. |
| BRANDBAARHEID BEOORDELING | UL 94-V0 Goedkeuring MIN. |
| DIMENSIE TOLERANTIE | |
| Omtrekdimensie: | 0,0059" |
| Board plating: | 0,0029" |
| Boortolerantie: | 0,002" |
| TEST | 100% Elektrische Test voor verzending |
| TYPE TE LEVEREN LAY-OUT | e-mail bestand, Gerber RS-274-X, PCBDOC etc |
| SERVICE GEBIED | Wereldwijd, Globaal. |
![]()
Datasheet van RF-35TC
| Eigenschap | Testmethode | Eenheid | Waarde | Eenheid | Waarde |
| DK @10 GHz | IPC-650 2.5.5.5.1(gewijzigd) | 3,5 | 3,5 | ||
| ck(-30 tot 120°C) | IPC-650 2.5.5.5.1(gewijzigd) | ppm | 24 | ppm | 24 |
| Df @10 GHz | IPC-650 2.5.5.5.1(gewijzigd) | 0,0011 | 0,0011 | ||
| Diëlektrische Doorbraak | IPC-650 2.5.6(In-Vlak, Twee Pinnen in Olie) | kV | 56,7 | kV | 56,7 |
| Diëlektrische Sterkte | ASTM D 149(Door Vlak) | V/mil | 570 | V/mm | 22.441 |
| Boogweerstand | IPC-650 2.5.1 | Seconden | 304 | Seconden | 304 |
| Vocht Absorptie | IPC-650 2.6.2.1 | j/(g | 0,05 | j/(g | 0,05 |
| ASTM D 790/IPC-650 2.4.4 | j/(g | 1,50 x 10 | 12.900 | 210.076 | 88,94 |
| ASTM D 790/IPC-650 2.4.4 | j/(g | 1,50 x 10 | 11.700 | 210.076 | 80,67 |
| Treksterkte(MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 1,50 x 10 | 9.020 | 210.076 | 62,19 |
| Treksterkte(CD) | ASTM D 3039/IPC-TM-650 2.4.19 | 1,50 x 10 | 7.740 | 210.076 | 53,37 |
| Rek bij Breuk(MD) | ASTM D 3039/IPC-TM-650 2.4.19 | j/(g | 1,89 | 2 | 1,89 |
| Rek bij Breuk(CD) | ASTM D 3039/IPC-TM-650 2.4.19 | j/(g | 1,7 | j/(g | 1,7 |
| Young's Modulus(MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 1,50 x 10 | 667.000 | 210.076 | 4.599 |
| Young's Modulus(CD) | ASTM D 3039/IPC-TM-650 2.4.19 | 1,50 x 10 | 637.000 | 210.076 | 4.392 |
| Poisson's Ratio(MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0,18 | 0,18 | ||
| Poisson's Ratio(CD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0,64 | 0,18 | ||
| Compressie Modulus | ASTM D 695(23°C | 1,50 x 10 | N/mm | 210.076 | Buigsterkte(MD) |
| ASTM D 790/IPC-650 2.4.4 | j/(g | 1,50 x 10 | 6N/mm | 210.076 | Buigsterkte(CD) |
| ASTM D 790/IPC-650 2.4.4 | j/(g | 1,50 x 10 | 6N/mm | 210.076 | Peel Sterkte(½ oz.CVH) |
| IPC-650 2.4.8(Thermische Stress.) | Ibs./inch | 7 | 5,19 x 10 | Rek bij Breuk(MD)ASTM D 790/IPC-650 2.4.4 | Thermische Geleidbaarheid(Ongecoat,125 |
| °C)°C | 0,87 | mils/in. | °C) | mils/in. | °C) |
| ASTM F433(Bewaakte Warmtestroom)°C | 0,87 | mils/in. | ASTM F433(Bewaakte Warmtestroom) | mils/in. | ASTM F433(Bewaakte Warmtestroom) |
| W/(mK)°C | 0,87 | mils/in. | 0,23 | mils/in. | 0,23 |
| mm/M | 0,64 | Oppervlakte Weerstand | 0,64 | Mohms | 0,64 |
| mm/M | 0,64 | Oppervlakte Weerstand | -0,04 | Mohms | -0,04 |
| mm/M | 0,46 | Oppervlakte Weerstand | 0,46 | Mohms | 0,46 |
| mm/M | 0,46 | Oppervlakte Weerstand | 8,33 x 10 | Mohms | 8,33 x 10 |
| 7 | Mohms/cm | IPC-650 2.5.17.1(na verhoogde temp.) | Mohms5,19 x 10 | IPC-650 2.5.17.1(na verhoogde temp.) | Mohms5,19 x 10 |
| 7 | Mohms/cm | IPC-650 2.5.17.1(na verhoogde temp.) | Mohms/cm5,19 x 10 | IPC-650 2.5.17.1(na verhoogde temp.) | Mohms/cm5,19 x 10 |
| 8 | Mohms/cm | °C) | Mohms/cmppm/ | °C) | Mohms/cmppm/ |
| 8 | Mohms/cm | °C) | IPC-650 2.4.41/ASTM D 3386ppm/ | °C) | IPC-650 2.4.41/ASTM D 3386ppm/ |
| °C°C | Dichtheid | 2,35 | °C | 2,35 | °C |
| 13°C | Dichtheid | 2,35 | 34 | 2,35 | 34 |
| ppm/°C | Dichtheid | 2,35 | 3 | 2,35 | 3 |
| 2,35 | Hardheid | Rek bij Breuk(MD)ASTM D 790/IPC-650 2.4.4 | % | Rek bij Breuk(MD)ASTM D 790/IPC-650 2.4.4 | % |
| 0,014 | % | Rek bij Breuk(CD) | Rek bij Breuk(CD) | ||
| ASTM D 790/IPC-650 2.4.4 | j/(g | j/(g | Specifieke Warmte | j/(g | Specifieke Warmte |
| ASTM E 1269-05,E 967-08,E968-02 | j/(g | j/(g | °C) | j/(g | °C) |
| 0,94 | T | F°C | 420 | F°C | 420 |
| (5% Gewicht Verlies) | 817 | 436 | |||
