F4BTMS Hoogfrequente PCB met begraven 50Ω weerstand koperfolie

Producten

F4BTMS Hoogfrequente PCB met begraven 50Ω weerstand koperfolie

MOQ:	1
Prijs:	USD20~30
Standaardverpakking:	Vacuüm
Leveringstermijn:	4-5 werkdagen
Betaalmethode:	T/T, Paypal
Toeleveringskapaciteit:	45000 Stukken per Maand

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

China

Merknaam

Bicheng Enterprise Limited

Certificering

Modelnummer

OIC-0610-V6.10

Materiaal van het bord:

Polyimide 50 μm ITEQ 60°C

Dikte van het bord:

0.25mm

Oppervlak Cu dikte:

35 μm

Coverlaykleur:

Kleur van zeefdruk:

Afwerking van het oppervlak:

Onderdompelingsgoud

Functie:

100% slagen voor elektrische test

Min. bestelaantal:

Prijs:

USD20~30

Verpakking Details:

Vacuüm

Levertijd:

4-5 werkdagen

Betalingscondities:

T/T, Paypal

Levering vermogen:

45000 Stukken per Maand

Productbeschrijving

F4BTMS PCB's met hoge frequentie

Inleiding

De F4BTMS-serie is een verbeterde versie van de F4BTM-serie.Het materiaal bevat nu een grote hoeveelheid keramiek en maakt gebruik van ultradunne en ultrafijne glasvezelstofversterkingDeze verbeteringen hebben de prestaties van het materiaal aanzienlijk verbeterd, wat resulteert in een breder bereik van dielectrische constanten.in staat om vergelijkbare buitenlandse producten te vervangen.

Door een kleine hoeveelheid ultradun en ultrafijn glasvezelstofversterking te gebruiken, samen met een aanzienlijk en gelijkmatig mengsel van speciale nanoceramica en polytetrafluoroethyleenhars,het glasvezel effect tijdens de verspreiding van elektromagnetische golven wordt tot een minimum beperktHet materiaal vertoont een verminderde anisotropie in de X/Y/Z richting, waardoor een hoger frequentiegebruik, een verhoogde elektrische sterkte, een hoge spanning en een hoge spanning mogelijk zijn.en verbeterde warmtegeleidbaarheidHet materiaal heeft ook een uitstekende lage koëfficiënt van thermische uitbreiding en stabiele dielektrische temperatuurkenmerken.

De F4BTMS-serie wordt standaard geleverd met RTF-koperfolie met een lage ruwheid, die niet alleen het verlies van geleiders vermindert, maar ook een uitstekende schilsterkte biedt.Het kan worden gecombineerd met op basis van koper of aluminium gebaseerde opties.

F4BTMS294 kan worden gecombineerd met een begraven 50Ω-weerstandsplaat van koperen folie om een weerstandsplaat te maken.

De circuitboards kunnen worden verwerkt met behulp van standaard PTFE-platenfabricagetechnieken, waarbij gebruik wordt gemaakt van de uitstekende mechanische en fysische eigenschappen van het materiaal.Ze zijn geschikt voor meerlagigBovendien vertonen ze uitstekende verwerkbaarheid in dicht gat en fijne lijn routing.

Productkenmerken

- Minimale dielektrische constante tolerantie en uitstekende batch-to-batch consistentie.

- Zeer laag dielectriciteitsverlies.

- Stabiele dielectrische constante en laag verlies binnen frequenties tot 40 GHz, die voldoen aan de eisen van fasegevoelige toepassingen.

- Uitstekende temperatuurcoëfficiënt van dielectrische constante en dielectrische verliezen, waarbij de frequentie en fase stabiliteit tussen -55°C en 150°C worden gehandhaafd.

- Uitstekende stralingsbestendigheid, behoud van stabiele dielektrische en fysische eigenschappen, zelfs na blootstelling aan straling.

- lage uitgasprestaties, die voldoen aan de eisen inzake vacuümuitgassen voor lucht- en ruimtevaarttoepassingen.

- Minimale thermische uitbreidingscoëfficiënten in de X/Y/Z richting, waardoor dimensie stabiliteit en betrouwbare koperen verbindingen met gaten worden gewaarborgd.

- Verbeterde thermische geleidbaarheid, geschikt voor krachtige toepassingen.

- Uitstekende dimensionale stabiliteit.

- Een lage wateropname.

Modellen en gegevensblad

Technische parameters van het product			Productmodellen en gegevensblad
Productkenmerken	Testomstandigheden	Eenheid	F4BTMS220	F4BTMS233	F4BTMS255	F4BTMS265	F4BTMS294	F4BTMS300	F4BTMS350	F4BTMS430	F4BTMS450	F4BTMS615	F4BTMS1000
Dielektrische constante (typisch)	10 GHz	/	2.2	2.33	2.55	2.65	2.94	3.00	3.50	4.30	4.50	6.15	10.20
Dielektrische constante tolerantie	/	/	±0.02	±0.03	±0.04	±0.04	±0.04	±0.04	±0.05	±0.09	±0.09	±0.12	±0.2
Dielektrische constante (ontwerp)	10 GHz	/	2.2	2.33	2.55	2.65	2.94	3.0	3.50	4.3	4.5	6.15	10.2
Verlies Tangent (typisch)	10 GHz	/	0.0009	0.0010	0.0012	0.0012	0.0012	0.0013	0.0016	0.0015	0.0015	0.0020	0.0020
	20 GHz	/	0.0010	0.0011	0.0013	0.0014	0.0014	0.0015	0.0019	0.0019	0.0019	0.0023	0.0023
	40 GHz	/	0.0013	0.0015	0.0016	0.0018	0.0018	0.0019	0.0024	0.0024	0.0024	/	/
Dielectrische constante temperatuurcoëfficiënt	-55 °C tot 150 °C	PPM/°C	- 130	-122	- 92	- 88	- 20	- 20	- 39	- 60	- 58	- 96	-320
Peelsterkte	1 OZ RTF koper	N/mm	> 2.4	> 2.4	> 18	> 18	> 12	> 12	> 12	> 12	> 12	> 12	> 12
Volumeweerstand	Standaardvoorwaarde	MΩ.cm	≥ 1 × 10^8	≥ 1 × 10^8	≥ 1 × 10^8	≥ 1 × 10^8	≥ 1 × 10^8	≥ 1 × 10^8	≥ 1 × 10^8	≥ 1 × 10^8	≥ 1 × 10^8	≥ 1 × 10^8	≥ 1 × 10^8
Oppervlakteweerstand	Standaardvoorwaarde	MΩ	≥ 1 × 10^8	≥ 1 × 10^8	≥ 1 × 10^8	≥ 1 × 10^8	≥ 1 × 10^8	≥ 1 × 10^8	≥ 1 × 10^8	≥ 1 × 10^8	≥ 1 × 10^8	≥ 1 × 10^8	≥ 1 × 10^8
Elektrische sterkte (Z-richting)	5 kW,500 V/s	KV/mm	> 26	> 30	> 32	> 34	> 40	> 40	> 42	> 44	> 45	> 48	> 23
Afbrekingsspanning (XY-richting)	5 kW,500 V/s	KV	> 35	> 38	> 40	> 42	> 48	> 52	> 55	> 52	> 54	> 55	> 42
Coëfficiënt van thermische uitbreiding (X, Y richting)	-55°C tot 288°C	ppm/oC	40, 50	35, 40	15, 20	15, 20	10, 12	10, 11	10, 12	13, 12	12, 12	10, 12	16, 18
Coëfficiënt van thermische uitbreiding (Z-richting)	-55°C tot 288°C	ppm/oC	290	220	80	72	22	22	20	47	45	40	32
Thermische spanning	260°C, 10s,3 keer	/	Geen ontlasten	Geen ontlasten	Geen ontlasten	Geen ontlasten	Geen ontlasten	Geen ontlasten	Geen ontlasten	Geen ontlasten	Geen ontlasten	Geen ontlasten	Geen ontlasten
Wateropname	20 ± 2 °C, 24 uur	%	0.02	0.02	0.025	0.025	0.02	0.025	0.03	0.08	0.08	0.1	0.03
Dichtheid	Kamertemperatuur	g/cm3	2.18	2.22	2.26	2.26	2.25	2.28	2.3	2.51	2.53	2.75	3.2
Langdurige werktemperatuur	Hoog-laagtemperatuurkamer	°C	-55 ¢ + 260	-55 ¢ + 260	-55 ¢ + 260	-55 ¢ + 260	-55 ¢ + 260	-55 ¢ + 260	-55 ¢ + 260	-55 ¢ + 260	-55 ¢ + 260	-55 ¢ + 260	-55 ¢ + 260
Warmtegeleidbaarheid	Z-richting	W/(M.K)	0.26	0.28	0.31	0.36	0.58	0.58	0.6	0.63	0.64	0.67	0.81
Ontvlambaarheid	/	UL-94	V-0	V-0	V-0	V-0	V-0	V-0	V-0	V-0	V-0	V-0	V-0
Materiële samenstelling	/	/	PTFE, ultradunne en ultrafijne (kwarts) glasvezel.		PTFE, ultradunne en ultrafijne glasvezels, keramiek.

Onze PCB-capaciteit (F4BTMS)

PCB-capaciteit (F4BTMS)
PCB materiaal:	PTFE,Ultra dun en ultra fijn glasvezel, keramiek.
Aanwijzing (F4BTMS)	F4BTMS	DK (10GHz)	DF (10 GHz)
	F4BTMS220	2.2±0.02	0.0009
	F4BTMS233	2.33±0.03	0.0010
	F4BTMS255	2.55±0.04	0.0012
	F4BTMS265	2.65±0.04	0.0012
	F4BTMS294	2.94±0.04	0.0012
	F4BTMS300	3.0±0.04	0.0013
	F4BTMS350	3.5±0.05	0.0016
	F4BTMS430	4.3±0.09	0.0015
	F4BTMS450	4.5±0.09	0.0015
	F4BTMS615	6.15±0.12	0.0020
	F4BTMS1000	10.2±0.2	0.0020
Aantal lagen:	Eenzijdig, dubbelzijdig PCB, meerlagig PCB, hybride PCB
Koperen gewicht:	0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Dielectrische dikte	0.09mm (3.5mil), 0.127mm (5mil), 0.254mm ((10mil),0.508mm ((20mil), 0.635mm ((25mil), 0.762mm ((30mil), 0.787mm ((31mil), 1.016mm ((40mil), 1.27mm ((50mil), 1.5mm ((59mil), 1.524mm ((60mil), 1.575mm ((62mil), 2.03mm ((80mil), 2.54mm ((100mil), 3.175mm ((125mil), 4.6 mm ((160 mil), 5,08mm ((200mil), 6,35mm ((250mil)
PCB-grootte:	≤ 400 mm x 500 mm
Soldeermasker:	Groen, zwart, blauw, geel, rood, enz.
Afwerking van het oppervlak:	Bare koper, HASL, ENIG, Immersion zilver, Immersion tin, OSP, puur goud, ENEPIG enz.

Een F4BTMS PCB en typische toepassingen:

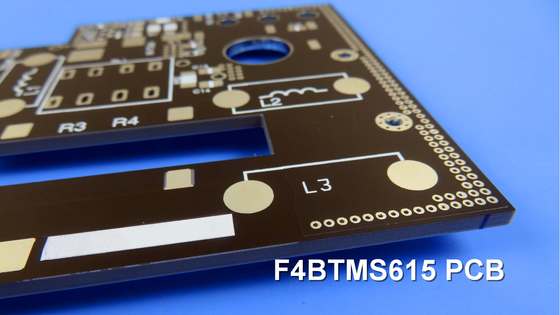

Op het scherm wordt een F4BTMS hoogfrequente PCB gepresenteerd, die gebruikmaakt van een 3,2 mm substraat met HASL-coating op de pads.

Ruimte- en luchtvaartapparatuur, ruimtevaartinstallaties en cabinetoestellen.
Microwave- en RF-toepassingen.
Radarsystemen, met name voor militaire toepassingen.
Voedingsnetwerken voor signaaldistributie.
Fase-gevoelige antennes en fase-array-antennes.
Satellietcommunicatie en nog veel meer.

F4BTMS Hoogfrequente PCB met begraven 50Ω weerstand koperfolie 0

Eindelijk (Platen op basis van aluminium/koper van de F4BTMS-serie)

Deze serie laminaat kan aluminium- of kopermaterialen leveren, waarbij de ene zijde van de dielectrische laag is bedekt met koperen folie,met een diameter van niet meer dan 20 mm,Deze configuratie dient als afscherming of warmteafvoer.

De modelnummers zijn F4BTMS***-AL of F4BTMS***-CU.

F4BTMS220-AL staat voor F4BTMS220 met een substraat op basis van aluminium.

F4BTMS294-CU staat voor F4BTMS294 met substraat op basis van koper.

F4BTMS Hoogfrequente PCB met begraven 50Ω weerstand koperfolie 1

F4BTMS Hoogfrequente PCB met begraven 50Ω weerstand koperfolie 2
