Wat is de Rogers DiClad 527? ️ Volledige laminaateigenschappen, PCB-stapeling en fabricagegids

De ideale basis voor hoogfrequent circuitontwerp: DiClad 527-laminaten en hun PCB-toepassing

In het huidige snel evoluerende landschap van draadloze communicatie, radarsystemen en snelle digitale netwerken bepalen de prestaties van hoogfrequente printplaten (PCB's) direct het succes of falen van het hele systeem. Voor circuits die op hoge frequenties werken, zijn signaalintegriteit, laag transmissieverlies en stabiele elektrische prestaties de kerndoelstellingen die ontwerpers nastreven. Om deze doelen te bereiken, naast een geavanceerd circuitontwerp, is het selecteren van het juiste substraatmateriaal de eerste en meest kritische stap.

Rogers DiClad 527 hoogwaardige laminaten vertegenwoordigen een beproefde materiaaloplossing die precies is ontworpen voor deze veeleisende hoogfrequente toepassingen. Dit artikel onderzoekt de materiaaleigenschappen van DiClad 527 en onderzoekt een specifiek voorbeeld van een tweelaags PCB-ontwerp om de praktische waarde ervan in praktijktoepassingen aan te tonen.

DiClad 527: materiaaleigenschappen en technische voordelen

DiClad 527 behoort tot de DiClad-serie van Rogers en is een geweven glasvezelversterkt PTFE (polytetrafluorethyleen) composietmateriaal. Vergeleken met non-woven glasvezelversterkte PTFE-laminaten levert de unieke geweven structuur aanzienlijke prestatievoordelen op. De geweven glasvezelversterking biedt een grotere maatvastheid dan niet-geweven alternatieven met vergelijkbare diëlektrische constanten, terwijl het consistente PTFE-coatingproces zorgt voor een uitstekende diëlektrische constante uniformiteit over het hele materiaal.

De elektrische prestaties van DiClad 527 zijn gevalideerd door middel van strenge tests op zowel 1 MHz als 10 GHz. De onderstaande tabel vat alle belangrijke elektrische kenmerken samen:

Elektrische eigenschappen van DiClad 527

Thermische en mechanische eigenschappen

Fysische en ecologische eigenschappen van DiClad 527

Prestatiehoogtepunten: stabiliteit over de frequentie heen

DiClad-laminaten vertonen uitzonderlijke stabiliteit van zowel de diëlektrische constante als de dissipatiefactor over een breed frequentiebereik. Deze inherente robuustheid vereenvoudigt het ontwerpproces bij het werken in het hele elektromagnetische spectrum, waardoor het volgende wordt gegarandeerd:

Stabiele Dk over de hele frequentie – Maakt een eenvoudige ontwerptransitie en schaalbaarheid van ontwerpen mogelijk

Stabiele Df over de frequentie heen – Biedt een stabiel platform voor hoogfrequente toepassingen waarbij signaalintegriteit van cruciaal belang is voor de algehele prestaties

Deze kenmerken maken DiClad 527 bijzonder waardevol in filter-, koppelaar- en geluidsarme versterkertoepassingen, waar uniformiteit van de diëlektrische constante van cruciaal belang is, evenals in vermogensverdelers en combiners, waar een laag verlies essentieel is.

Standaardaanbod voor DiClad 527 laminaat

DiClad 527 is verkrijgbaar in een reeks standaarddiktes, paneelformaten en opties voor koperbekleding om aan verschillende ontwerpvereisten te voldoen.

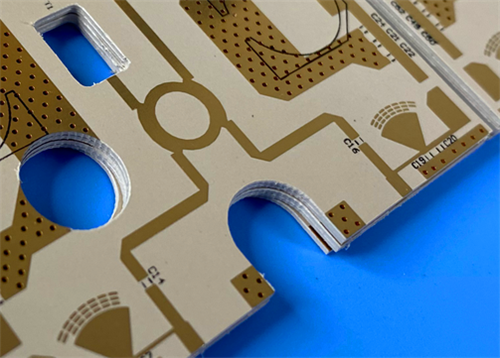

2-laags PCB-ontwerpvoorbeeld met DiClad 527
Om de praktische toepassing van DiClad 527 te illustreren, beschouwen we de volgende 2-laags stijve PCB-ontwerpbehuizing. Dit ontwerp maakt gebruik van de belangrijkste eigenschappen van het materiaal om betrouwbare hoogfrequente prestaties te bereiken.

PCB-ontwerpspecificaties

De relatief eenvoudige structuur met twee netten suggereert dat dit ontwerp waarschijnlijk wordt gebruikt voor speciale functionele modules zoals antennevoedingsnetwerken, filters of andere RF-bouwstenen. De afwezigheid van soldeermaskerlagen aan zowel de boven- als onderkant is een bewuste keuze voor toepassingen die extreem lage verliezen vereisen of specifieke diëlektrische omgevingen waar soldeermaskermateriaal ongewenste parasitaire effecten zou kunnen introduceren.

Hoogtepunten van het productieproces

Fijne trace/afstand (4/6 mil): Maakt circuitlay-outs met een hogere dichtheid mogelijk terwijl de gecontroleerde impedantie behouden blijft.

ENIG-oppervlakteafwerking: Biedt uitstekende soldeerbaarheid, vlakheid van het oppervlak en weerstand tegen oxidatie – cruciaal voor nauwkeurige RF-verbindingen.

Betrouwbare via's: Alle 19 via's zijn voorzien van een koperlaag van 20 μm, waardoor robuuste verbindingen worden gegarandeerd.

100% elektrische testen: Garandeert de functionele integriteit van elk bord vóór verzending.

IPC-Klasse-2-conformiteit: Garandeert betrouwbaarheid op lange termijn voor commerciële en industriële toepassingen.

Samenvatting van de belangrijkste voordelen

Typische toepassingen

Communicatie-infrastructuur – Basisstationantennes met laag verlies, digitale radioantennes

Microgolfcomponenten - Filters, koppelaars, ruisarme versterkers (LNA's)

Geleidingssystemen - Elektronica voor navigatie en raketgeleiding

Stroomdistributie – Stroomverdelers en combiners waarbij een laag verlies van cruciaal belang is

Conclusie

DiClad 527-laminaten vinden met succes een ideale balans tussen hoogwaardige PTFE-materialen en conventionele substraten, en bieden een gecontroleerde diëlektrische constante (2,40–2,60), ultralaag verlies (Df zo laag als 0,0010), uitstekende maatvastheid (CTE van 14/21 ppm/°C in X/Y-assen) en uitstekende milieubetrouwbaarheid met slechts 0,03% vochtabsorptie.

Of het nu wordt gebruikt bij het ontwerpen van complexe radarnetwerken of eenvoudige RF-modules, de DiClad 527 biedt een solide en betrouwbare prestatiebasis voor hoogfrequente circuits. De hier gepresenteerde PCB-casestudy laat zien hoe materiaaleigenschappen zich vertalen in tastbare productvoordelen door middel van zorgvuldig ontworpen ontwerp- en productieprocessen, waarbij de waarde wordt benadrukt van het kiezen van het juiste substraat voor veeleisende hoogfrequente toepassingen. De naleving van de IPC-Klasse-2-normen, gecombineerd met 100% elektrische tests, zorgt ervoor dat ontwerpen wereldwijd betrouwbaar kunnen worden vervaardigd met behulp van standaard Gerber RS-274-X-illustratieformaten.
