| MOQ: | 1 STKS |
| Prijs: | 0.99-99USD/PCS |
| Standaardverpakking: | Verpakking |
| Leveringstermijn: | 8 werkdagen |
| Betaalmethode: | T/T, Paypal |
| Toeleveringskapaciteit: | 50000 STUKS |
Invoering
In de meest veeleisende hoogfrequente en millimetergolftoepassingen – waar signaalintegriteit, minimaal invoegverlies en consistente elektrische prestaties van het grootste belang zijn – wordt materiaalkeuze de meest kritische ontwerpbeslissing. Rogers RT/duroid® 5880 vertegenwoordigt de gouden standaard in op PTFE gebaseerde laminaten met ultralaag verlies en levert het laagste elektrische verlies onder versterkte PTFE-materialen, terwijl de uitzonderlijke diëlektrische constante uniformiteit behouden blijft.
De willekeurig georiënteerde glasmicrovezels van de RT/duroid 5880 zijn ontworpen voor veeleisende stripline- en microstripcircuittoepassingen en resulteren in een uitzonderlijke diëlektrische constante uniformiteit, zowel van paneel tot paneel als over een breed frequentiebereik. De extreem lage dissipatiefactor breidt de bruikbaarheid van het materiaal uit tot Ku-band, millimetergolffrequenties en daarbuiten, waardoor het een vertrouwde keuze is voor lucht- en ruimtevaart-, defensie- en geavanceerde communicatiesystemen.
Dit artikel biedt een uitgebreid overzicht van de eigenschappen van RT/duroid 5880-laminaat, een gedetailleerd voorbeeld van een 2-laags PCB-ontwerp en belangrijke inkoopinformatie voor ingenieurs en inkoopprofessionals.
![]()

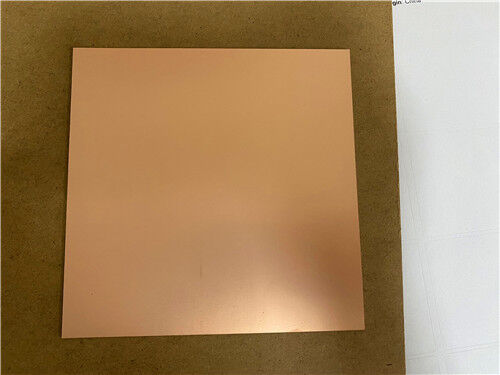

Wat is Rogers RT/duroid 5880 laminaat?
Rogers RT/duroid 5880 is een met glas-microvezel versterkt PTFE-composiet (polytetrafluorethyleen), speciaal ontworpen voor hoogfrequente circuittoepassingen. In tegenstelling tot geweven glasvezelversterkte PTFE-materialen maakt RT/duroid 5880 gebruik van willekeurig georiënteerde microvezels, die de diëlektrische constante anisotropie en niet-uniformiteit elimineren die kunnen optreden bij geweven versterkingen.
Deze unieke constructie resulteert in:
Isotrope elektrische eigenschappen – Consistente Dk, ongeacht de oriëntatie
Uitzonderlijke Dk-uniformiteit – 2,20 ± 0,02 van paneel tot paneel
Stabiele prestaties over de frequentie heen – Dk blijft constant van lage frequenties tot millimetergolven
Ultralage dissipatiefactor – 0,0004 tot 0,0009 @ 10 GHz, een van de laagste voor elk versterkt PTFE-materiaal
Belangrijkste onderscheidende factor: het laagste verlies in een versterkt PTFE-materiaal
RT/duroid 5880 biedt de laagste dissipatiefactor van elk versterkt PTFE-laminaat dat momenteel verkrijgbaar is. Met een Df van slechts 0,0004 bij 1 MHz en 0,0009 bij 10 GHz presteert het beter dan geweven glasvezel PTFE-materialen (zoals DiClad 527, Df ≈ 0,0017) en koolwaterstofkeramische materialen (zoals RO4835, Df ≈ 0,0037). Deze eigenschap met ultralaag verlies maakt RT/duroid 5880 het materiaal bij uitstek voor toepassingen waarbij elke fractie van een dB invoegverlies ertoe doet, inclusief satellietcommunicatie, millimetergolfradar en hoogwaardige testapparatuur.
Eigenschappen van RT/duroid 5880 Laminaat
| Eigendom | Typische waarde | Richting | Eenheden | Voorwaarde | Testmethode |
| Elektrische eigenschappen | |||||
| Diëlektrische constante, εr (proces) | 2,20±0,02 | Z | – | C24/23/50, 10 GHz | IPC-TM-650 2.5.5.5¹ |
| Diëlektrische constante, εr (proces) | 2.2 | Z | – | C24/23/50, 1MHz | IPC-TM-650 2.5.5.3 |
| Diëlektrische constante, εr (ontwerp) | 2.2 | Z | – | 8 GHz – 40 GHz | Differentiële faselengtemethode² |
| Dissipatiefactor, tan δ | 0,0004 | Z | – | C24/23/50, 1MHz | IPC-TM-650 2.5.5.3 |
| Dissipatiefactor, tan δ | 0,0009 | Z | – | C24/23/50, 10 GHz | IPC-TM-650 2.5.5.5 |
| Thermische coëfficiënt van εr | -125 | Z | ppm/°C | -50°C tot 150°C | IPC-TM-650 2.5.5.5 |
| Volumeweerstand | 2 × 10⁷ | Z | Mohm cm | C96/35/90 | ASTM D257 |
| Oppervlakteweerstand | 3 × 10⁷ | Z | Mohm | C/96/35/90 | ASTM D257 |
| Thermische eigenschappen | |||||
| Thermische uitzettingscoëfficiënt (CTE) | 31 | X | ppm/°C | 0°C – 100°C | IPC-TM-650 2.4.41 |
| 48 | Y | ppm/°C | 0°C – 100°C | IPC-TM-650 2.4.41 | |
| 237 | Z | ppm/°C | 0°C – 100°C | IPC-TM-650 2.4.41 | |
| Thermische geleidbaarheid | 0,2 | Z | W/m/K | 80°C | ASTM C518 |
| Specifieke warmte | 0,96 (0,23) | N.v.t | J/g/K (cal/g/°C) | – | Berekend |
| Ontbindingstemperatuur (Td) | 500 | N.v.t | °C (TGA) | – | ASTM D3850 |
| Mechanische eigenschappen | |||||
| Trekmodulus (@ 23°C) | 1070 (156) | X | MPa (kpsi) | A | ASTM D638 |
| 860 (125) | Y | MPa (kpsi) | A | ASTM D638 | |
| Trekmodulus (@ 100°C) | 450 (65) | X | MPa (kpsi) | A | ASTM D638 |
| 380 (55) | Y | MPa (kpsi) | A | ASTM D638 | |
| Ultieme trekspanning (@ 23°C) | 29 (4,2) | X | MPa (kpsi) | A | ASTM D638 |
| 27 (3,9) | Y | MPa (kpsi) | A | ASTM D638 | |
| Ultieme trekspanning (@ 100°C) | 20 (2,9) | X | MPa (kpsi) | A | ASTM D638 |
| 18 (2,6) | Y | MPa (kpsi) | A | ASTM D638 | |
| Ultieme treksterkte | 6 | X | % | A | ASTM D638 |
| 4.9 | Y | % | A | ASTM D638 | |
| Drukmodulus (@ 23°C) | 710 (103) | X | MPa (kpsi) | A | ASTM D695 |
| 710 (103) | Y | MPa (kpsi) | A | ASTM D695 | |
| 940 (136) | Z | MPa (kpsi) | A | ASTM D695 | |
| Drukmodulus (@ 100°C) | 500 (73) | X | MPa (kpsi) | A | ASTM D695 |
| 500 (73) | Y | MPa (kpsi) | A | ASTM D695 | |
| 670 (97) | Z | MPa (kpsi) | A | ASTM D695 | |
| Ultieme drukspanning | 27 (3,9) | X | MPa (kpsi) | A | ASTM D695 |
| 29 (5,3) | Y | MPa (kpsi) | A | ASTM D695 | |
| 52 (7,5) | Z | MPa (kpsi) | A | ASTM D695 | |
| Ultieme drukspanning | 8.5 | X | % | A | ASTM D695 |
| 7.7 | Y | % | A | ASTM D695 | |
| 12.5 | Z | % | A | ASTM D695 | |
| Fysieke en ecologische eigenschappen | |||||
| Vochtopname | 0,02 | N.v.t | % | 0,062" (1,6 mm), D48/50 | ASTM D570 |
| Dikte | 2.2 | N.v.t | g/cm³ | N.v.t | ASTM D792 |
| Koperschilsterkte | 31,2 (5,5) | N.v.t | pli (N/mm) | 1 oz (35μm) EDC-folie, na soldeervlotter | IPC-TM-650 2.4.8 |
| Ontvlambaarheid | V-0 | N.v.t | – | N.v.t | UL 94 |
| Loodvrij proces compatibel | Ja | N.v.t | – | N.v.t | – |
Opmerkingen:
1. Specificatiewaarden zijn gemeten volgens IPC-TM-650-methode 2.5.5.5 bij ~10 GHz, 23°C. Testen op basis van 1 oz. elektrolytisch afgezette koperfolie.
2. Het ontwerp Dk is een gemiddeld getal uit verschillende geteste partijen materiaal op de meest voorkomende diktes.
3. Typische waarden mogen niet worden gebruikt voor specificatielimieten, tenzij anders aangegeven.
4. SI-eenheden eerst vermeld, met andere veelgebruikte eenheden tussen haakjes.
Bij elke zending wordt een conformiteitscertificaat met partijspecifieke gegevens meegeleverd.
Samenvatting van kenmerken en voordelen
| Functie | Voordeel |
| Ultra-lage dissipatiefactor (0,0004 – 0,0009 @ 10 GHz) | Laagste verlies onder versterkte PTFE-materialen; breidt de bruikbaarheid uit naar Ku-band en millimetergolf |
| Dk van 2,20 ± 0,02 | Uitzonderlijke uniformiteit van paneel tot paneel; voorspelbare impedantiecontrole |
| Willekeurig georiënteerde glasmicrovezels | Isotrope elektrische eigenschappen; elimineert Dk-anisotropie |
| Stabiele Dk over de frequentie heen | Consistente prestaties van lage frequenties tot >40 GHz |
| Lage vochtopname (0,02%) | Verwaarloosbaar prestatieverschil in vochtige omgevingen |
| Lage CTE op de Z-as (237 ppm/°C) | Betrouwbare doorvoergaten in thermische omgevingen |
| Uitstekende chemische bestendigheid | Bestand tegen alle oplosmiddelen en reagentia die worden gebruikt bij de PCB-verwerking |
| Loodvrij proces compatibel | Geschikt voor moderne montageprocessen bij hoge temperaturen |
| V-0 ontvlambaarheidsklasse | Voldoet aan UL 94 voor veiligheidskritische toepassingen |
| Gemakkelijke bewerkbaarheid | Kan in vorm worden gesneden, geschoren, geboord en gefreesd |
Standaard aanbiedingen
RT/duroid 5880-laminaten zijn verkrijgbaar in een uitgebreid assortiment diktes, paneelformaten en opties voor koperbekleding.
| Dikte (inch) | Dikte (mm) | Tolerantie |
| 0,005" | 0,127 mm | ± 0,0005" |
| 0,010" | 0,252 mm | ± 0,0007" |
| 0,020" | 0,508 mm | ± 0,0015" |
| 0,031" | 0,787 mm | ± 0,0020" |
| 0,062" | 1.575mm | ± 0,0030" |
Standaard paneelformaten en bekledingen
| Parameter | Opties |
| Standaard paneelformaten | 18" × 12" (457 × 305 mm) |
| 18" × 24" (457 × 610 mm) | |
| Extra paneelformaten beschikbaar | |
| Elektrolytisch afgezet koper (EDC) | ½ oz. (18 μm) HH/HH |
| 1 ons. (35 µm) *H1/H1* | |
| Gewalste koperfolie | ½ oz. (18 µm) *5R/5R* |
| 1 ons. (35 µm) *1R/1R* | |
| Extra bekledingen | Zwaar metaal, resistieve folie, onbeklede, aluminium, koperen of messing plaat beschikbaar |
2-laags PCB-ontwerpvoorbeeld met RT/duroid 5880
Om de praktische toepassing van RT/duroid 5880 te demonstreren, is het volgende een complete 2-laags stijve PCB-ontwerpbehuizing.
![]()
PCB-ontwerpspecificaties
| Parameter | Specificatie |
| Basismateriaal | Rogers RT/duroid 5880 |
| Aantal lagen | 2-laags stijf |
| Bordafmetingen | 102,00 mm × 65,00 mm per paneel, ±0,15 mm |
| Minimale spoor/ruimte | 4/6 mil |
| Minimale gatgrootte | 0,35 mm |
| Blinde/begraven via's | Geen |
| Afgewerkt Cu-gewicht | 1 oz (35 μm) alle lagen |
| Via plaatdikte | 20 µm |
| Oppervlakteafwerking | Onderdompelingsgoud (ENIG) |
| Top zeefdruk | Geen |
| Onderste zeefdruk | Geen |
| Bovenste soldeermasker | Geen |
| Onderste soldeermasker | Geen |
| Elektrische testen | 100% vóór verzending |
| Kunstwerkformaat | Gerber RS-274-X |
| Geaccepteerde standaard | IPC-Klasse-2 |
| Servicegebied | Wereldwijd |
Ontwerpobservaties
Dit grotere bord (102 mm x 65 mm) heeft een relatief hoog aantal componenten (46 componenten) en een aanzienlijk aantal via's (29 via's), ondanks dat het slechts twee netten heeft.
Belangrijke observaties zijn onder meer:
Hoge via-dichtheid - Frequente aardings- of afschermingsvia's, typisch voor gevoelige microgolfontwerpen die werken op millimetergolffrequenties
Geen soldeermasker – Behoudt de ultra-low-loss-eigenschappen van RT/duroid 5880; soldeermasker zou extra diëlektrisch verlies veroorzaken
Geen zeefdruk – Zorgt voor een schoon RF-oppervlak; vermijdt besmetting
ENIG-oppervlakteafwerking – Biedt uitstekende soldeerbaarheid en vlakheid; geschikt voor SMT-componenten met fijne spoed
Ultra-laag verlies van RT/duroid 5880 (Df ≈ 0,0009) – Cruciaal voor het behouden van de signaalintegriteit bij Ku-band- en millimetergolffrequenties
Naleving van IPC-Klasse 2 – Garandeert betrouwbaarheid voor commerciële lucht- en ruimtevaart- en defensietoepassingen
Hoogtepunten van het productieproces
Gemakkelijk te bewerken – RT/duroid 5880-laminaten kunnen worden gesneden, geschoren, geboord en gefreesd met behulp van standaard PTFE-verwerkingstechnieken
Uitstekende chemische bestendigheid – Bestand tegen alle oplosmiddelen en reagentia die worden gebruikt bij het etsen van circuits of het galvaniseren van randen en gaten
Mogelijkheid tot fijne pitch – 4/6 mil trace/spacing ondersteunt millimetergolfcircuitlay-outs met hoge dichtheid
100% elektrische testen – Garandeert de functionele integriteit van elk bord
Typische toepassingen
•Commerciële breedbandantennes van luchtvaartmaatschappijen
• Microstrip- en striplijncircuits
• Millimetergolftoepassingen
• Radarsystemen
• Raketgeleidingssystemen
• Point-to-point digitale radio-antennes
Conclusie
Rogers RT/duroid 5880-laminaten vertegenwoordigen het toppunt van op PTFE gebaseerde materialen met ultralaag verlies voor hoogfrequente en millimetergolftoepassingen. Met een diëlektrische constante van 2,20 ± 0,02 en een dissipatiefactor van slechts 0,0009 bij 10 GHz levert RT/duroid 5880 het laagste elektrische verlies van alle versterkte PTFE-materialen die momenteel beschikbaar zijn.
De belangrijkste voordelen zijn onder meer:
Ultralaag verlies (Df = 0,0004 – 0,0009) – Maakt werking mogelijk op Ku-band- en millimetergolffrequenties
Uitzonderlijke Dk-uniformiteit (2,20 ± 0,02) – Voorspelbare impedantiecontrole; consistente prestaties
Isotrope eigenschappen – Willekeurige microvezelversterking elimineert Dk-anisotropie
Stabiele prestaties over de frequentie heen – Constante Dk van lage frequenties tot >40 GHz
Lage vochtopname (0,02%) – Verwaarloosbaar prestatieverschil in vochtige omgevingen
NASA weinig ontgassing – Geschikt voor lucht- en ruimtevaarttoepassingen
V-0 ontvlambaarheid – UL 94-conform voor veiligheidskritische systemen
Gemakkelijke bewerkbaarheid – Kan worden gesneden, geschoren, geboord en gefreesd met behulp van standaardmethoden
Of het nu wordt gebruikt in radarsystemen, satellietcommunicatie, millimetergolf-backhaul of hoogwaardige testapparatuur, de RT/duroid 5880 biedt de ultieme verliesarme basis voor veeleisende hoogfrequente circuitontwerpen.
