4-laag RO3003 Hybride PCB met dieptegecontroleerde routing

Deze casestudy onderzoekt een 4-laags hybride printplaat die Rogers RO3003 hoogfrequent laminaat combineert met Tg170 FR-4. Het ontwerp toont een strategische aanpak voor de fabricage van RF-circuits—waarbij premium materialen alleen worden gebruikt waar hoogfrequente prestaties cruciaal zijn, terwijl kosteneffectieve FR-4 wordt benut voor structurele en laagfrequente functies.

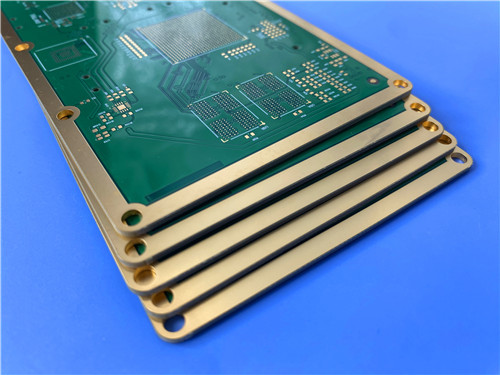

Dit is een 4-laags hybride printplaat die 10mil Rogers RO3003 gebruikt voor de hoogfrequente signaallaag en Tg170 FR-4 voor ondersteunende lagen. De printplaat meet 127 mm x 97 mm met een gelamineerde dikte van 0,694 mm. Het beschikt over dieptegestuurde routering van L2 tot L4 (niet-geplateerd), ENIG oppervlakteafwerking en groene soldeermasker met witte zeefdruk. Vijf ontwerpen werden geproduceerd, elk één stuk.

Belangrijkste conclusies

1. Hybride constructie: RO3003 + Tg170 FR-4 combineert hoogfrequente prestaties met kostenefficiëntie
2. Materiaalsstrategie: RO3003 verwerkt RF-signalen; FR-4 biedt structurele ondersteuning en laagfrequente routering
3. Speciaal proces: Dieptegestuurde routering (L2–L4) creëert nauwkeurige holtes of kenmerken zonder volledige penetratie
4. Specificaties: 10mil RO3003, 1oz koper per laag, ENIG afwerking, 0,694 mm gelamineerde dikte
5. Productie: 5 ontwerpen, 1 stuk per stuk, afmetingen 127 mm x 97 mm

Waarom hybride RO3003 + FR-4?

De hybride aanpak pakt een fundamentele afweging tussen kosten en prestaties aan in RF PCB-ontwerp.

RO3003: De specialist voor hoge frequenties

RO3003 is een keramisch gevuld PTFE-laminaat ontworpen voor RF- en microgolftoepassingen tot 40 GHz. De belangrijkste eigenschappen zijn:

1. Diëlektrische constante (Dk): 3,00 ± 0,04 bij 10 GHz — uitzonderlijke stabiliteit over temperatuur en frequentie
2. Verliesfactor (Df): 0,0010 bij 10 GHz — extreem laag signaalverlies
3. CTE: 17 ppm/°C (X), 16 ppm/°C (Y), 25 ppm/°C (Z) — afgestemd op koper voor betrouwbare geplateerde doorvoergaten
4. Thermische coëfficiënt van Dk: -3 ppm/°C — minimale drift van de diëlektrische constante over temperatuur

RO3003 elimineert de stapverandering in Dk die optreedt nabij kamertemperatuur bij standaard PTFE-glasmaterialen, waardoor het ideaal is voor automotive radar (77 GHz), ADAS en 5G mmWave-infrastructuur.

Tg170 FR-4: Het kosteneffectieve werkpaard

1. FR-4 met een glasovergangstemperatuur (Tg) van 170°C biedt:
2. Betrouwbare mechanische ondersteuning voor de totale stapel
3. Kosteneffectieve routering voor stroom-, massa- en laagfrequente signalen
4. Uitstekende dimensionale stabiliteit en betrouwbaarheid van doorvoergaten
5. Compatibiliteit met standaard PCB-verwerking

Het hybride voordeel

Door RO3003 alleen te gebruiken voor de hoogfrequente signaallaag en FR-4 voor ondersteunende lagen, bereiken ontwerpers:

1. Prestaties: RF-signalen reizen door RO3003 met laag verlies
2. Kostenreductie: Duur hoogfrequent materiaal wordt geminimaliseerd
3. Mechanische integriteit: FR-4 biedt structurele stijfheid

Deze aanpak is gebruikelijk in automotive radarmodules, 5G basisstationantennes en satellietcommunicatieterminals.

Dieptegestuurde routering (L2–L4)

Deze printplaat beschikt over dieptegestuurde routering van laag 2 tot laag 4, wat een niet-geplateerd proces is.

Wat is dieptegestuurde routering?

In tegenstelling tot standaard doorboringen die de hele printplaat doordringen, verwijdert dieptegestuurde routering materiaal tot een nauwkeurig geprogrammeerde diepte binnen de stapel. Deze techniek wordt gebruikt om:

1. Holtes te creëren voor het inbouwen van componenten
2. Interne koperlagen bloot te leggen voor aarding of thermisch contact
3. Gecontroleerde impedantietransities te vormen tussen verschillende diëlektrische media
4. Ongewenste stub-effecten in snelle via's te verwijderen

Belangrijke ontwerpoverwegingen

Succesvolle dieptegestuurde routering vereist zorgvuldige aandacht voor:

Stapelplanning: Consistente prepreg-dikte (±10 µm tolerantie) en het plaatsen van kritieke signaalovergangslagen op kernlagen (die nauwere diktetoleranties hebben) verbeteren de boornauwkeurigheid.

Z-as referentie: De meest betrouwbare methoden maken gebruik van oppervlakte-referentie dieptecontrole, waarbij de machine het werkelijke PCB-oppervlak detecteert voordat er wordt bewerkt, of oppervlaktemapping met adaptieve routering voor nauwere vereisten.

Dieptetolerantie: De industriestandaard dieptetolerantie is doorgaans ±50 µm (±2 mil), met geavanceerde fabrikanten die ±25 µm (±1 mil) bereiken.

Afmeting controleren: Bij het specificeren van dieptegestuurde kenmerken moet één afmeting worden geïdentificeerd als controlerend (doorgaans de uiteindelijke holtediepte), met de andere gemarkeerd als referentie om conflicterende toleranties te voorkomen.

Waarom niet-geplateerd?

Niet-geplateerde dieptegestuurde routering betekent dat de holtewanden en de bodem niet zijn gemetalliseerd. Dit is geschikt wanneer het kenmerk puur mechanisch is (componentvrijheid) of wanneer blootgesteld koper op de holtebodem toegankelijk moet blijven voor aarding of thermisch contact.

V: Wat is een hybride printplaat?
A: Een hybride printplaat combineert verschillende laminaatmateriaal in één stapel om prestaties en kosten te optimaliseren. Doorgaans worden hoogwaardige RF-materialen gebruikt voor kritieke signaallagen, terwijl standaard FR-4 zorgt voor stroom-, massa- en laagfrequente functies.

V: Waarom RO3003 gebruiken in plaats van FR-4 voor de RF-laag?
A: FR-4 heeft een hoog diëlektrisch verlies bij microgolfrequentie (Df ~0,012 bij 10 GHz), wat aanzienlijke signaalverzwakking veroorzaakt. De Df van 0,0010 van RO3003 minimaliseert verliezen, waardoor het essentieel is voor betrouwbare hoogfrequente prestaties.

V: Wat betekent "dieptegestuurde routering"?
A: Het is een CNC-proces waarbij het snijgereedschap tot een nauwkeurig geprogrammeerde diepte in de printplaat doordringt, in plaats van door de hele printplaat. Het wordt gebruikt voor holtes, back-drilling en het blootleggen van interne lagen.

V: Wat is de typische dieptetolerantie voor dit proces?
A: De industriestandaard tolerantie is ±50 µm (±2 mil). Geavanceerde fabrikanten die oppervlakte-referentie dieptecontrole en adaptieve routering gebruiken, kunnen ±25 µm (±1 mil) bereiken.

V: Waarom is de routering niet-geplateerd?
A: Niet-geplateerde routering wordt gebruikt wanneer het kenmerk geen elektrische verbinding vereist—zoals holtes voor componentvrijheid of toegang tot blootgesteld koper voor aarding. Plating zou onnodige processtappen en kosten toevoegen.

V: Wat zijn typische toepassingen voor hybride RO3003 printplaten?
A: Automotive radar (77 GHz), ADAS-sensoren, 5G mmWave-infrastructuur, satellietcommunicatieterminals en hoogfrequente testapparatuur.

V: Hoe gaat de printplaat om met de CTE-mismatch tussen RO3003 en FR-4?
A: De CTE-mismatch wordt beheerd door een symmetrisch stapelontwerp, compatibele bindmaterialen (zoals Rogers 2929 prepreg) en geoptimaliseerde laminatieprofielen. Zorgvuldige procescontrole voorkomt kromtrekken en delaminatie.

Laatste gedachten

Deze 4-laags hybride RO3003 printplaat demonstreert een volwassen aanpak voor RF-ontwerp: gebruik het juiste materiaal voor de juiste functie. Door de uitzonderlijke hoogfrequente prestaties van RO3003 te combineren met de kosteneffectiviteit en mechanische sterkte van FR-4, bereikt het ontwerp zowel prestaties als economische efficiëntie. De toevoeging van dieptegestuurde routering voegt nog een laag van verfijning toe, waardoor nauwkeurige interne kenmerken mogelijk zijn zonder de integriteit van de printplaat te compromitteren.
