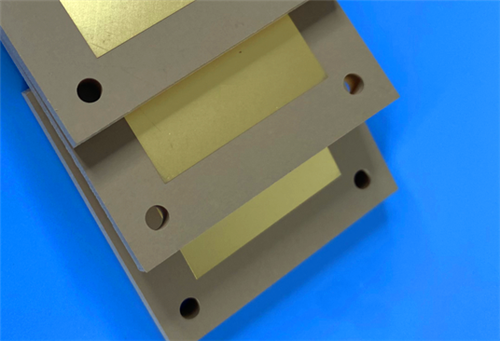

Een 2-laags Wangling TP440 hoogfrequente PCB voor geminiaturiseerde antennetoepassingen

Een tweelagig Wangling TP440 hoogfrequente PCB voor miniaturiseerde antenne-toepassingen

Inleiding

In de wereld van RF- en microgolfontwerp is materiaalkeuze misschien wel de meest kritische beslissing die een ingenieur kan nemen.uitzonderlijke stabiliteitDeze case study onderzoekt een maatwerk PCB gebouwd op Wangling TP440 materiaal,een uniek hoogfrequente thermoplast met een dielectrische constante (Dk) van 4.4Dit bord illustreert de mogelijkheden van de TP-serie, met name de mogelijkheid om circuits te miniaturiseren zonder de prestaties in gevaar te brengen.

Projectoverzicht en technische specificaties

Dit project omvatte het ontwerp van een compact, tweelaags stijf PCB met een afmeting van 67,5 mm x 58,6 mm. Het bord kenmerkt zich door zijn minimalistische ontwerp, met slechts 11 componenten, 19 pads,en een enkel netDe eenvoudige vormgeving getuigt van de efficiëntie van het gekozen materiaal;de inherente eigenschappen van de TP440-kern maken een eenvoudige, maar toch een high-performance circuit.

De volledige constructiedetails zijn als volgt:

• Basismateriaal: Wangling TP440 (een met keramiek gevulde polyfenyleenoxideharscomposit).
• Aantal lagen: 2-lagig stijf PCB.
• Afmetingen: 67,5 mm x 58,6 mm, +/- 0,15 mm.
• Minimaal spoor/ruimte: 6/8 mil.
• Minimale gatgrootte: 0,3 mm.
• Blind Vias: Nee.
• Voltooide plaatdikte: 0,6 mm.
• Afgerond Cu-gewicht: 1 oz (35 μm) buitenste lagen.
• Via Platingdikte: 20 μm.
• Oppervlakteafwerking: onderdompelingsgoud (ENIG).
• Silkscreen & Solder Mask: Geen.
• Kwaliteitsstandaard: IPC-klasse 2.
• 100% elektrische test: gebruikt voor verzending.

Het kernmateriaal: Wangling TP440

De prestaties van het PCB zijn afhankelijk van zijn kernmateriaal, Wangling TP440, dat deel uitmaakt van een unieke reeks hoogfrequente thermoplastiek die het onderscheidt van conventionele PCB-substraten.In tegenstelling tot standaardmaterialen versterkt met glasvezelDe dielektrische laag van TP440 bestaat uit een precieze mix van keramiek en PPO-hars.

De definitieve eigenschap van de Wangling TP-serie is de instelbare dielectrische constante (Dk).De TP440-variant is gespecificeerd met een Dk van 4.4 ± 0,09 en een lage dissipatiefactor (Df) van 0,0010 bij 10 GHz, waardoor minimaal signaalverlies bij hoge frequenties wordt gewaarborgd.Stabiel Dk en zeer laag verlies zijn cruciaal voor toepassingen waar signaalintegritie van het grootste belang is..

Belangrijke voordelen voor veeleisende toepassingen

De keuze vanTP440 materiaal voor dit PCBwerd gedreven door verschillende belangrijke eisen die typisch zijn voor geavanceerde antennesystemen:

Miniaturisatie: voor een bepaalde frequentie is de fysieke grootte van een circuitelement zoals een patch-antenne omgekeerd evenredig aan de vierkantswortel van de dielectrische constante.Een hogere Dk maakt een aanzienlijk kleiner antenneontwerp mogelijkDe Dk van 4,4 van de TP440 zorgt voor een compacter vormfactor in vergelijking met standaardmaterialen (zoals FR-4 met een Dk van ~ 4,3-4,5) en behoudt tegelijkertijd een superieure prestatie op hoge frequentie.

Hoogfrequentiestabiliteit: het TP-materiaal behoudt zijn lage dielectriciteitsverlies over een breed frequentiebereik, tot en met 10 GHz.Deze stabiliteit is essentieel voor een consistente prestaties in toepassingen zoals GPS, satellietcommunicatie en andere RF-systemen.

Omgevingsbestendigheid: het bord is ontworpen voor betrouwbaarheid in extreme omgevingen. Het TP440-materiaal beschikt over een langdurig werkbereik van -100 °C tot +150 °C, waardoor het geschikt is voor luchtvaart,militairHet is ook bestand tegen straling en vertoont een lage uitgassing, een cruciale eigenschap voor vacuümomgevingen.

Superieure bewerkbaarheid: TP-materiaal is veel gemakkelijker te bewerken, hoewel het een prestatie biedt die vergelijkbaar is met, of beter is dan, kwetsbare keramische substraten.Het kan worden verwerkt met behulp van standaard methoden zoals boren, etsen en snijden, waardoor de dure en complexe behandeling van keramiek wordt vermeden.

Ontwerp voor productie (DFM) en betrouwbaarheid

Dit PCB is vervaardigd met strenge kwaliteitscontrole maatregelen. Het productieproces is in overeenstemming met de IPC-Klasse-2 norm, waardoor een hoge betrouwbaarheid in commerciële en industriële omgevingen.De beslissing om soldeermaskers en zijderappen weg te laten is waarschijnlijk om verstoring van het signaalpad met hoge frequentie of om groottebeperkingen te voorkomen.Het gebruik van onderdompeling goud (ENIG) oppervlak afwerking zorgt voor een vlakke, soldeerbare oppervlak met uitstekende corrosiebestendigheid en lage contactweerstand,ideaal voor RF-toepassingenOm de functionaliteit te garanderen, is het bord voor verzending onderworpen aan een 100% elektrische test.

Conclusies

Dit op maat gemaakte PCB-ontwerp is een mooi voorbeeld van hoe het gebruik van geavanceerde materialen zoals Wangling TP440 ingenieurs in staat stelt de grenzen van hoogfrequente circuitontwerp te verleggen.Door gebruik te maken van een materiaal met een stabieleDeze compacte PCB is geschikt voor gebruik in kritieke toepassingen zoals GPS-antennes, Beidou-navigatiesystemen,elektronica voor rakettenHet succes van dit project benadrukt het belang van het kiezen van het juiste substraat om te kunnen voldoen aan de unieke uitdagingen van RF en microgolftechniek.
