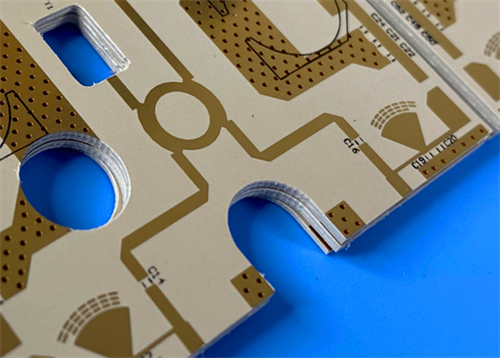

Een diepe duik in een hoogwaardig, maskerloos RF DiClad 527 PCB-ontwerp

In de wereld van hoogfrequente elektronica is het mantra vaak: ‘less is more’. Wanneer signaalintegriteit van het grootste belang is, moet elke materiaalkeuze, elke ontwerpbeslissing en elk productieproces nauwgezet onder de loep worden genomen. Dit is het verhaal van een fascinerend, op maat gemaakt PCB-project dat dit principe belichaamt, waarbij gebruik wordt gemaakt van de geavanceerde eigenschappen van een gespecialiseerd substraat om een ​​robuust, krachtig tweelaags bord te creëren.

De opdracht: een basis voor uitmuntendheid op het gebied van hoge frequenties

Dit project concentreerde zich op het ontwerp en de fabricage van een 2-laags stijve printplaat. De kern ervan was een specifiek materiaal: Rogers DiClad 527. Dit was geen standaard FR-4-ontwerp; het was een bord dat vanaf de grond af aan werd gebouwd om uit te blinken in veeleisende RF- en microgolftoepassingen.

De stuklijst decoderen: het ‘waarom’ achter het ‘wat’

De specificaties van deze PCB onthullen een duidelijke ontwerpfilosofie gericht op prestaties, precisie en betrouwbaarheid voor hoogfrequente signalen.

Het substraat: Rogers DiClad 527

De meest kritische keuze was het basismateriaal. In tegenstelling tot standaard FR-4 is DiClad 527 een PTFE (Teflon) composiet versterkt met geweven glasvezel. Dit is een klassieke materiaalfamilie voor hoogfrequent werk, omdat PTFE inherent een laag signaalverlies heeft.

Wat maakt de*527*variant speciaal is de hogere verhouding glasvezelversterking. Dit geeft het een superieure maatvastheid in vergelijking met sommige andere PTFE-materialen. De belangrijkste eigenschappen op 10 GHz zijn een stabiele diëlektrische constante (Dk) tussen 2,40 en 2,60 en een uitzonderlijk lage dissipatiefactor (Df) van 0,0017. Voor een ingenieur betekent dit een voorspelbare impedantie, minimale signaalverzwakking en consistente prestaties over een breed frequentiebereik.

Een minimalistische ontwerpfilosofie: geen soldeermasker

Een van de meest opvallende kenmerken van deze PCB is de volledige afwezigheid van een soldeermasker op zowel de bovenste als de onderste laag. Voor degenen die gewend zijn alomtegenwoordige groene (of zwarte, rode, blauwe) borden te zien, lijkt dit misschien vreemd. Voor hoogfrequente ontwerpen is het echter een bewuste keuze:

1. Signaalintegriteit:Soldeermasker heeft een diëlektrische constante en een eigen dissipatiefactor. Bij hoge frequenties kan dit materiaal een bron van signaalverlies en impedantievariatie worden. Door het te verwijderen, verplaatst het signaal zich in een meer gecontroleerde, consistente omgeving, waarbij het voornamelijk alleen interactie heeft met het hoogwaardige DiClad-substraat en koper.

2.

3. Hoogspanningstoepassingen:De afwezigheid van een diëlektrische laag kan ook gunstig zijn bij ontwerpen met hoge spanningspotentialen of hoogvermogen RF, waarbij defecten aan het soldeermasker of boogvorming een probleem kunnen zijn.

Constructie- en prestatiestatistieken

De fabricagedetails van de PCB versterken het prestatiegerichte ontwerp verder:

• Bordafmetingen:49,63 mm x 91,54 mm met een nauwe tolerantie van +/- 0,15 mm, wat aangeeft dat er behoefte is aan een nauwkeurige mechanische pasvorm.

• Opstapelen:Een klassieke tweelaagse constructie met 35 μm (1 oz) koper aan beide zijden van een 0,508 mm (20 mil) DiClad-kern.

• Spoor/ruimte:Een minimum van 4/6 mils, wat de noodzaak aantoont van fijne routing om de 36 componenten en 104 pads binnen het compacte bordgebied te huisvesten.

• Oppervlakteafwerking:Immersion Gold (ENIG) biedt een vlak, soldeerbaar oppervlak, dat uitstekend geschikt is voor de 41 SMT-pads aan de bovenzijde, en ook corrosiebestendig is.

• Testen:Een 100% elektrische test vóór verzending zorgt ervoor dat het zorgvuldige ontwerp en de gespecialiseerde materialen zich vertalen in een volledig functioneel product.

De ontwerpbeslissingen: van dichterbij bekeken

Laten we de component- en netwerkstructuur onderzoeken. Het bord bevat36 componenten,104 totale pads(waarvan 63 doorlopende gaten), en19 via's. Dit is een ontwerp met gemengde technologie, waarbij gebruik wordt gemaakt van de mechanische sterkte van doorlopende componenten en de dichtheid van SMT. Het feit dat het bestuur alleen maar heeft2 nettenis bijzonder interessant. Deze grimmige eenvoud suggereert dat het bord een zeer specifiek subcircuit met potentieel hoog vermogen of hoge frequentie is, zoals een filter, een balun, een koppelaar of een eenvoudig antennevoedingsnetwerk, in plaats van een complex, multifunctioneel digitaal bord..

De IPC-Klasse-2 standaardacceptatie betekent dat het bord is ontworpen voor specifieke elektronische serviceproducten, een betrouwbaarheidsniveau dat perfect bij dit soort toepassingen past.

Conclusie: een masterclass in materiaalgedreven ontwerp

Deze op maat gemaakte printplaat is een schitterend voorbeeld van hoe materiaalkeuze het hele ontwerpproces aandrijft. Door Rogers DiClad 527 te kiezen, zorgde de ontwerper ervoor dat het bord een optimale basis had voor hoogfrequente prestaties. De beslissing om af te zien van een soldeermasker, een ogenschijnlijk klein detail, onthult een diep begrip van hoe parasitaire verliezen een signaal kunnen verslechteren. De precieze constructie, inclusief het specifieke kopergewicht, de plaatdikte en de nauwe toleranties, tonen aan dat we ons inzetten voor het produceren van een betrouwbaar product met een hoog rendement.

Dit bord is niet zomaar een verzameling componenten op een substraat; het is een bewijs van de kracht van doelgerichte techniek: een apparaat waarbij elk materiaal en elke specificatie is gekozen om een ​​specifieke, hoogwaardige missie te vervullen.
