Custom PCB Case Study: Ultra-dunne F4BME220 voor compacte RF- en microgolfontwerpen

Custom PCB Case Study: Ultra-dunne F4BME220 voor compacte RF- en microgolfontwerpen

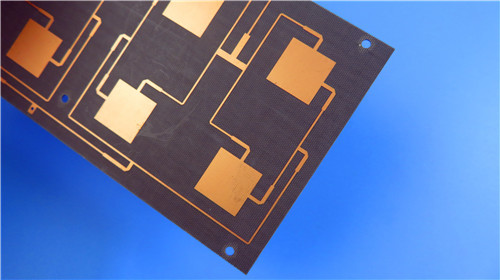

Vandaag laat ik een aangepaste PCB zien die de grenzen van miniaturisatie verlegt: een ultra dunne 0,1 mm-plaat gebouwd op F4BME220 voor veeleisende RF- en microgolftoepassingen.

Dit.aangepaste PCBHet gebruikte F4BME220, een PTFE-gebaseerd hoogfrequentielaminaat, om een ultra dunne einddikte van 0,1 mm te bereiken.het behoudt een uitstekende RF-prestatie en is ideaal voor gefasiseerde array-antennes, satellietcommunicatie en andere microwave-toepassingen met beperkte ruimte.

Belangrijkste lessen

Materiaal: F4BME220 hoogfrequentielaminaat op basis van PTFE (Dk 2.2 typisch)

Belangrijkste voordelen: Ultra dunne 0,1 mm constructie maakt extreme miniaturisatie mogelijk

Afmeting van het bord: 79 mm x 65,3 mm

Constructie: dubbelzijdig met alleen groen soldeermasker bovenaan, alleen witte zijderuimte bovenaan

Bijzondere eigenschap: Extrem dunne kern (0,1 mm) voor compacte, lichte ontwerpen

Kwaliteit: IPC-klasse 2 met 100% elektrische test

De uitdaging: Extreme miniaturisatie zonder de prestaties op te offeren

Onze klant had een uitzonderlijk dunne RF-plaat nodig, slechts 0,1 mm dik.compact ontwerp dat in krappe ruimtes past en tegelijkertijd een uitstekende hoge frequentieprestatie biedt voor microgolf- en radarsystemenStandaard platenmaterialen kunnen deze dikte niet bereiken zonder de vereiste elektrische eigenschappen te behouden.

Onze oplossing: F4BME220 hoogfrequente laminaat

We kozen voor F4BME220, een PTFE-materiaal versterkt met glasvezel en PTFE-film.

Ultra-dunne constructie (0,1 mm kern)
De kern van de F4BME220 meet slechts 0,1 mm, waardoor het afgewerkte bord een dikte heeft van 0,1 mm. Deze extreme dunheid is ideaal voor toepassingen waar gewicht en ruimte kritieke beperkingen vormen.

Kenmerken van lage verliezen
Het materiaal levert uitstekende elektrische prestaties met een laag dielectriciteitsverlies en zorgt voor signaalintegriteit bij microgolffrequenties.

Breed Dk-bereik (2.17·3.0)
Met de beschikbare aanpassing van Dk kunnen ontwerpers de dielectrische constante afstemmen op specifieke impedantie-eisen.ideaal voor het minimaliseren van signaalverlies.

Uitstekende stabiliteit
Het materiaal biedt een betere stabiliteit in vergelijking met de standaard F4B, met een verhoogde isolatieweerstand en een consistente prestatie over frequenties.

Lage uitgassing
Het materiaal vertoont lage uitlaatkwaliteiten, waardoor het geschikt is voor lucht- en ruimtevaart- en vacuümtoepassingen.

Specificaties van het bord

Ontwerpstatistieken

Het 2-net ontwerp geeft een gespecialiseerd RF-subcircuit aan.De hoge via-telling (37) ten opzichte van componenten is opmerkelijk. Dit suggereert een dichte routing en mogelijk complexe onderlinge verbindingen binnen een compact gebiedDe minimale gaatengrootte van 0,25 mm vergroot de grenzen van de mechanische boorkracht.

Waarom ultradunnen belangrijk zijn

0.1 mm is uitzonderlijk dun voor een stijf PCB.

Gewichtsreductie: essentieel voor ruimtevaart, UAV en draagbare toepassingen

Ruimtebesparing: integratie in gesloten ruimtes

Flexibiliteit: het benaderen van een flexibele schakeldunne, met behoud van de eigenschappen van een stijf substraat

Signalintegrity: kortere signaalpaden in bepaalde configuraties

Vergelijking: Hoe F4BME220 opstapelt

Waarom dit belangrijk is:De F4BME220 biedt de dunheid van geavanceerde PTFE-materialen met een goede RF-prestatie tegen een kosteneffectieve prijs.

Ontwerpkeuzes: speciaal gebouwd voor RF

Groen soldeermasker (alleen bovenaan)
De bovenste laag is voorzien van een groen soldeermasker voor de bescherming van de componenten, terwijl de onderkant naakt blijft voor optimale RF-prestaties en om de dikte te minimaliseren.

Witte zijdeplaat (alleen bovenaan)
Een duidelijke identificatie van de onderdelen aan de bovenkant vereenvoudigt de montage en het oplossen van problemen.

Onderdompeling Goud afwerking
Biedt een vlak, lasbaar oppervlak met een uitstekende corrosiebestendigheid.

5/8 mil Trace/Space
De fijne routing maakt compacte lay-outs mogelijk binnen het kleine bordgebied.

Ideale toepassingen

Fase-array-antennen waarvoor lichtgewicht, compacte voedingsnetwerken nodig zijn

Satellietcommunicatiesystemen met strikte gewichtsbeperkingen

Microwave- en RF-modules in ruimtebeperkte behuizingen

Faseverschuivers en passieve componenten

andere elektrische apparaten, met een vermogen van niet meer dan 50 W

antennes voor basisstations

V: Hoe wordt een dikte van 0,1 mm bereikt?

A: De F4BME220-kern wordt vervaardigd met een dikte van 0,1 mm. Met de toevoeging van koperschichten blijft de totale afgewerkte dikte 0,1 mm, aangezien het koper in de stackup-specificatie wordt opgenomen.

V: Is een 0,1 mm bord broos?
A: Hoewel F4BME220 dunner is dan standaardplaten, behoudt het voldoende stijfheid voor de meeste toepassingen.

V: Waarom kiezen voor F4BME in plaats van duurdere PTFE-materialen?
A: F4BME biedt uitstekende RF-prestaties tegen een kosteneffectievere prijs, met het bijkomende voordeel van uiterst dunne bouwcapaciteiten.

V: Wat is de betekenis van 37 vias voor een 2-net ontwerp?
A: De hoge via-telling suggereert complexe afscherming, aarding of onderlinge verbindingen binnen het RF-circuit, die waarschijnlijk meerdere grondpunten verbinden of een gestructureerd grondvlak creëren.

V: Kan deze dikte met andere materialen worden bereikt?
A: Ja, maar F4BME biedt specifiek de combinatie van dunheid, weinig verlies en kosteneffectiviteit die het de juiste keuze voor deze toepassing maakte.

De extreme dunheid en uitstekende RF-prestaties van de F4BME220 maken het een uitstekende keuze voor toepassingen waar gewicht en ruimte een premie zijn.Gecombineerd met zijn lage uitgassingskenmerken en kosteneffectiviteitHet is ideaal voor ruimtevaart, satellieten en compacte magnetronen.

Heb je een ultra dunne RF-project in gedachten?
