Casestudy Custom PCB: High-Dk TMM10i voor Compacte RF-ontwerpen

Hallo, ik ben Sally. Vandaag presenteer ik een custom PCB die een veelvoorkomende uitdaging in RF-ontwerpen aanpakt: het passen van hoogwaardige circuits in een compacte ruimte.

Deze custom PCB maakt gebruik van Rogers TMM10i, een thermohardend microgolfmateriaal met een hoge diëlektrische constante (Dk 9,80), om een aanzienlijke reductie van de bordgrootte te realiseren met behoud van uitstekende RF-prestaties. Het is ideaal voor compacte satellietcommunicatie-, GPS- en filtertoepassingen waar ruimte schaars is.

Belangrijkste punten

Materiaal: Rogers TMM10i keramisch gevuld thermoharder met Dk van 9,80

Belangrijkste voordeel: Hoge Dk maakt kleinere circuitgeometrieën mogelijk

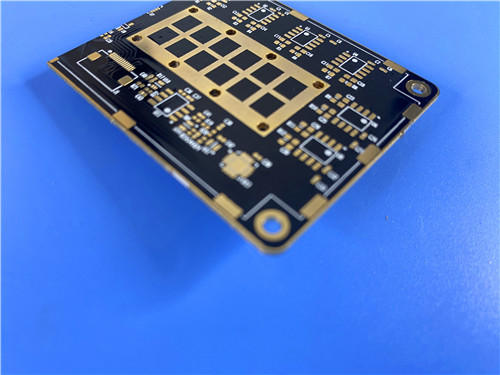

Bordgrootte: 104,8 mm x 99,01 mm, 0,8 mm dik

Constructie: Dubbelzijdig met zwarte soldeermasker aan beide zijden, witte zeefdruk aan beide zijden

Speciale functie: Randbeplating voor afscherming of bord-naar-bord-verbinding

Kwaliteit: IPC-Klasse-2 met 100% elektrische testen

De Uitdaging: Ruimte Zonder Compromis

Onze klant had een RF-bord nodig dat uitstekende elektrische prestaties kon leveren op een relatief kleine footprint. De belangrijkste eis was het bereiken van de gewenste circuitkenmerken zonder de bordgrootte te vergroten. Standaard RF-materialen konden simpelweg niet de benodigde prestaties leveren in de beschikbare ruimte.

TMM10i

We hebben gekozen voor Rogers TMM10i, een thermohardend keramisch gevuld microgolfmateriaal. Hier is waarom:

Hoge Diëlektrische Constante (Dk = 9,80 ± 0,245 bij 10 GHz)
Dit is het opvallende kenmerk van het materiaal. Een hogere Dk maakt aanzienlijk kleinere circuitgeometrieën mogelijk — wat betekent meer functionaliteit op hetzelfde bordoppervlak. Voor RF-ontwerpers vertaalt dit zich in compacte filters, koppelaars en aanpassingsnetwerken die anders veel grotere borden zouden vereisen.

Lage Verliezen (Df = 0,0020 bij 10 GHz)
Ondanks zijn hoge Dk behoudt TMM10i een lage dissipatiefactor, wat zorgt voor minimale signaalverzwakking — cruciaal voor gevoelige RF-toepassingen.

Thermisch Beheer (0,76 W/mK)
De thermische geleidbaarheid van het materiaal helpt bij het afvoeren van warmte van eindversterkers en andere componenten met hoog vermogen, waardoor de levensduur van het apparaat wordt verlengd en een betrouwbare werking wordt gegarandeerd.

Thermoharde Stabiliteit
In tegenstelling tot PTFE-materialen is TMM10i bestand tegen kruip en koude vloei. De CTE is afgestemd op koper (19 ppm/K in X/Y-assen), wat zorgt voor betrouwbare doorverbindingen door temperatuurcycli heen.

Verwerkingsvoordelen
Het materiaal vereist geen natriumnaftanaatbehandeling voorafgaand aan het chemisch verzinken, wat de productie vereenvoudigt en de kosten verlaagt.

Bord Specificaties

Ontwerp Statistieken

Het 2-net ontwerp duidt op een gespecialiseerd RF-subcircuit — waarschijnlijk een filter, koppelaar of eindversterkertrap. Het hoge aantal doorverbindingen suggereert componenten die mechanische sterkte en betrouwbare verbindingen vereisen.

Vergelijking: Hoe TMM10i zich verhoudt

Waarom dit belangrijk is: TMM10i biedt de hoogste Dk onder gangbare RF-substraten, waardoor de kleinste circuitgeometrieën mogelijk zijn. De thermoharde constructie biedt superieure mechanische stabiliteit in vergelijking met PTFE, terwijl de lage verliezen behouden blijven.

Ideale Toepassingen

Met zijn combinatie van hoge Dk, lage verliezen en thermoharde stabiliteit is dit ontwerp speciaal gebouwd voor:

• RF- en microgolfcircuits die compacte ontwerpen vereisen
• Eindversterkers en combiners waar thermisch beheer belangrijk is
• Filters en koppelaars die profiteren van kleinere geometrieën
• Satellietcommunicatiesystemen waar ruimte schaars is
• GPS- en patchantennes die nauwkeurige impedantiecontrole vereisen
• Chiptesters die consistente, betrouwbare prestaties nodig hebben

V: Waarom TMM10i kiezen boven andere high-Dk materialen?

A: TMM10i biedt uitstekende elektrische prestaties gecombineerd met thermoharde stabiliteit. Het is bestand tegen kruip en koude vloei, behoudt dimensionale stabiliteit over tijd en vereist geen speciale voorbehandeling voor het verzinken.

V: Wat maakt een high Dk materiaal gunstig?
A: Een hogere Dk maakt een kleinere golflengte binnen het substraat mogelijk, wat kortere transmissielijnen en kleinere passieve componenten betekent. Dit resulteert in compactere PCB-ontwerpen zonder prestatieverlies.

V: Waarom ENIG oppervlakteafwerking gebruiken?
A: ENIG biedt een vlak, soldeerbaar oppervlak met uitstekende corrosiebestendigheid. Het is ideaal voor SMT-componenten met fijne pitch en biedt een goede houdbaarheid.

V: Wat is het doel van randbeplating?
A: Randbeplating biedt verschillende voordelen: verbeterde EMI-afscherming, mechanische sterkte en extra aardingspaden. Het kan ook worden gebruikt voor bord-naar-bord-verbindingen in moduleontwerpen.

V: Waarom is de CTE-afstemming op koper belangrijk?
A: Wanneer de CTE niet is afgestemd, veroorzaakt temperatuurcycli spanning aan de koper-substraat-interface, wat kan leiden tot gebroken of defecte doorverbindingen. Het afstemmen van de CTE op koper zorgt voor betrouwbaarheid op lange termijn.

V: Is TMM10i gemakkelijk te verwerken?
A: Ja. In tegenstelling tot PTFE-materialen vereist TMM10i geen natriumnaftanaatbehandeling voor het chemisch verzinken. Alle standaard PCB-fabricageprocessen kunnen worden gebruikt.

Slotgedachten

De hoge diëlektrische constante van TMM10i maakt een aanzienlijke reductie van de bordgrootte mogelijk met behoud van uitstekende RF-prestaties. In combinatie met zijn thermoharde stabiliteit en betrouwbare verwerkingseigenschappen is het een ideale keuze voor veeleisende RF-toepassingen waar ruimte schaars is.

Heeft u een compact RF-project in gedachten? Ik hoor het graag.
