High-Dk TMM13i laminaatmateriaal voor het fabriceren van printplaten voor compacte, hoogwaardige RF-circuits

Casestudy: Custom PCB met TMM13i met hoge Dk voor compacte, hoogwaardige RF-circuits

Hallo, ik ben Sally. Vandaag presenteer ik een custom PCB die gebruikmaakt van Rogers TMM13i — een thermohardend microwavermogen met een hoge diëlektrische constante — voor veeleisende RF- en satellietcommunicatietoepassingen.

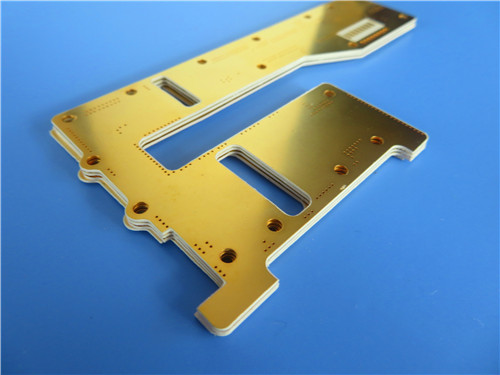

Deze custom PCB gebruikt Rogers TMM13i, een isotroop thermohardend keramisch gevuld microwavermogen met een diëlektrische constante van 12,85. De hoge Dk maakt aanzienlijke circuitminiaturisatie mogelijk met behoud van lage verliezen (Df 0,0019), waardoor het ideaal is voor compacte filters, koppelaars en satellietcommunicatiesystemen waar ruimte cruciaal is.

Belangrijkste conclusies

• Materiaal: Rogers TMM13i keramisch gevuld thermoharder (Dk 12,85)
• Belangrijkste voordeel: Hoge Dk maakt extreme circuitminiaturisatie mogelijk
• Afmetingen printplaat: 89,65 mm x 45,27 mm
• Constructie: Dubbelzijdig zonder soldeermasker of zeefdruk aan beide zijden
• Speciale eigenschap: Isotrope diëlektrische constante voor consistente prestaties
• Kwaliteit: IPC-klasse 2 met 100% elektrische testen

De uitdaging: Miniaturisatie zonder compromissen

Onze klant had een compacte RF-printplaat nodig die uitstekende elektrische prestaties kon leveren op een zeer kleine footprint. De toepassing — waarschijnlijk een filter, koppelaar of satellietcommunicatiemodule — vereiste aanzienlijke reductie van de circuitgrootte zonder in te leveren op signaalintegriteit. Standaard RF-materialen met een lagere Dk konden de vereiste miniaturisatie niet bereiken.

Rogers TMM13i

We hebben Rogers TMM13i geselecteerd, een thermohardend keramisch gevuld microwavermogen.

Hier is waarom:

Hoge diëlektrische constante (Dk = 12,85 ± 0,35 bij 10 GHz)
Dit is het bepalende kenmerk van het materiaal. Een Dk van bijna 13 maakt aanzienlijk kleinere circuitgeometrieën mogelijk — transmissielijnen, koppelaars en filters kunnen drastisch kleiner worden gemaakt in vergelijking met materialen met een lagere Dk.

Voor compacte RF-ontwerpen is dit een gamechanger.

Lage verliezen (Df = 0,0019 bij 10 GHz)
Ondanks de hoge Dk behoudt TMM13i een lage dissipatiefactor, wat minimale signaalverzwakking garandeert.

Isotrope diëlektrische constante
In tegenstelling tot sommige anisotrope materialen, biedt TMM13i consistente elektrische prestaties in alle richtingen — cruciaal voor voorspelbaar circuitgedrag.

Thermoharde stabiliteit
Het materiaal is bestand tegen kruip en koude vloei, waardoor de dimensionale stabiliteit over tijd behouden blijft. De CTE komt nauw overeen met koper (19 ppm/K in X/Y-assen), wat zorgt voor betrouwbare geplateerde doorvoergaten tijdens thermische cycli.

Verwerkingsvoordelen
Er is geen natriumnaftanaatbehandeling nodig vóór het vernikkelen, wat de productie vereenvoudigt. Het materiaal is ook loodvrij procescompatibel en UL 94V-0 gecertificeerd.

Specificaties printplaat

Ontwerpstatistieken

Het 2-net ontwerp bevestigt dat dit een gespecialiseerd RF-subcircuit is. De 38 via's suggereren complexe aardings- of afschermingsstructuren. De 32 componenten met 54 pads geven een mix van doorlopende en SMT-componenten aan voor zowel mechanische sterkte als compacte routering.

Ontwerpkeuzes: Speciaal gebouwd voor RF

Geen soldeermasker (beide zijden)
De volledige afwezigheid van soldeermasker is een bewuste keuze voor ontwerpen met hoge frequenties. Soldeermasker heeft zijn eigen diëlektrische eigenschappen die signaalverlies en impedantievariatie kunnen veroorzaken bij microgolfrequentie. Door het te verwijderen, interageert het signaal alleen met het TMM13i-substraat en de koperen sporen.

Wit zeefdruk (alleen bovenkant)
Duidelijke componentidentificatie aan de bovenkant helpt bij assemblage en probleemoplossing, terwijl de kale onderkant het RF-pad schoon houdt.

Ondergedompelde goudafwerking
Biedt een vlak, soldeerbaar oppervlak met uitstekende corrosiebestendigheid.

Geen blinde via's
Alle onderlinge verbindingen zijn doorlopende via's, wat de productie vereenvoudigt en de kosten verlaagt.

Vergelijking: Hoe TMM13i zich verhoudt

Waarom dit belangrijk is: TMM13i biedt een van de hoogste Dk waarden die beschikbaar zijn in thermohardende microwavermogens, waardoor de kleinst mogelijke circuitgeometrieën mogelijk zijn. De thermoharde constructie biedt superieure mechanische stabiliteit in vergelijking met PTFE-alternatieven.

Ideale toepassingen

• Filters en koppelaars die compacte geometrieën vereisen
• Satellietcommunicatiesystemen met strikte ruimtebeperkingen
• RF- en microgolfcircuits waar miniaturisatie cruciaal is
• Diëlektrische polarisatoren en lenzen
• Chiptesters die consistente, betrouwbare prestaties vereisen

V: Waarom TMM13i kiezen boven TMM10i of andere materialen met hoge Dk?
A: TMM13i biedt de hoogste Dk (12,85) in de TMM-serie, wat de meest agressieve circuitminiaturisatie mogelijk maakt. Als uw toepassing de kleinst mogelijke footprint vereist, is TMM13i de oplossing.

V: Wat betekent "isotroop" en waarom is het belangrijk?
A: Isotroop betekent dat de diëlektrische constante in alle richtingen hetzelfde is. Dit zorgt voor consistente elektrische prestaties, ongeacht de circuitoriëntatie, wat het ontwerp vereenvoudigt en de voorspelbaarheid verbetert.

V: Waarom is er aan beide zijden geen soldeermasker?
A: Soldeermasker introduceert diëlektrisch verlies en impedantievariatie bij hoge frequenties. Het verwijderen ervan zorgt voor het puurste mogelijke RF-signaalpad.

V: Wat is de betekenis van 38 via's met slechts 2 nets?
A: Het hoge aantal via's suggereert uitgebreide aardings- en afschermingsstructuren, waarschijnlijk het creëren van een goed gedefinieerd aardvlak of afgeschermde transmissielijnen voor gevoelige RF-signalen.

V: Is TMM13i gemakkelijk te verwerken?
A: Ja. In tegenstelling tot PTFE-materialen vereist TMM13i geen natriumnaftanaatbehandeling vóór het plateren. Standaard PCB-fabricageprocessen kunnen worden gebruikt, inclusief loodvrije assemblage.

Laatste gedachten

De extreem hoge diëlektrische constante van TMM13i maakt de meest agressieve circuitminiaturisatie mogelijk met behoud van uitstekende RF-prestaties. Gecombineerd met zijn thermoharde stabiliteit en betrouwbare verwerkingseigenschappen, is het een uitstekende keuze voor veeleisende RF-toepassingen waar ruimte absoluut een prioriteit is.

Heeft u een compact RF-project dat extreme miniaturisatie vereist? Ik hoor er graag van.

— Sally
