Laag-verlies CuClad 250 laminaat voor gevoelige microgolfcircuits: een kruislings geweven glasvezel en PTFE composiet

Vandaag laat ik een aangepaste pcb zien die een kritieke behoefte in microgolfontwerp aanpakt: het minimaliseren van signaalverlies terwijl de dielectrische constante nauwgezet wordt beheerd.

Deze maatwerk pcb gebruiktRogers CuClad 250, een gekruist geweven PTFE-composit van glasvezel met een lage dielectrische constante van 2,40 ‰ 2.55De uitgebalanceerde mechanische en elektrische eigenschappen maken het ideaal voor gevoelige RF-circuits zoals LNA's, filters en radarsystemen waar signaalintegriteit van het grootste belang is.

Belangrijkste lessen

• Materiaal: Rogers CuClad 250 PTFE composiet
• Belangrijkste voordeel: lage Dk maakt bredere lijnbreedtes mogelijk voor een lager invoegverlies

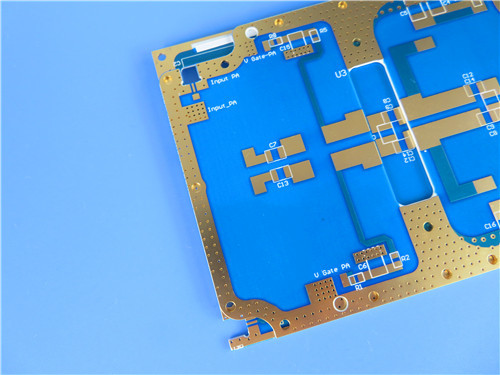

• Afmeting van het bord: 48,6 mm x 76,9 mm, 0,4 mm dik (ultra-dun)
• Constructie: dubbelzijdig met alleen blauw soldeermasker bovenaan, alleen wit zijdefilter bovenaan
• Bijzondere eigenschap: constructie van gekruiste glasvezel voor evenwichtige eigenschappen
• Kwaliteit: IPC-klasse 2 met 100% elektrische test

De uitdaging: Gevoeligheid vereist nauwkeurigheid

Onze klant had een compact RF-bord nodig voor gevoelige microgolftoepassingen, denk aan LNA's, filters en radar-front-ends.Het ontwerp vereiste een uitzonderlijk laag signaalverlies en een strakke dielectrische constante controleStandaard materialen kunnen niet de consistentie bieden die nodig is voor deze kritieke circuits.

Rogers CuClad 250

We kozen voor Rogers CuClad 250, een gekruist weefsel van glasvezel en PTFE composiet.

Laag dielectrische constante (Dk = 2,40·2,55 bij 10 GHz)
Voor gevoelige RF-circuits is elke fractie van een dB belangrijk.

Gebouwen met een kruisvormige opbouw
In tegenstelling tot standaard geweven glaslaminaat gebruikt CuClad 250 wisselende lagen die 90 graden naar elkaar gericht zijn.Dit gekruiste ontwerp biedt evenwichtige elektrische en mechanische eigenschappen in zowel de X- als de Y-richting, beter dan vergelijkbare niet-geweven versterkte laminaten.

Uitstekende verlieskenmerken (Df = 0,0017 bij 10 GHz)
De lage dissipatiefactor zorgt voor een minimale signaaldemping, cruciaal voor hoogfrequente toepassingen.

Ruimte-niveau lage uitgassing
Met een totale massaverlies van slechts 0,01%, een verzameld vluchtig condenseerbaar materiaal van 0,0%, en geen waterdampterugwinning, voldoet dit materiaal aan de veeleisende eisen van de luchtvaart.

Sterke peelingsterkte (14 lbs/in)
De hoge verhouding PTFE/glas zorgt voor een uitstekende koperen hechting, terwijl de elektrische voordelen van PTFE behouden blijven.

Specificaties van het bord

Ontwerpstatistieken

De combinatie van door-gat en SMT-componenten biedt mechanische sterkte waar nodig, terwijl compacte routing mogelijk is.4 mm ultradunne constructie is bijzonder waardevol voor ruimtebeperkte toepassingen.

Blauw soldeermasker (alleen bovenaan)

De bovenste laag is voorzien van een blauw soldeermasker voor de bescherming van de onderdelen, terwijl de onderkant naakt blijft voor optimale RF-prestaties..

Witte zijdeplaat (alleen bovenaan)
Een duidelijke identificatie van de onderdelen aan de bovenkant vereenvoudigt de montage en het oplossen van problemen.

Onderdompeling Goud afwerking
Het biedt een vlak, lasbaar oppervlak met een uitstekende corrosiebestendigheid, ideaal voor SMT-componenten met een fijne toonhoogte.

Geen blinde weg
Alle interconnecties zijn door-gat via's, die de productie vereenvoudigen en de kosten verlagen, terwijl de betrouwbaarheid behouden blijft.

Vergelijking: Hoe CuClad 250 opstapelt

Waarom dit belangrijk is:CuClad 250 biedt de laagste Dk in deze vergelijking, waardoor bredere lijnbreedten en lager invoegverlies mogelijk zijn.De door elkaar gesplitste constructie zorgt voor een superieure Dk-eenvormigheid en evenwichtige mechanische eigenschappen in vergelijking met standaard geweven PTFEDe uitstekende uitgassing maakt hem ruimtevaartklaar.

Ideale toepassingen

Met zijn lage verliezen, evenwichtige eigenschappen en uitstekende afgasprestaties is dit ontwerp speciaal ontworpen voor:

• Radarsystemen
• Elektronische tegenmaatregelen
• Elektronische ondersteuningsmaatregelen
• Microwavecomponenten, met inbegrip van LNA's, filters en koppelers
• Dk-gevoelige schakelingen waarvoor een strenge tolerantiecontrole vereist is

V: Wat is een "kruisgevouwen" constructie en waarom is het belangrijk?
A: kruisgevouwen betekent dat afwisselende lagen glasvezel 90 graden naar elkaar gericht zijn.resulterend in een betere Dk-eenvormigheid en dimensionale stabiliteit.

V: Waarom is een lage Dk gunstig voor RF-circuits?
A: Een lagere Dk zorgt voor een bredere spoorbreedte voor een bepaalde impedantie, waardoor geleiderverliezen worden verminderd.

V: Wat maakt dit materiaal geschikt voor ruimte toepassingen?
A: CuClad 250 vertoont een extreem lage uitgassing (TML 0,01%, CVCM 0,0%, WVR 0%), die voldoet aan de strenge luchtvaartvereisten voor materialen die in vacuümomgevingen worden gebruikt.

V: Waarom gebruik je een blauw soldeermasker?
A: Blauw is een standaardkleuroptie die een goed contrast biedt voor visuele inspectie.

V: Waarom blijft de onderste laag kaal?
A: Het verwijderen van het soldeermasker van de onderste laag elimineert elke bijdrage van dielektrisch verlies van het maskermateriaal, waardoor de RF-prestaties aan die zijde worden geoptimaliseerd.

V: Is dit materiaal makkelijk te verwerken?
A: Ja. CuClad 250 kan worden verwerkt met behulp van standaard PTFE-vervaardigingstechnieken en biedt een uitstekende schilvastheid voor betrouwbare koperen hechting.

Afsluitende gedachten

De CuClad 250's lage Dk, kruis-plied constructie, en uitstekende uitgassing eigenschappen maken het een uitstekende keuze voor gevoelige microgolf toepassingen.LNA's, of ruimte-gekwalificeerde RF-systemen, dit materiaal levert de consistentie en prestaties die je nodig hebt.
