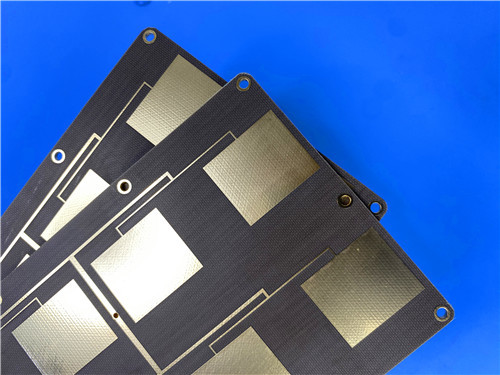

De TLX-9 PCB – 10 mil, EPIG (nikkelvrij) voor hoogfrequente dominantie

De TLX-9 PCB – 10 mil, EPIG (nikkelvrij) voor hoogfrequente dominantie

In de wereld van RF- en microgolftechniek is het substraat niet alleen een fysieke houder voor koper, maar vormt het de kern van het signaalintegriteitsspel. Als u een strakke diëlektrische controle, minimaal signaalverlies en een oppervlakteafwerking nodig heeft die uw impedantie niet verpest, hoeft u niet meer naar de standaard FR-4 te kijken.

Voer deTLX-9-printplaat(10mil, EPIG nikkelvrij). Dit is een 2-laags stijve plaat, ontworpen voor toepassingen waarbij vochtabsorptie en diëlektrische constante (DK) stabiliteit niet onderhandelbaar zijn.

Laten we de specificaties, de stapeling en waarom dit van belang is voor uw volgende LNA, antenne of krachtige versterker, op een rijtje zetten.

De basis: Taconic TLX-9

De ster van deze build is deTLX-9laminaat. Dit is een PTFE/geweven glascomposiet. In tegenstelling tot standaard RF-materialen die afhankelijk zijn van temperatuur of vochtigheid, is TLX-9 een werkpaard.

• Diëlektrische constante (DK):2,5 @ 10 GHz (strak geregeld over frequentie/temp)
• Dissipatiefactor (Df):0,0019 @ 10 GHz
• Vochtopname:<0,02% (vrijwel nul tijdens fabricage)

Waarom doet dit er toe? Een Df van 0,0019 betekent een ongelooflijk laag invoegverlies. De vochtopname van <0,02% betekent dat je faseverschuiving volgende week niet verandert omdat het weer veranderde. Dit materiaal bevat ook eenUL 94 V-0ontvlambaarheidsclassificatie, dus veiligheid wordt niet opgeofferd voor prestaties.

De constructie: minimalistisch maar krachtig

Dit is een no-nonsense, krachtig 2-laags stijf ontwerp. Bekijk de stapel:

• Bovenste laag:35 µm Koper (1 oz)
• Kern:Taconic TLX-9 – 0,254 mm (10 mil)
• Onderste laag:35 µm Koper (1 oz)

Raadsdetails:

• Afmetingen:91,6 mm x 45,3 mm (± 0,15 mm)
• Dikte:0,3 mm afgewerkt (dit is erg dun, ideaal voor strakke behuizingen of flex-to-fit-toepassingen).
• Spoor/ruimte:5/6 mils (strak genoeg voor compacte RF-routering).
• Minimale gatgrootte:0,3 mm (standaard mechanische boor).
• Via plateren:20 µm (robuust genoeg voor betrouwbaarheid).

Met name afwezig:Er isNeesoldeermasker aan de boven- of onderkant, enNeezeefdruk. Dit is opzettelijk. Voor hoogfrequente ontwerpen voegt een soldeermasker onvoorspelbaar verlies en fasevariatie toe. Een blank koper- en PTFE-oppervlak is vaak superieur.

De afwerking: waarom EPIG (nikkelvrij)?

Dit bord gebruiktEPIG (stroomloos palladium-immersiegoud), specifiek deNikkelvrijvariant.

Standaard ENIG gebruikt een nikkelbarrièrelaag. Nikkel is ferromagnetisch en verliesgevend bij hoge frequenties. Door het nikkel te verwijderen en EPIG te gebruiken, krijgt u:

• Goud(voor soldeerbaarheid en corrosiebestendigheid)
• Palladium(als diffusiebarrière)
• Geen magnetische verliezenin uw RF-paden.

Dit is de gouden standaard (woordspeling bedoeld) voor RF-borden waarbij elke 0,1 dB verlies ertoe doet.

PCB-statistieken: eenvoudig maar functioneel

Als we naar de netlijst en het aantal pads kijken, wordt bevestigd dat dit een gericht RF-circuit is en geen complex digitaal moederbord.

• Componenten:29
• Totaal aantal pads:45
• Pads voor doorlopende gaten:24 (waarschijnlijk voor connectoren of RF-componenten met doorgaand gat)
• Top SMT-pads:21
• Onderste SMT-pads:0 (Alle componenten aan bovenzijde)
• Via's:19
• Netten:2 (In wezen een enkel RF-pad plus aarde. Zeer schoon).

Thermische en mechanische prestaties

RF-componenten worden heet. TLX-9 gaat er goed mee om:

• Thermische geleidbaarheid:0,19 W/m/K (respectabel voor PTFE).
• CTE (xy):9-12 ppm/°C (komt goed overeen met koper – goede betrouwbaarheid tijdens thermische cycli).
• CTE (z-as):130-145 ppm/°C (standaard voor PTFE; zorg ervoor dat uw geplateerde gaten robuust zijn).
• Schilsterkte:12 lbs/lineaire inch (1oz koper). U kunt de pads niet gemakkelijk optillen.

Voor wie is dit? (Typische toepassingen)

Gebaseerd op de TLX-9-eigenschappen is dit bord ontworpen voor:

1. LNA's, LNB's, LNC's(Low Noise Blocks/Converters) – Waar een laag ruisgetal en stabiele versterking van cruciaal belang zijn.

2. PCS/PCN grootformaat antennes(Persoonlijke communicatiedienst/netwerk) – De 2,5 DK maakt voorspelbare antenneafstemming mogelijk.

3. Versterkers met hoog vermogen– De hoge diëlektrische doorslag (>60 kV) en het lage verlies zorgen voor een efficiënte werking.

4. Passieve componenten(Koppelaars, filters, verdelers) – De strak gecontroleerde DK zorgt ervoor dat uw middenfrequentie niet afdwaalt.

Kwaliteit en beschikbaarheid

• Kwaliteitsnorm:IPC-Klasse-2 (standaard voor commerciële RF-hardware; laat kleine cosmetische onvolkomenheden toe, maar garandeert elektrische functionaliteit).
• Testen:100% elektrische test vóór verzending.
• Kunstwerk:Gerber RS-274-X (industriestandaard).
• Beschikbaarheid:Wereldwijd.

Het vonnis

Als u een front-end voor een gevoelige ontvanger of een zendketen met hoog vermogen in het GHz-bereik ontwerpt, is deTLX-9 10mil EPIGboard elimineert drie grote problemen: vochtdrift, door nikkel veroorzaakt verlies en DK-tolerantie.

Het is een minimalistisch bord (2-laags, geen masker, geen zijde) gebouwd voor maximale RF-prestaties. Houd er rekening mee dat u met een totale dikte van 0,3 mm en zonder soldeermasker een zorgvuldig montageproces nodig heeft. Maar voor de signaalintegriteitspurist? Dit is een droom.

Specificatie momentopname:

• Materiaal:Taconic TLX-9 (PTFE/geweven glas)
• Finish:EPIG (nikkelvrij)
• DK/Df:2,5 / 0,0019 @ 10GHz
• Dikte:0,3 mm
• Cu-gewicht:1 oz buitenlagen

Klaar om voorbij FR-4 te gaan? Dit is jouw bord.
