Dikke TMM10 5,08 mm (200 mil) laminaat voor High-Dk 9.2 RF en Antenna toepassingen

Hallo, ik ben Sally. Vandaag presenteer ik een op maat gemaakte printplaat gebouwd op Rogers TMM10—een thermohardend microgolfmateriaal met een hoge diëlektrische constante van 9,20 en een ongewoon dikke kern van 5,08 mm.

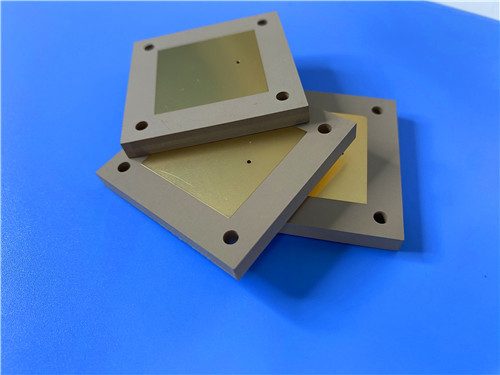

Deze op maat gemaakte printplaat werd vervaardigd met Rogers TMM10, een met keramiek gevuld thermohardend microgolfmateriaal met een diëlektrische constante van 9,20 bij 10 GHz. Een ongewoon dikke 5,08 mm (200 mil) kern werd gespecificeerd, wat resulteerde in een uiteindelijke borddikte van 5,1 mm. De hoge Dk ondersteunt compacte circuitgeometrieën, waardoor dit ontwerp zeer geschikt is voor satellietcommunicatie, GPS-antennes en chiptesters.

Belangrijkste conclusies

1. Materiaal: Rogers TMM10 — met keramiek gevuld thermohardend microgolfmateriaal (Dk 9,20)
2. Belangrijkste voordeel: Hoge Dk voor circuitminiaturisatie, thermohardende stabiliteit, optie voor dikke kern
3. Bordafmetingen: 63,9 mm x 48 mm | Uiteindelijke dikte: 5,1 mm
4. Constructie: Dubbelzijdig, geen soldeermasker aan beide zijden aangebracht, geen silkscreen gebruikt
5. Ontwerp: 26 componenten, 13 via's, 2 netten — een gericht RF-circuit
6. Kwaliteit: IPC-klasse-2 werd gehaald en 100% elektrische testen uitgevoerd

De uitdaging: Een ontwerp met hoge Dk en uitzonderlijke dikte

Een RF-bord was vereist door onze klant dat een hoge diëlektrische constante combineerde met een ongewoon dik substraat. De kern van 5,08 mm was nodig om specifieke mechanische of elektrische doelen te bereiken—hetzij voor mechanische stijfheid, specifieke impedantiekarakteristieken of antenneprestaties. Standaard dunne laminaten konden niet aan deze eisen voldoen.

TMM10 werd geselecteerd, een thermohardend microgolfmateriaal dat de voordelen van PTFE- en keramische substraten combineert. Hier is waarom het werd gekozen:

Hoge diëlektrische constante (Dk = 9,20 ± 0,230 bij 10 GHz)
Compacte circuitgeometrieën werden mogelijk gemaakt door de hoge Dk—een aanzienlijk voordeel voor ruimtebeperkte RF-ontwerpen.

Laag verlies (Df = 0,0022 bij 10 GHz)
Minimale signaalverzwakking werd gegarandeerd, cruciaal voor gevoelige RF- en microgolfcircuits.

Beschikbaarheid van dikke kern (5,08 mm / 200 mil)
Een ongewoon dikke kern werd gespecificeerd en geleverd. TMM10 is verkrijgbaar in diktes van 0,0015 tot 0,500 inch, wat uitzonderlijke ontwerpvrijheid biedt.

Thermohardende stabiliteit
Weerstand tegen kruip en koude vloei werd geboden—in tegenstelling tot PTFE-materialen. Dimensionale stabiliteit werd over tijd gehandhaafd en de CTE werd afgestemd op koper (21 ppm/K in X/Y-assen) voor betrouwbare geplateerde doorvoergaten.

Verwerkingsvoordelen
Natriumnaftanaatbehandeling was niet vereist voorafgaand aan chemisch plateren, wat de productie vereenvoudigt. Het materiaal is ook bestand tegen proceschemicaliën.

Betrouwbare draadbonding
Hars van het thermohardende materiaal maakt betrouwbare draadbonding mogelijk, een waardevolle functie voor chiptesters en gespecialiseerde RF-assemblages.

Bordspecificaties

Het 2-net ontwerp duidt op een gericht RF-subcircuit—waarschijnlijk een filter, koppelaar of antenne voedingsnetwerk. De uiteindelijke dikte van 5,1 mm is zeer ongebruikelijk voor een 2-laags bord en suggereert specifieke mechanische of elektrische vereisten.

Materiaaleigenschappen: De cijfers achter TMM10

TMM10 biedt een hoge Dk in een thermohardend materiaal, wat zowel circuitminiaturisatie als mechanische stabiliteit mogelijk maakt. Het brede diktebereik—inclusief de hier gebruikte kern van 5,08 mm—biedt uitzonderlijke ontwerpvrijheid.

TMM10 en TMM10i zijn nauw verwant, waarbij TMM10i een iets hogere Dk biedt. Beide bieden thermohardende stabiliteit en zijn verkrijgbaar in dikke kernen.

Ideale toepassingen

1. Chiptesters die betrouwbare draadbonding en consistente prestaties vereisen
2. Diëlektrische polarisatoren die profiteren van hoge Dk en dikke substraten
3. Satellietcommunicatiesystemen waar compacte, betrouwbare RF-circuits essentieel zijn
4. GPS-antennes en patchantennes die nauwkeurige impedantiecontrole vereisen

V: Waarom werd zo'n dikke kern (5,08 mm) gespecificeerd?
A: De dikke kern kan zijn gespecificeerd voor mechanische stijfheid, specifieke impedantiekarakteristieken of antenneprestaties. TMM10 is verkrijgbaar in diktes tot 0,500 inch, wat uitzonderlijke ontwerpvrijheid biedt.

V: Wat maakt TMM10 anders dan PTFE-materialen?
A: TMM10 is een thermohardend materiaal, dus het is bestand tegen kruip en koude vloei—in tegenstelling tot PTFE. Het vereist ook geen natriumnaftanaatbehandeling voor het plateren, wat de productie vereenvoudigt.

V: Waarom werd geen soldeermasker of silkscreen aangebracht?
A: Beide werden geëlimineerd om mogelijke diëlektrische verliezen of interferentie met RF-prestaties te voorkomen—cruciaal voor gevoelige microgolfcircuits.

V: Wat is de betekenis van het 2-net ontwerp?
A: Een 2-net ontwerp duidt op een gericht RF-subcircuit, zoals een filter, koppelaar of antenne voedingsnetwerk.

V: Is TMM10 geschikt voor draadbonding?
A: Ja. De thermohardende hars maakt betrouwbare draadbonding mogelijk, waardoor het waardevol is voor chiptesters en gespecialiseerde RF-assemblages.

V: Hoe gaat TMM10 om met hoge temperaturen?
A: Een ontledingstemperatuur van 425°C (TGA) wordt weerstaan, en de CTE is afgestemd op koper voor betrouwbare geplateerde doorvoergaten tijdens thermische cycli.

Laatste gedachten

Rogers TMM10 levert hoge Dk, laag verlies en thermohardende stabiliteit in een materiaal dat kan worden gespecificeerd in ongewoon dikke kernen. Wanneer uw RF-ontwerp zowel compacte geometrieën als mechanische robuustheid vereist, levert dit materiaal.
