Dik, taai en met weinig verlies: het WL-CT440 30 mil PCB

Dik, taai en met weinig verlies: het WL-CT440 30 mil PCB

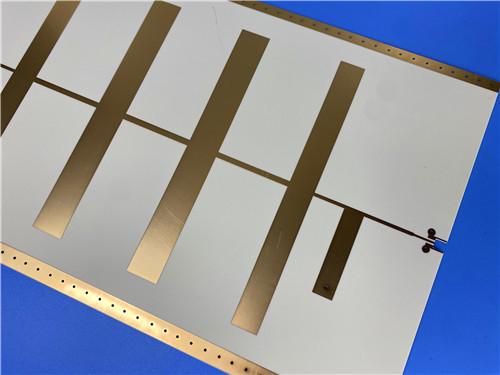

Heb je een hoogfrequente plaat nodig die dikker is dan normaal maar toch makkelijk te maken is?WL-CT44030mil ENIG PCB's.

Dit 2-lagers bord (89 mm x 63,5 mm) is gebouwd op WL-CT440a van Wangling, een thermovast koolwaterstof-keramisch composiet dat de kloof overbrugt tussen de prestaties van PTFE en de verwerkbaarheid van FR-4.

Waarom wil je het?

• FR-4 Vriendelijk:WL-CT440 maakt gebruik van standaard FR-4 fabricage technieken, geen speciale voorbereidingen, lagere kosten, snellere productie.

• Solid RF-prestaties:dielectrische constante van4.1en verdrijvingsfactor van0.004Genoeg voor de magnetron en de antenne.

• Dikke kern:Bij0.8 mm (30 mil)Deze plaat biedt mechanische stijfheid die dunnere RF laminaat niet kan evenaren.

• Stabiel als een rots.TCDK van -21 ppm/°C betekent dat uw Dk niet zal drijven met de temperatuur.

• Geen masker, geen zijdefilter.Alleen kaal laminaat, koper en ENIG.

De Specs Snapshot:

• Stack-up:Twee lagen. 35 μm koper.

• Afmaken:Onderdompelingsgoud (ENIG)

• Traces/Gaten:4/6 millimeter spoor/ruimte. 0,2 millimeter min gat grootte (dicht!)

• Statistieken:37 componenten, 49 pads, 31 via's

• Kwaliteit:IPC-Klasse-2. 100% elektrische test.

Belangrijkste eigenschappen:

• Thermische geleidbaarheid: 0,66 W/m/K (goede warmteafvoer)

• Vochtopname: 0,12% (laag)

• Hoge Tg: > 280°C

Het beste voor:Ruimtevaartapparatuur, radar, antennes, satellietcommunicatie, versterkers en navigatiesystemen.

Kortom:

Als je PTFE-achtige RF-prestaties wilt zonder de hoofdpijn van PTFE, dan is de WL-CT440 goed.Een slimme keuze voor lucht- en ruimtevaart en microgolftoepassingen.
