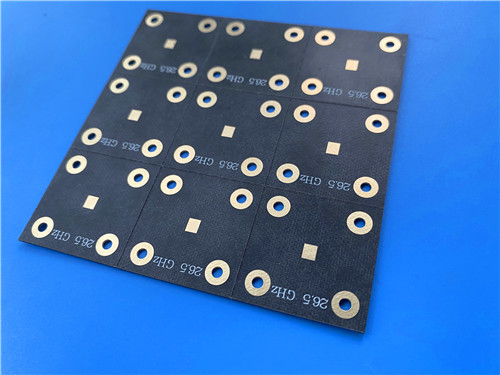

Vandaag laat ik een op maat gemaakte PCB zien.Taconic TLX-6een antennemateriaal met een groot volume dat is ontworpen voor betrouwbaarheid in extreme omgevingen.
Deze op maat gemaakte PCB is vervaardigd met Taconic TLX-6, een PTFE glasvezel laminaat met een lage en stabiele dielectrische constante.De uitzonderlijke PIM-prestaties (onder -160 dBc) maken het ideaal voor radarsystemen.Met 102 componenten en 127 via's is dit het meest complexe bord dat we ooit hebben gemaakt.
Belangrijkste lessen
- Materiaal: Taconic TLX-6 ¢ PTFE glasvezellaminaat
- Belangrijkste voordelen: uitstekende PIM-waarden (< -160 dBc), stralingsresistentie, dimensie stabiliteit
- Plaat Grootte: 105mm x 98mm. Dikte: 0,2mm (ultra dun)
- Bouw: dubbelzijdig, geen soldeermask aan beide zijden, bovenaan wit zijde
- Ontwerp: 102 componenten, 127 via's, 2 netten
- Kwaliteit: IPC-klasse 2 met 100% elektrische test
- De uitdaging: betrouwbaarheid in extreme omstandigheden
Onze klant had een hoogwaardig RF-bord nodig voor een toepassing die uitzonderlijke betrouwbaarheid vereiste onder zware omstandigheden.blootstelling aan hoge temperaturenBovendien was de uitstekende prestatie van de passieve intermodulatie (PIM) van cruciaal belang.
TLX-6Het is een PTFE glasvezel laminaat uit Taconic's hoog volume antenne materiaal serie.waarom het is gekozen:
Uitstekende PIM-prestaties
PIM-waarden onder -160 dBc werden bereikt een kritieke vereiste voor gevoelige communicatiesystemen waarbij de vervorming door intermodulatie tot een minimum moet worden beperkt.
Stralingsbestendigheid en geringe uitgassing
Het materiaal is door de NASA erkend voor zijn lage uitgassingskenmerken, waardoor het geschikt is voor satelliet- en ruimtesystemen.
Uitstekende mechanische en thermische eigenschappen
Voor PWB's die zijn geboeid aan behuizingen die tijdens de lancering van de ruimte hoge trillingen ondervinden, werd weerstand tegen kruip voorzien.
Lage en stabiele Dk
Een strak gecontroleerde dielektrische constante werd gehandhaafd over een breed frequentiebereik, waardoor een consistente elektrische prestatie werd gewaarborgd.
Dimensionale stabiliteit
Er werd een uitstekende dimensionale stabiliteit bereikt, zelfs bij extreme temperatuurschommelingen tijdens de vlucht of het fietsen in het milieu.
Lage vochtopname
Er werd een minimale vochtabsorptie gewaarborgd, waardoor prestatieverschuiving in vochtige omgevingen werd voorkomen.
Specificaties van het bord
| Kenmerken |
Specificatie |
| Afmetingen |
105 mm x 98 mm (± 0,15 mm) |
| Stack-up |
35 μm Cu / 0,089 mm TLX-6 / 35 μm Cu |
| Afgewerkte dikte |
0.2 mm (ultradun) |
| Trace/ruimte |
5/7 mils |
| Min-grootte van het gat |
0.3 mm |
| Oppervlakte afwerking |
Onderdompelingsgoud |
| Soldeermasker |
Geen (beide zijden) |
| Zilkscherm |
Wit (alleen bovenaan) |
| Beproeving |
100% elektrisch |
| Standaard |
IPC-klasse 2 |
Ontwerpstatistieken
| Metrische |
Waarde |
| Componenten |
102 |
| Totaal Pads |
98 (61 doorgat, 37 SMT) |
| Vries |
127 |
| Netten |
2 |
Het 2-netontwerp met127 viaHet gaat om een zeer complexeRF-circuitHet hoge aantal componenten (102) wijst op een geavanceerd subsysteem,Waarschijnlijk een antenne-array of een complex microgolfnetwerk.
Ontwerpkeuzes: speciaal ontworpen voor extreme omgevingen
Geen soldeermasker (beide zijden)
Het soldeermasker is weggelaten om eventuele dielectriciteitsverliezen of uitgassingsbijdragen te voorkomen, die van cruciaal belang zijn voor ruimte- en ruimtevaarttoepassingen.
Witte zijdeplaat (alleen bovenaan)
Er werd wit zijdefilter aangebracht om een duidelijke identificatie van de onderdelen mogelijk te maken.
Onderdompeling Goud afwerking
Er werd gekozen voor onderdompelingsgoud om een vlak, soldeerbaar oppervlak te bieden met een uitstekende corrosiebestendigheid.
0.2mm Ultra-dunne constructie
De ultradunne constructie maakt lichtgewicht ontwerpen mogelijk, een cruciaal voordeel voor ruimte- en ruimtevaarttoepassingen waar elke gram belangrijk is.
Vergelijking: hoe TLX-6 zich opstapelt
| Vastgoed |
TLX-6 |
Standaard FR-4 |
PTFE (typisch) |
| PIM-prestaties |
< - 160 dBc |
Armoedige |
- Goed. |
| Stralingsresistentie |
Uitstekend. |
Armoedige |
Gematigd |
| Dk Stabiliteit |
Uitstekend. |
Gematigd |
- Goed. |
| Dimensionale stabiliteit |
Uitstekend. |
- Goed. |
Gematigd |
| Vochtopname |
Laag |
Hoog |
Laag |
| UL-classificatie |
94 V0 |
94 V0 |
94 V0 |
Waarom dit belangrijk is:De TLX-6 biedt uitzonderlijke PIM-prestaties en stralingsresistentie, waardoor het ideaal is voor kritieke communicatie- en radarsystemen in extreme omgevingen.
Ideale toepassingen
- Radarsystemen die betrouwbare prestaties vereisen
- Infrastructuur voor mobiele communicatie
- Mikrogolftoetsapparatuur
- Microwave-transmissieapparaten
- met een vermogen van niet meer dan 50 kW
V: Wat maakt TLX-6 geschikt voor ruimtevaarttoepassingen?
A: Het materiaal vertoont stralingsresistentie en een lage uitgassing en is door NASA erkend voor zijn geschiktheid in ruimteomgevingen.
V: Wat is PIM en waarom is het belangrijk?
A: Passieve intermodulatie (PIM) is vervorming veroorzaakt door niet-lineariteiten in passieve componenten.
V: Waarom zijn er 127 via's met slechts 2 netten?
A: De hoge via-telling vertegenwoordigt uitgebreide aardings- en afschermingsstructuren, waardoor een goed gedefinieerd grondvlak voor de RF-signalen ontstaat.
V: Wat betekent "hoge-volume antenne materiaal"?
A: TLX-6 is ontworpen voor de massaproductie van antennes en RF-componenten, met consistentie en betrouwbaarheid op schaal.
V: Hoe werkt TLX-6 in extreme omgevingen?
A: Het materiaal weerstaat kruipen onder trillingen, weerstaat hoge temperaturen, behoudt prestaties in stralingsomgevingen en blijft stabiel in brede temperatuurbereiken.
Afsluitende gedachten
Taconic TLX-6 levert uitzonderlijke PIM-prestaties, stralingsbestandheid en mechanische robuustheid in een lichtgewicht, ultradun pakket.Wanneer uw applicatie betrouwbaarheid vraagt in de meest extreme omgevingen, dit materiaal levert.
Heb je een radar- of antenneproject in gedachten?
- Sally.
