TLX-8 50mil dik laminaat voor betrouwbare RF- en microgolf-printplaatontwerpen

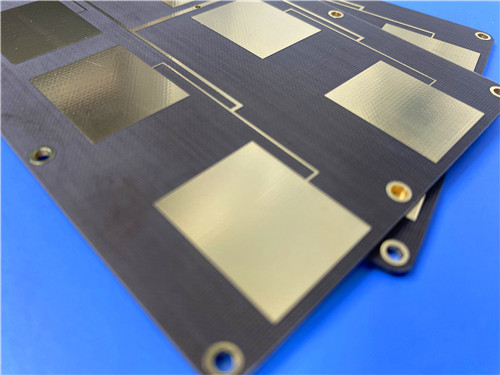

Vandaag demonstreer ik een op maat gemaakte PCB waarop is gebouwdTaconische TLX-8—een PTFE-glasvezellaminaat ontworpen voor betrouwbaarheid in een breed scala aan RF-toepassingen.

Deze op maat gemaakte PCB is vervaardigd met behulp van Taconic TLX-8, een antennemateriaal met een hoog volume met een diëlektrische constante van 2,55 en een dissipatiefactor van 0,0018 bij 10 GHz. De uitstekende PIM-prestaties (minder dan -160 dBc), maatvastheid en lage vochtabsorptie maken het ideaal voor radarsystemen, mobiele communicatie en microgolftestapparatuur.

Belangrijkste afhaalrestaurants

1. Materiaal: Taconic TLX-8 — PTFE glasvezellaminaat
2. Belangrijkste voordeel: uitstekende PIM-waarden (< -160 dBc), strak gecontroleerde Dk (2,55 ± 0,04), maatvastheid
3. Bordgrootte: 45 mm x 66,04 mm | Dikte: 1,3 mm
4. Constructie: Dubbelzijdig, aan beide zijden is geen soldeermasker aangebracht, er is geen zeefdruk gebruikt
5. Ontwerp: 13 componenten, 8 via's, 2 netten - een gericht RF-circuit
6. Kwaliteit: Er is voldaan aan IPC-Klasse 2 en er zijn 100% elektrische tests uitgevoerd
7. De uitdaging: betrouwbare prestaties in veeleisende RF-omgevingen

Onze klant had een RF-bord nodig dat consistente prestaties kon leveren onder een reeks omgevingsomstandigheden. Strakke diëlektrische constante controle, laag signaalverlies en uitstekende PIM-prestaties waren essentieel. Het ontwerp moest ook bestand zijn tegen de mechanische en thermische spanningen die kenmerkend zijn voor radar-, communicatie- en testapparatuurtoepassingen.

Er werd gekozen voor TLX-8, een PTFE-glasvezellaminaat uit Taconic's serie hoogvolume antennemateriaal. Dit is waarom er voor werd gekozen:

Strak gecontroleerde Dk (2,55 ± 0,04 bij 10 GHz)
Er werd een nauwkeurige diëlektrische constante controle bereikt, waardoor een voorspelbare impedantie en consistente elektrische prestaties over de hele linie werden gegarandeerd.

Lage dissipatiefactor (0,0018 bij 10 GHz)
Er werd verzekerd van minimaal signaalverlies, waardoor dit materiaal geschikt is voor gevoelige microgolfcircuits.

Uitstekende PIM-prestaties
PIM-waarden gemeten onder -160 dBc werden bereikt – een kritische vereiste voor communicatiesystemen waarbij intermodulatievervorming tot een minimum moet worden beperkt.

Dimensionale stabiliteit
Uitstekende stabiliteit werd aangetoond door middel van bak- en thermische stresstests, met minimale beweging in zowel machine- als dwarsrichtingen.

Lage vochtopname (0,02%)
Er werd gezorgd voor een minimale vochtopname, waardoor prestatieverlies in vochtige omgevingen werd voorkomen.

Hoge diëlektrische doorslag (> 45 kV)
Er werden uitstekende isolatieprestaties geleverd voor hoogspanningstoepassingen.

UL 94 V-0-classificatie
Vlambestendigheid werd bevestigd voor veiligheidskritische toepassingen.

Bordspecificaties

Ontwerpstatistieken

Het ontwerp met 2 netten en een bescheiden aantal via's duidt op een gefocusseerd RF-subcircuit, waarschijnlijk een filter-, koppelaar- of versterkertrap. De uitgebalanceerde mix van through-hole- en SMT-componenten zorgt voor zowel mechanische sterkte als compacte routering.

Elektrische eigenschappen

Dimensionale stabiliteit

Thermische uitzettingscoëfficiënt (25–260°C)

Thermische ontleding

Chemische/fysische eigenschappen

Waarom dit ertoe doet: TLX-8 biedt strak gecontroleerde elektrische eigenschappen, uitstekende maatvastheid en hoge thermische ontledingstemperaturen, waardoor het ideaal is voor veeleisende RF- en microgolftoepassingen.

Ideale toepassingen

Radarsystemen die betrouwbare prestaties vereisen

Mobiele communicatie-infrastructuur

Magnetrontestapparatuur

Apparaten voor microgolftransmissie

Koppelaars, splitters, combiners, versterkers en antennes

Vraag: Wat maakt TLX-8 geschikt voor toepassingen met hoge betrouwbaarheid?

A: Strak gecontroleerde Dk, lage vochtopname, uitstekende maatvastheid en een hoge diëlektrische doorslagspanning worden allemaal geleverd door TLX-8.

Vraag: Wat is PIM en waarom is het belangrijk?
A: Passieve intermodulatie (PIM) is vervorming die wordt gegenereerd door niet-lineariteiten in passieve componenten. Lage PIM (< -160 dBc) is van cruciaal belang voor communicatiesystemen om interferentie te voorkomen.

Vraag: Waarom werd er geen soldeermasker aangebracht?
A: Soldeermasker introduceert diëlektrisch verlies en impedantievariatie bij hoge frequenties. Door deze te verwijderen, wordt het zuiverst mogelijke RF-signaalpad gegarandeerd.

Vraag: Wat is de betekenis van de dimensionale stabiliteitsgegevens?
A: Minimale beweging tijdens bak- en thermische stresstests wordt gedemonstreerd, waardoor de circuitafmetingen stabiel blijven tijdens de productie en het gebruik.

Vraag: Hoe gaat de TLX-8 om met hoge temperaturen?
A: Thermische ontledingstemperaturen van 535°C (2% gewichtsverlies) en 553°C (5% gewichtsverlies) worden doorstaan, waardoor het geschikt is voor veeleisende thermische omgevingen.

Vraag: Is dit materiaal geschikt voor ruimtevaarttoepassingen?
EEN: Ja. De lage ontgassing en stralingsweerstand maken TLX-8 een uitstekende keuze voor lucht- en ruimtevaartomgevingen.

Laatste gedachten

Taconic TLX-8 levert strak gecontroleerde elektrische eigenschappen, uitstekende maatvastheid en betrouwbare prestaties in veeleisende omgevingen. Wanneer uw RF-ontwerp consistente prestaties en langdurige betrouwbaarheid vereist, biedt dit materiaal uitkomst.

Heeft u een radar- of microgolfproject in gedachten? Ik hoor het graag.
