TP2200 een keramisch gevuld PPO thermoplast met een diëlektrische constante van 22 voor extreme miniaturisatie RF en microgolf

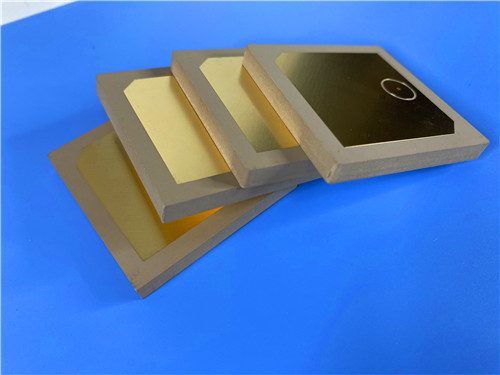

Vandaag laat ik een opmerkelijke, op maat gemaakte PCB zien, gebouwd opWangling TP2200- een glasvezelvrij thermoplastisch materiaal met een uitzonderlijk hogeeen dielectrische constante van 22.

Deze maatwerk pcb is vervaardigd met Wangling TP2200,een met keramiek gevulde PPO-thermoplastische stofmet een diëlektrische constante van 22 bij 5 GHz.ultrahoge DkHet is een zeer geschikt apparaat voor Beidou-navigatiesystemen, rakettoestellen, lontjes en miniaturiseerde antennes.Het hele circuit is ontworpen met slechts één net ∙ één signaalpad..

Belangrijkste lessen

1. Materiaal: Wangling TP2200 ceramisch gevulde PPO thermoplastische (Dk 22)
2. Belangrijkste voordelen: Ultrahoge Dk maakt extreme miniaturisatie mogelijk, bestralingsbestand, lage uitgassing
3. Plaat Grootte: 35,65 mm x 87 mm. Kerndikte: 0,8 mm.
4. Bouw: dubbelzijdig, geen soldeermasker aan beide zijden, geen zijdefilter
5. Ontwerp: 34 componenten, 16 via's, slechts 1 net ‡ een zeer gespecialiseerd ontwerp van een enkel circuit
6. Kwaliteit: IPC-Klasse 2 werd nageleefd en 100% elektrische tests werden uitgevoerd

Onze klant had een RF-bord nodig voor een missie-kritieke luchtvaarttoepassing waar ruimte een absolute premie was.Het ontwerp was nodig om een aanzienlijke miniaturisatie van de schakelingen te bereiken en tegelijkertijd een betrouwbare prestatie te behouden in extreme omgevingen, met inbegrip van stralingsblootstelling en grote temperatuurvariatiesStandaardmaterialen met een lagere Dk konden niet de vereiste afmetingsreductie bereiken.

Het werd gekozen voor TP2200, een uniek materiaal uit de Wangling TP-serie.

Ultrahoge dielectrische constante (Dk = 22 ± 0,88 bij 5 GHz)
Een Dk van 22 maakt een dramatisch kleinere circuitgeometrie mogelijk.en passieve componenten kunnen worden teruggebracht tot een fractie van de grootte die met standaardmaterialen bereikt kan worden.

Gebouw zonder glasvezel
De dielectrische laag was uitsluitend van keramiek en er werd geen glasvezeldoek gebruikt.

Een laag verlies (Df = 0,002·0,0025 bij 5 GHz)
Ondanks zijn extreem hoge Dk behoudt TP2200 een lage dissipatiefactor, waardoor minimale signaalverdunning wordt gewaarborgd.

Stralingsbestendig en weinig uitgassen
Deze eigenschappen waren van cruciaal belang voor ruimtevaart- en ruimtevaarttoepassingen.

Breed werktemperatuurbereik
Betrouwbare prestaties van -100 °C tot +150 °C werden bereikt, waardoor dit materiaal geschikt is voor de meest extreme lucht- en ruimtevaartomgevingen.

Ultralage wateropname (≤0,01%)
Er werd een minimale vochtabsorptie gewaarborgd, waardoor prestatieverschuiving in vochtige omgevingen werd voorkomen.

Goed warmtegeleidingsvermogen (0,9 W/MK)
Voor energiegevoelige toepassingen werd een effectieve warmteafvoer voorzien.

Het gebouw: Belangrijke details

Materiële eigenschappen: de cijfers achter TP2200

Waarom dit belangrijk is:TP2200Het is een van dehoogste Dk-waardenHet product is beschikbaar in een thermoplastisch materiaal, waardoor extreme miniaturisatie mogelijk is.

Ontwerpkeuzes: Speciaal ontworpen voor miniaturiseerde antennes

Geen soldeermasker (beide zijden)
Het soldeermasker is weggelaten om eventuele dielectriciteitsverliezen of uitgassingsbijdragen te voorkomen, die van cruciaal belang zijn voor ruimte- en ruimtevaarttoepassingen.

Geen zijdefilter
Silkscreen werd weggelaten om het bord schoon te houden en de RF-prestaties te optimaliseren.

Onderdompeling Goud afwerking
Het onderdompelingsgoud werd gekozen om een vlak, soldeerbaar oppervlak te bieden met uitstekende corrosiebestendigheid en draadbindend vermogen.

4/7 mil Fine-Pitch Routing
De fijne routing werd gebruikt om de dichte plaatsing van de componenten binnen het compacte bordgebied te vergemakkelijken.

Vergelijking: Hoe TP2200 opstapelt

Ideale toepassingen

1. Beidou-navigatiesystemen die compacte, betrouwbare RF-circuits vereisen
2. Missile-borne apparatuur die schok- en stralingsbestandheid vereist
3. Fuses die een extreme miniaturisatie vereisen
4. Miniaturiseerde antennes voor lucht- en ruimtevaart- en defensietoepassingen

V: Wat onderscheidt TP2200 van andere materialen met een hoog Dk-gehalte?

A: De TP2200 maakt geen gebruik van glasvezelversterking. De dielektrische is volledig samengesteld uit keramiek en PPO-hars.met een Dk van 22 waardoor extreme miniaturisatie mogelijk is.

V: Waarom heeft dit ontwerp maar één net?
A: Een enkel geleidingspad werd ontworpen, zoals een antennevoedingslijn of passief RF-netwerk.

V: Wat betekent "stralingsbestand" in de praktijk?
A: Het materiaal behoudt zijn elektrische en mechanische eigenschappen bij blootstelling aan straling (zoals in de ruimte of nucleaire omgevingen).

V: Waarom is er geen soldeermasker of zijdefilter aangebracht?
A: Beide werden geëlimineerd om eventuele dielectriciteitsverlies, uitgassing of interferentie met RF-prestaties te voorkomen.

V: Wat is de betekenis van 16 vias met een 1-net ontwerp?
A: Uitgebreide aardingsstructuren werden waarschijnlijk gecreëerd door de via-telling, waardoor een goed gedefinieerd grondvlak of afscherming voor het enkele signaalpad werd gevormd.

V: Is dit materiaal geschikt voor ruimtevaarttoepassingen?
A: Ja. De stralingsbestendigheid en de lage uitgassing maken de TP2200 een uitstekende keuze voor ruimtevaart.

Afsluitende gedachten

Wangling TP2200's ultra-hoge dielectrische constante, glasvezelvrije constructie en stralingsbestandheid maken het een uitstekende keuze voor toepassingen die extreme miniaturisatie vereisen.Wanneer ruimte een absolute premie is en betrouwbaarheid niet onderhandelbaar is, dit materiaal levert.

Heb je een miniatuur antenne of een ruimtevaartproject in gedachten?
