TP2500 hoge DK frequentie dubbelzijdige printplaat gebouwd op 0,8 mm laminaat met puur vergulden voor Aerospace RF

Hallo, ik ben Sally.aangepaste PCBgebouwd opWangling TP2500- een glasvezelvrij thermoplastisch materiaal met eeneen afwerking van zuiver goud zonder nikkel, ontworpen voor veeleisende toepassingen in de lucht- en ruimtevaart en de defensie.

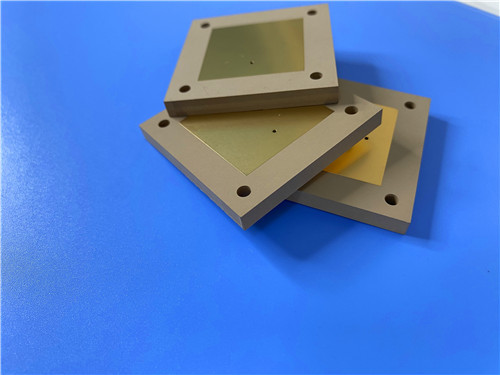

Deze op maat gemaakte PCB is vervaardigd met Wangling TP2500, eenkeramisch gevulde PPOthermoplastische materialen van deTP-serieEen nikkelvrije zuivere gouden bekleding werd aangebracht als oppervlakteafwerking, waardoor het geschikt is voor draadbinding en gevoelige RF-toepassingen.Het ontwerp is een zeer gespecialiseerd enkelcircuitcomponent, waarschijnlijk een geminiaturiseerde antenne of voedingsnetwerk voor Beidou-navigatie., raket-aangedreven uitrusting, of lontjes.

Belangrijkste lessen

Materiaal: Wangling TP2500 ceramisch gevulde PPO thermoplastisch

Belangrijkste voordelen: constructie zonder glasvezel, afwerking met puur goud zonder nikkel, stralingsbestandheid

Plaat Grootte: 78mm x 43.05mm. Afgeronde dikte: 0.9mm.

Bouw: dubbelzijdig, geen soldeermasker aan beide zijden, geen zijdefilter

Oppervlakteafwerking: zuivere goudplatering (nikkelvrij)

Ontwerp: 26 componenten, 36 via's, slechts 1 net ‡ een zeer gespecialiseerd ontwerp van een enkel circuit

Kwaliteit: IPC-Klasse 2 werd nageleefd en 100% elektrische tests werden uitgevoerd

De uitdaging: Nikkelvrije prestaties voor gevoelige RF

Onze klant had een RF-bord nodig voor een missie-kritieke luchtvaarttoepassing.Een nikkelvrije oppervlakte is een cruciale vereiste omdat nikkel licht magnetisch is en verlies kan veroorzaken of de prestaties in gevoelige RF-circuits kan beïnvloeden.Het ontwerp vereiste bovendien stralingsresistentie en een lage uitgassing voor ruimte- en defensieomgevingen.

Wangling TP2500 met Pure Gold Plating

TP2500 werd gekozen uit de Wangling TP-serie, gecombineerd met een zuivere goud (nikkelvrij) oppervlakteafwerking.

Vervaardiging uit zuiver goud
Nickel werd verwijderd uit de oppervlakte afwerking, het verwijderen van eventuele potentiële magnetische interferentie of verlies bijdrage in gevoelige RF circuits.Het zuivere goudoppervlak biedt bovendien een uitstekende draadbindingskracht, die cruciaal is voor gespecialiseerde RF-assemblages..

Gebouw zonder glasvezel
De dielectrische laag was uitsluitend van keramiek en er werd geen glasvezeldoek gebruikt.

Precieze beheersbare Dk (3 tot 25)
De Dk-waarden kunnen in de TP-serie worden afgestemd door de verhouding keramiek/hars aan te passen, wat flexibiliteit biedt voor het ontwerp van specifieke impedantie-eisen.

Stralingsbestendig en weinig uitgassen
Deze eigenschappen waren van cruciaal belang voor ruimtevaart- en ruimtevaarttoepassingen.

Breed werktemperatuurbereik
Betrouwbare prestaties van -100°C tot +150°C werden bereikt, met uitstekende laagtemperatuurweerstand.

Superieure bewerkbaarheid
In tegenstelling tot keramische ondergronden kan TP2500 worden bewerkt met behulp van standaard PCB-technieken.

Het gebouw: Belangrijke details

Ontwerpstatistieken

Het ontwerp met één net is de meest onthullende statistiek. Er is een enkel geleidingspad gecreëerd, zoals een antennevoedingslijn of een passief RF-netwerk.Dit bevestigt dat de toepassing een zeer gespecialiseerde RF component is., waarschijnlijk een geminiaturiseerde antenne of voedingsnetwerk.

Ontwerpkeuzes: speciaal gebouwd voor lucht- en ruimtevaart RF

Zuivere goudplatering (nikkelvrij)
Nickel werd verwijderd om magnetische interferentie en verlies in gevoelige RF-circuits te voorkomen.

Geen soldeermasker (beide zijden)
Het soldeermasker is weggelaten om eventuele dielectriciteitsverliezen of uitgassingsbijdragen te voorkomen, die van cruciaal belang zijn voor ruimte- en ruimtevaarttoepassingen.

Geen zijdefilter
Silkscreen werd weggelaten om het bord schoon te houden en de RF-prestaties te optimaliseren.

0.9 mm Voltooide dikte
Er werd een evenwicht gevonden tussen mechanische robuustheid en lichte constructie.

Vergelijking: Hoe TP2500 opstapelt

Waarom dit belangrijk is:TP2500 met pure goudplatering levert de draadbinding en stralingsbestandheid van keramische ondergronden met de bewerkbaarheid vanPTFEEn zonder de magnetische interferentie van nikkel.

Ideale toepassingen

1. Beidou-navigatiesystemen die compacte, betrouwbare RF-circuits vereisen
2. Missile-borne apparatuur die schok- en stralingsbestandheid vereist
3. Fuses die een extreme miniaturisatie en betrouwbaarheid vereisen
4. Miniaturiseerde antennes voor lucht- en ruimtevaart- en defensietoepassingen

V: Waarom werd een nikkelvrije zuivere gouden afwerking gespecificeerd?
A: Nikkel is licht magnetisch en kan verliezen veroorzaken of de prestaties in gevoelige RF-circuits beïnvloeden.

V: Wat maakt TP2500 anders dan PTFE-materialen?
A: TP2500 maakt geen gebruik van glasvezelversterking. De dielektrische is volledig samengesteld uit keramiek en PPO-hars.Dit elimineert Dk-variaties en biedt superieure dimensionale stabiliteit en stralingsweerstand..

V: Waarom heeft dit ontwerp maar één net?
A: Een enkel geleidingspad werd ontworpen, zoals een antennevoedingslijn of passief RF-netwerk.

V: Wat is de betekenis van 36 vias met een 1-net ontwerp?
A: Uitgebreide aardingsstructuren werden waarschijnlijk gecreëerd door de hoge via-telling, waardoor een goed gedefinieerd grondvlak of afscherming voor het enkele signaalpad werd gevormd.

V: Is zuiver goud geplakt geschikt voor draadbinding?
A: Ja, puur goud biedt een uitstekend oppervlak voor draadbinding, waardoor het ideaal is voor gespecialiseerde RF-assemblages en interconnecties op chipniveau.

V: Is dit materiaal geschikt voor ruimtevaarttoepassingen?
A: Ja. De stralingsbestendigheid en de lage uitgassing maken de TP2500 een uitstekende keuze voor ruimtevaart.

Afsluitende gedachten

De Wangling TP2500 met pure goudplatering levert een unieke combinatie van eigenschappen: glasvezelvrije constructie, nikkelvrije afwerking, stralingsbestandheid en uitstekende bewerkbaarheid.Wanneer uw RF-ontwerp draadbindingscapaciteit en vrijheid van magnetische interferentie vereist, dit materiaal levert.
