TP440 PCB gebouwd op 59mil substraat dubbelzijdig laminaat Aerospace-Grade thermoplastisch voor Mission-Critical RF

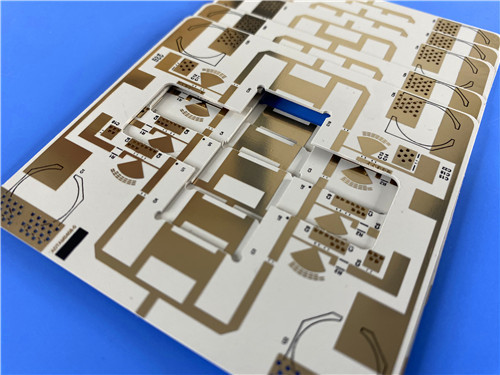

Vandaag laat ik een werkelijk unieke custom PCB zien, gebouwd op Wangling TP440—een glasvezelvrije, keramisch gevulde thermoplast, speciaal ontwikkeld voor veeleisende lucht- en ruimtevaart- en defensietoepassingen.

Deze custom PCB is gebouwd met Wangling TP440, een hoogfrequente thermoplast met een diëlektrische constante van 4,4. De glasvezelvrije constructie, stralingsbestendigheid en lage ontgassing maken het ideaal voor GPS-antennes, raketsystemen en ontstekers. Opmerkelijk is dat het hele circuit is ontworpen met slechts 1 netwerk—een enkel signaalpad, wat duidt op een zeer gespecialiseerd RF-component.

Belangrijkste punten

• Materiaal: Wangling TP440 — keramisch gevulde PPO thermoplast (Dk 4,4)
• Belangrijkste voordeel: Geen glasvezelversterking, precieze Dk, stralingsbestendigheid, lage ontgassing
• Afmetingen printplaat: 45,63 mm x 97,01 mm | Dikte: 1,6 mm
• Constructie: Dubbelzijdig, geen soldeermasker aangebracht aan beide zijden, zwarte zeefdruk alleen op de toplaag gebruikt
• Ontwerp: 24 componenten, 28 via's, slechts 1 netwerk — een zeer gespecialiseerd enkel-circuit ontwerp
• Kwaliteit: IPC-Klasse-2 is gehaald en 100% elektrische testen zijn uitgevoerd

De Uitdaging: Betrouwbaarheid in de luchtvaart ontmoet RF-prestaties

Onze klant had een hoogfrequente PCB nodig voor een missiekritieke luchtvaarttoepassing—waarschijnlijk een GPS-antenne, ontstekers of raketsystemen. De vereisten waren niet onderhandelbaar: stralingsbestendigheid, lage ontgassing, stabiele elektrische prestaties van -100°C tot +150°C, en een compacte vormfactor.

Traditionele PTFE-materialen met glasvezelversterking konden niet de benodigde dimensionale stabiliteit of stralingsbestendigheid bieden. Keramische substraten boden de prestaties, maar waren moeilijk te bewerken en te verwerken.

Onze Oplossing: Wangling TP440

TP440 werd geselecteerd, een uniek materiaal uit de Wangling TP-serie. Hier is waarom het werd gekozen:

Glasvezelvrije constructie
De diëlektrische laag bestond uitsluitend uit keramiek en PPO-hars—er werd geen glasvezeldoek gebruikt. Dit elimineerde het "glasvezel-effect" (microscopische Dk-variaties veroorzaakt door weefpatronen), wat zorgt voor uitzonderlijke signaalconsistentie.

Precisie Gecontroleerde Dk (4,4)
Dk-waarden van 3 tot 25 kunnen in de TP-serie worden afgesteld door de verhouding keramiek tot hars aan te passen. Dk 4,4 werd geselecteerd om een optimale balans te bieden tussen miniaturisatie en signaalintegriteit.

Stralingsbestendig & Lage Ontgassing
Deze eigenschappen waren cruciaal voor ruimte- en luchtvaarttoepassingen. Het materiaal behoudt prestaties in omgevingen met hoge straling met minimale ontgassing, waardoor de besmetting van gevoelige optica of elektronica wordt voorkomen.

Breed Bedrijfstemperatuurbereik
Betrouwbare prestaties van -100°C tot +150°C werden bereikt, waardoor dit materiaal geschikt is voor de meest extreme luchtvaartomgevingen.

Superieure Bewerkbaarheid
In tegenstelling tot keramische substraten (die gespecialiseerde verwerking vereisen), kan TP440 worden bewerkt met standaard PCB-technieken—boren, frezen, scheren en etsen werden allemaal toegepast. Koperadhesie bleek ook betrouwbaarder te zijn dan bij vacuüm-gecoate keramische substraten.

Printplaat Specificaties

Ontwerp Statistieken

Het enkel-netwerk ontwerp is de meest onthullende statistiek—er werd één geleidend pad gecreëerd, zoals een transmissielijn, antennevoeding of een eenvoudig passief netwerk. Dit bevestigt dat de toepassing een zeer gespecialiseerd RF-component is, waarschijnlijk een antenne of voedingsnetwerk.

Geen Soldeermasker (Beide Zijden)

Soldeermasker werd geëlimineerd om mogelijke diëlektrische verliezen of ontgassingsbijdragen te voorkomen—cruciaal voor luchtvaarttoepassingen waar elke variabele moet worden gecontroleerd.

Zwarte Zeefdruk (Alleen Bovenkant)
Zwarte zeefdruk werd aangebracht om een uitstekend contrast te bieden voor componentidentificatie, terwijl een professionele uitstraling behouden bleef.

Immersie Goud Afwerking
Immersie goud werd gekozen om een vlak, soldeerbaar oppervlak te bieden met uitstekende corrosiebestendigheid en draadbondingsmogelijkheden.

1,6 mm Afgehandelde Dikte
De dikkere printplaat werd gespecificeerd om mechanische robuustheid te bieden voor luchtvaarttoepassingen waar trillings- en schokbestendigheid essentieel zijn.

Vergelijking: Hoe TP440 zich verhoudt

Waarom dit belangrijk is: TP440 levert de stralingsbestendigheid en lage ontgassing van keramische substraten met de uitstekende bewerkbaarheid van PTFE—een zeldzame combinatie. De glasvezelvrije constructie zorgt voor superieure Dk-uniformiteit.

Ideale Toepassingen

• GPS-antennes die stabiele prestaties vereisen in ruimteomgevingen
• Raketsystemen die schok- en stralingsbestendigheid eisen
• Ontstekers die compacte, zeer betrouwbare RF-circuits vereisen
• Geminimaliseerde antennes voor lucht- en ruimtevaarttoepassingen
• Beidou navigatiesatellietsystemen

V: Wat maakt TP440 anders dan PTFE-materialen?

A: Er wordt geen glasvezelversterking gebruikt in TP440—de diëlektrische laag bestaat volledig uit keramiek en PPO-hars. Dk-variaties veroorzaakt door glasvezelweefsel worden daardoor geëlimineerd, wat zorgt voor superieure dimensionale stabiliteit en stralingsbestendigheid.

V: Waarom heeft dit ontwerp slechts 1 netwerk?
A: Er werd één geleidend pad ontworpen, zoals een antenne voedingslijn of een passief RF-netwerk. Dit is typisch voor zeer gespecialiseerde RF-componenten zoals antennes en ontstekers.

V: Wat betekent "stralingsbestendig" in de praktijk?
A: Het materiaal behoudt zijn elektrische en mechanische eigenschappen wanneer het wordt blootgesteld aan straling (zoals in de ruimte of nucleaire omgevingen). Dit is cruciaal voor lucht- en defensietoepassingen.

V: Waarom werd TP440 gekozen in plaats van een keramisch substraat?
A: Vergelijkbare elektrische en stralingsbestendige eigenschappen worden geboden door TP440, maar het is veel gemakkelijker te bewerken met standaard PCB-fabricagemethoden. Keramische substraten vereisen gespecialiseerde verwerking zoals laserboren en vacuümcoaten.

V: Wat is de betekenis van 28 via's met een 1-netwerk ontwerp?
A: Uitgebreide aardingsstructuren werden waarschijnlijk gecreëerd door het hoge aantal via's, waardoor een goed gedefinieerd aardvlak of afscherming voor het enkele signaalpad werd gevormd.

V: Is dit materiaal geschikt voor ruimtevaarttoepassingen?
A: Ja. De lage ontgassing en stralingsbestendigheid maken TP440 een uitstekende keuze voor ruimte- en luchtvaartomgevingen.

Laatste Gedachten

Wangling TP440's unieke combinatie van eigenschappen—glasvezelvrije constructie, precieze Dk-regeling, stralingsbestendigheid en uitstekende bewerkbaarheid—maakt het een uitstekende keuze voor veeleisende lucht- en defensietoepassingen. Wanneer uw missie betrouwbaarheid vereist in de zwaarste omgevingen, levert dit materiaal.

Heeft u een luchtvaart- of antenneproject in gedachten? Ik hoor het graag.
