Waarom RT/duroid 6006 perfect is voor compacte RF-ontwerpen?

Wil je je RF-circuit verkleinen zonder dat je de prestaties in gevaar brengt?NT1 verpakking10 ml onderdompeling zilver PCB.

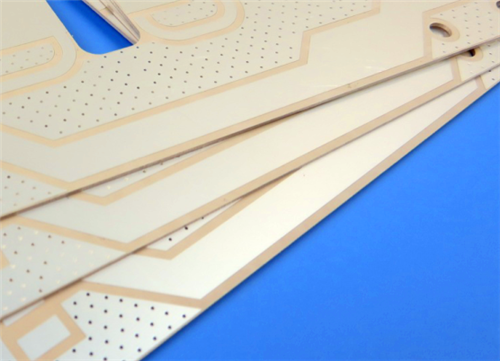

Dit 2-lagerafdrukbord (134,8 mm x 78,65 mm) is ontworpen voor ingenieurs die een kleinere afmeting en minder verlies willen, vooral bij frequenties in de X-band en daaronder.

Waarom wil je het?

• Hoge Dk, kleinere circuits:met een diëlektrische constante van6.15Met dit keramische PTFE-materiaal kun je patch-antennes en satellietcommunicatiemodules aanzienlijk krimpen.

• Zeer laag verlies:De ontbindingsfactor is slechts0.0027Uw signaal blijft schoon.

• Geen soldeermasker, geen zijdefilter.De bovenste en onderste maskers zijn "nee", alleen kaal laminaat en Immersion Silver pads.

• Stoer als spijkers.Td > 500°C en slechts 0,05% vochtopname.

De Specs Snapshot:

• Stack-up:Twee lagen. 35 μm koper / 0,254 mm RT / 6006 / 35 μm koper.

• Afmaken:Zilver met onderdompeling (plat, soldeerbaar, laagverlies)

• Traces/Gaten:5/6 millimeter spoor/ruimte. 0,3 millimeter min gat grootte.

• Statistieken:46 onderdelen, 64 pads, 41 via's

Het beste voor:Patch antennes, satellietsystemen, vermogenversterkers en radar waarschuwingssystemen.

Kortom:Als u een hoge dielectrische constante nodig hebt om de ruimte van het bord te snijden, maar weigert op te geven laag verlies en thermische stabiliteit, is de RT/duroid 6006 uw antwoord..
