Plaats van herkomst: | China |
Merknaam: | Bicheng Enterprise Limited |
Certificering: | UL |
Modelnummer: | OIC-0078-V7.8 |
Min. bestelaantal: | 1 |
---|---|
Prijs: | USD40~50 |
Verpakking Details: | vacuüm |
Levertijd: | 5-6 werkdagen |
Betalingscondities: | T / T, Paypal |
Levering vermogen: | 45000 stukken per maand |
warmtegeleidingsvermogen: | 1W/MK diëlektrisch materiaal, MCPCB | Definitieve hoogte van PCB: | 1.2mm ±0.12 |
---|---|---|---|
Definitieve externe folie: | 1oz | Oppervlakteafwerking: | Onderdompelingsgoud, Spiegelbezinning |
De kleur van het soldeerselmasker: | Wit, PSR400 WT02 | Kleur van Componentenlegende: | geen silkscreen |
test: | 100% elektrotest vroegere verzending |
Productprofiel
1.1 algemene beschrijving

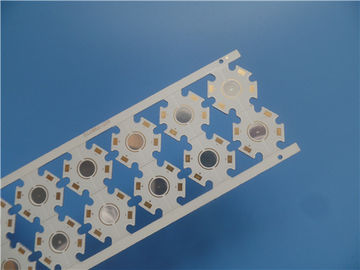

Dit is een type van PCB van het spiegelaluminium voor de toepassing van Geleide Verlichting. Het is enig
laagmcpcb raad bij 1,2 mm dik met 1 warmtegeleidingsvermogen van W/MK. Het aluminium
de plaat is van ITEQ, Soldeerselmasker en silkscreen van Taiyo. Het heeft per IPC 6012 vervaardigd
Klasse 2 die verstrekte Gerber-gegevens gebruikt. 25 panelen worden ingepakt voor verzending.
1.2 eigenschappen en voordelen
A. optimaliseringscombinatie van machtskring en controlekring,
B. vervang het breekbare ceramische substraat en verkrijg een betere mechanische duurzaamheid,
C. efficiënte hitteverspreiding in het ontwerp van de kring,
D. verminder de werkende temperatuur van het materiaal,
E. verbeter de machtsdichtheid en de betrouwbaarheid van het apparaat,
F. verleng de levensduur van het product,
G. juiste productieinstructie (MI),
H. de producten en de Productie worden verklaard door erkende organisaties.
I. 100%-tests inclusief van elektrotest en AOI-inspectie.
J. het tarief van de klantenklacht: <1>
K. Geen MOQ, lage kosten voor prototypen en steekproeven.
L. 1-10 stukken worden aangeboden voor verkoop.
1.3 toepassing
Automobielverlichting, Constante voltagecontrole, Lichte omschakelingsregeling, Winkelcomplex
verlichting
1.4 parameter en gegevensblad
PCB-GROOTTE | 130 x 48mm=12PCS |
RAADStype | IMS PCB |
Aantal Lagen | Kies opgeruimde PCB, PCB van de Metaalkern uit |
De oppervlakte zet Componenten op | JA |
Door Gatencomponenten | Nr |
LAAGopeenstapeling | koper - 35um (1oz) |
1W/MK diëlektrisch materiaal, 75um | |
Aluminium 5052, 1.2mm | |
TECHNOLOGIE | |
Minimumspoor en Ruimte: | 12mil/12mil |
Minimum/Maximumgaten: | 1.5mm |
Aantal Verschillende Gaten: | 1 |
Aantal Boorgaten: | 4 |
Thermische weerstand (°C/W) | ≤0.45 |
Analysevoltage (VDC) | 4000 |
Impedantiecontrole | nr |
RAADSmateriaal | |
Warmtegeleidingsvermogen | 1W/MK diëlektrisch materiaal, MCPCB |
Definitieve externe folie: | 1oz |
Definitieve interne folie: | 0oz |
Definitieve hoogte van PCB: | 1.2mm ±0.12 |
PLATEREN EN DEKLAAG | |
De oppervlakte eindigt | Onderdompelingsgoud, Spiegelbezinning |
Het soldeerselmasker is van toepassing: | Bedekken. 12µm Minimum. |
De Kleur van het soldeerselmasker: | Wit, PSR400 WT02 |
Het Type van soldeerselmasker: | LPSM |
CONTOUR/CUTTING | Het verpletteren |
Het MERKEN | |
Kant van Componentenlegende | geen silkscreen |
Kleur van Componentenlegende | geen silkscreen |
Fabrikantennaam of Embleem: | vanaf vereiste |
VIA | nr via |
FLAMIBILITY CLASSIFICATIE | De Goedkeuring min. van UL 94-V0. |
AFMETINGStolerantie | |
Overzichtsdimensie: | 0,0059“ (0.15mm) |
Raadsplateren: | 0,0030“ (0.076mm) |
Boortolerantie: | 0,002“ (0.05mm) |
TEST | 100% elektrotest vroegere verzending |
TYPE VAN TE LEVEREN KUNSTWERK | e-maildossier, Gerber rs-274-X, PCBDOC enz. |
DE DIENSTgebied | Wereldwijd, globaal. |
De verscheidenheid van Aluminium PCBs
De machine van de filmblootstelling
