Multi-layer Dunne PCB 0.5mm 4-laag Dunne PCB-Raad met Onderdompelingsgoud

Producten

Multi-layer Dunne PCB 0.5mm 4-laag Dunne PCB-Raad met Onderdompelingsgoud

MOQ:	1
Prijs:	USD 9.99-99.99
Standaardverpakking:	Vacuüm
Leveringstermijn:	10 werkdagen
Betaalmethode:	T/T, Paypal
Toeleveringskapaciteit:	45000 Stukken per Maand

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

China

Merknaam

Bicheng Technologies Limited

Certificering

Modelnummer

OIC-466-V6.5

Grondstof:

Definitieve hoogte van PCB:

0.5mm ±0.1

Definitieve externe folie:

De oppervlakte eindigt:

Onderdompelingsgoud

De Kleur van het soldeerselmasker:

Kleur van Componentenlegende:

TEST:

100% elektrotest vroegere verzending

Min. bestelaantal:

Prijs:

USD 9.99-99.99

Verpakking Details:

Vacuüm

Levertijd:

10 werkdagen

Betalingscondities:

T/T, Paypal

Levering vermogen:

45000 Stukken per Maand

Productbeschrijving

Multi-layer Dunne PCB 0.5mm 4- Raad van Laag de Dunne PCB met Onderdompelingsgoud

(De Gedrukte kringenraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)

1.1 algemene beschrijving

Dit is een type van raad van 4 laag de dunne die PCB op substraat Fr-4 met Tg 135°C voor de toepassing van GPS-Drijver wordt voortgebouwd. Het is slechts 0,5 mm dik zonder silkscreen op geel soldeerselmasker (Taiyo) en onderdompelingsgoud op stootkussens. De grondstof is van ITEQ leverend 72 omhooggaande PCB per paneel. Zij worden vervaardigd per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens. Elk worden 50 panelen ingepakt voor verzending.

1.2 eigenschappen en voordelen

1. Fr-4 is het materiaal RoHS volgzaam en geschikt voor thermische betrouwbaarheidsbehoeften;

2. Het onderdompelingsgoud heeft lange opslagtijd (het kan meer dan 1 jaar in vacuümzak worden opgeslagen);

3. Wij hebben Krachtige PCB-mogelijkheden steun uw onderzoek en ontwikkeling, verkoop en marketing;

4. 16000㎡ workshop en 8000 types van PCB's per maand;

5. De probleemloze, afzonderlijke naverkoopdienst;

6. ISO9001, ISO14001, IATF16949, ISO13485, Verklaarde UL;

7. 18+-meer dan jaren van PCB-ervaring;

8. IPC Klassen 2/IPC Klasse 3.

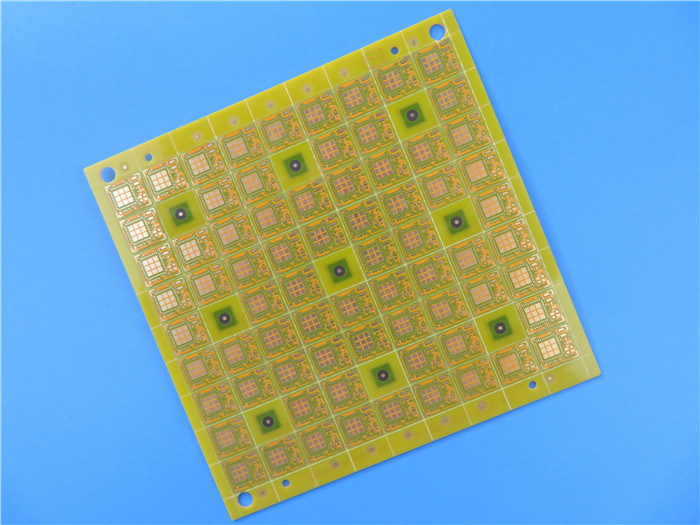

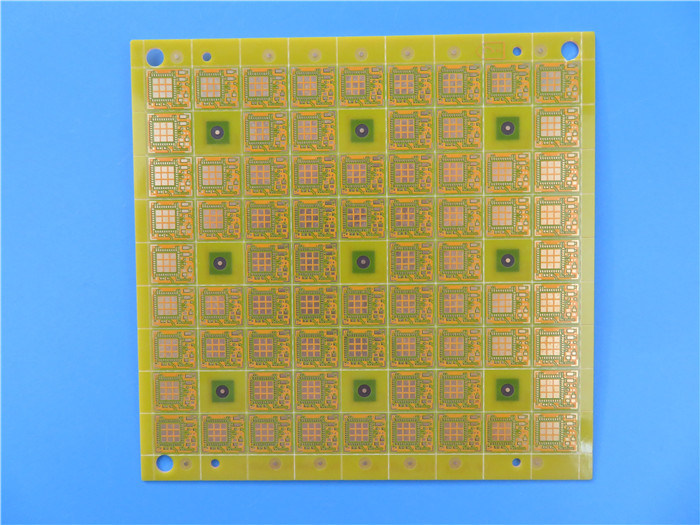

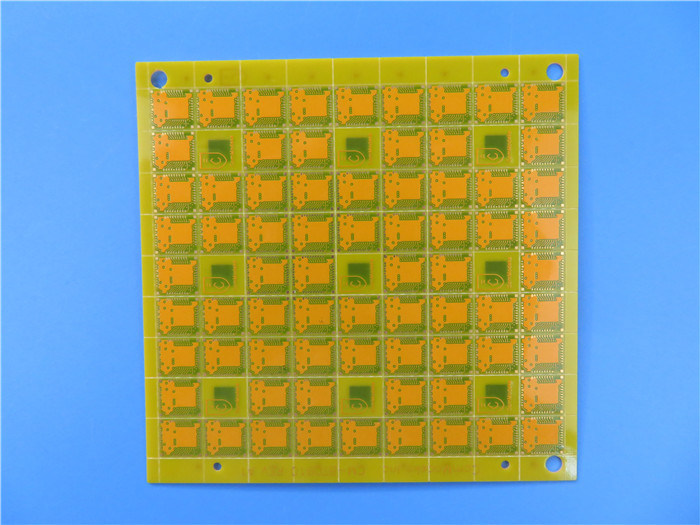

Multi-layer Dunne PCB 0.5mm 4-laag Dunne PCB-Raad met Onderdompelingsgoud 0

1.3 toepassingen

Toezichtsystemen

De Omschakelaar van de netband

Modem USB

Mifirouter

De Drijver van voertuiggps

GebruikersToegangsbeheer

De Delen van de kringsraad

Ingebedde Systementoepassingen

Convertor gelijkstroom aan gelijkstroom

Printers

1.4 PCB-Parameter

PCB-GROOTTE	100 x 105mm=72PCS
RAADStype	Multilayer PCB
Aantal Lagen	4 lagen
De oppervlakte zet Componenten op	JA
Door Gatencomponenten	Nr
LAAGopeenstapeling	koper - 18um Cs van +plate (van 0.5oz) HOOGSTE
	4mil prepreg
	koper - 18um (0.5oz) GND Vliegtuig
	5mil Fr-4
	koper - 18um (0.5oz) PWR Vliegtuig
	4mil prepreg
	koper - 18um (0.5oz) PWR Vliegtuig
TECHNOLOGIE
Minimumspoor en Ruimte:	4mil/4mil
Minimum/Maximumgaten:	0.3/2.50mm
Aantal Verschillende Gaten:	31
Aantal Boorgaten:	2315
Aantal Gemalen Groeven:	0
Aantal Interne Knipsels:	0
Impedantiecontrole	nr
RAADSmateriaal
Glas Epoxy:	FR-4, ITEQ IT140 TG>135, ER<5>
Definitieve externe folie:	1oz
Definitieve interne folie:	0.5oz
Definitieve hoogte van PCB:	0.520.56mm
PLATEREN EN DEKLAAG
De oppervlakte eindigt	Onderdompelings gouden 0.025µm meer dan 3µm Nikkel (gebied 14,9%)
Het soldeerselmasker is van toepassing:	BOVENKANT en Bodem, 12micron-Minimum
De Kleur van het soldeerselmasker:	Geel, Taiyo psr-2000GT600D
Het Type van soldeerselmasker:	LPSM
CONTOUR/CUTTING	Het verpletteren
Het MERKEN
Kant van Componentenlegende	Geen silkscreen requried.
Kleur van Componentenlegende	Geen silkscreen requried.
Fabrikant Name of Embleem:	Geen silkscreen requried.
VIA	Geplateerd door gat (PTH), via in Stootkussen en via het afdekken op Cs en PS, zouden vias niet moeten zichtbaar zijn.
FLAMIBILITY CLASSIFICATIE	De Goedkeuring min. van UL 94-V0.
AFMETINGStolerantie
Overzichtsdimensie:	0,0059“ (0.15mm)
Raadsplateren:	0,0030“ (0.076mm)
Boortolerantie:	0,002“ (0.05mm)
TEST	100% elektrotest vroegere verzending
TYPE VAN TE LEVEREN KUNSTWERK	e-maildossier, Gerber rs-274-X, PCBDOC enz.
DE DIENSTgebied	Wereldwijd, globaal.

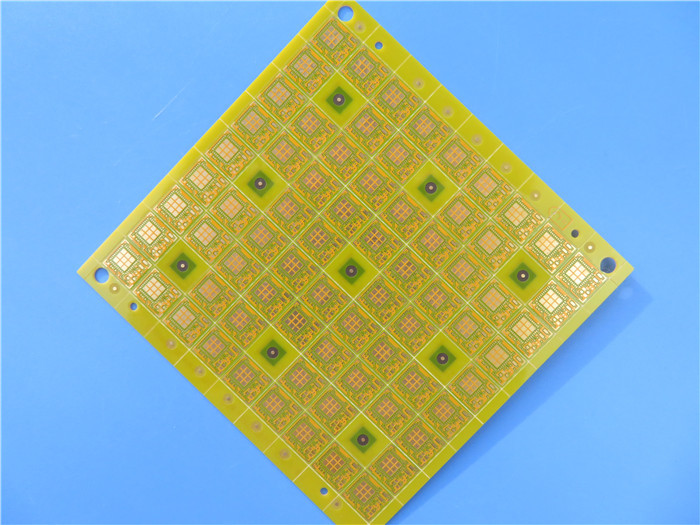

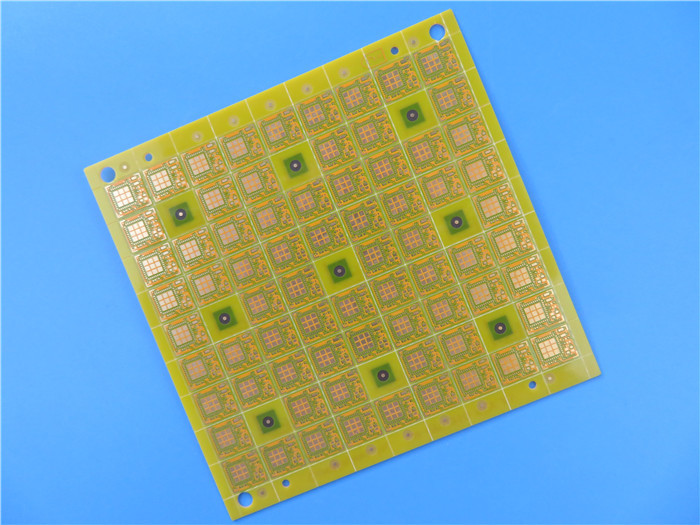

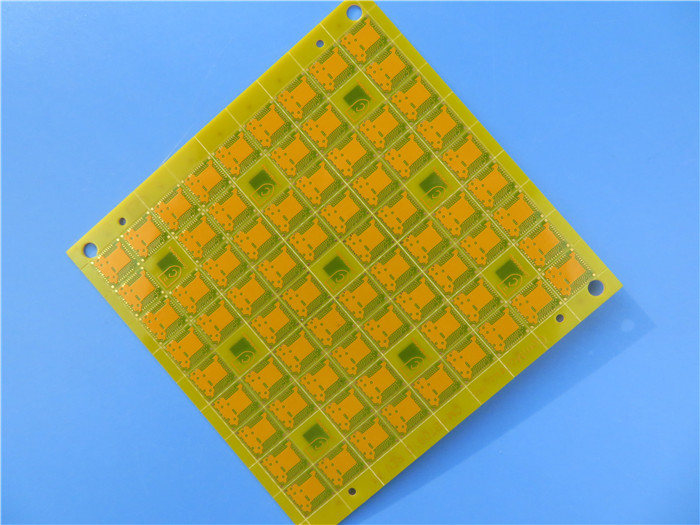

Multi-layer Dunne PCB 0.5mm 4-laag Dunne PCB-Raad met Onderdompelingsgoud 1
