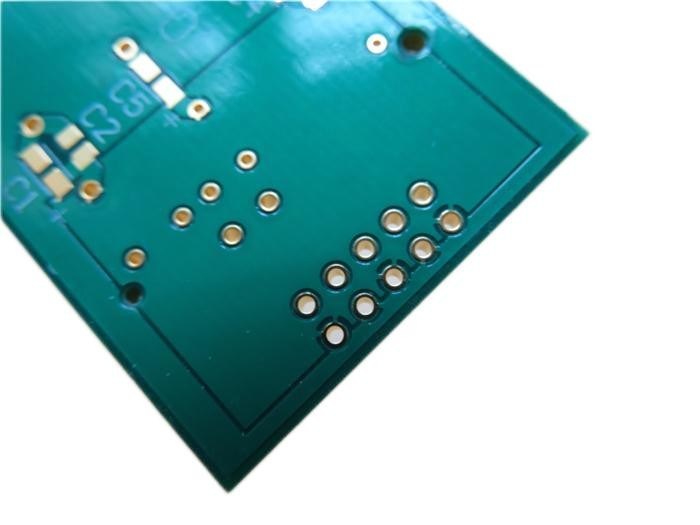

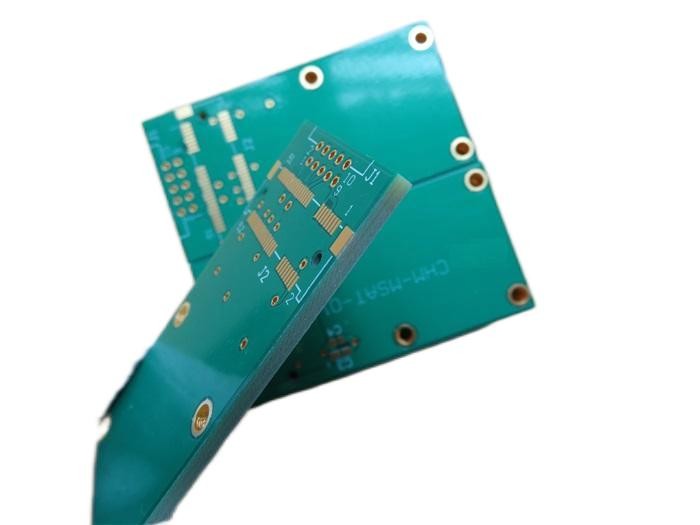

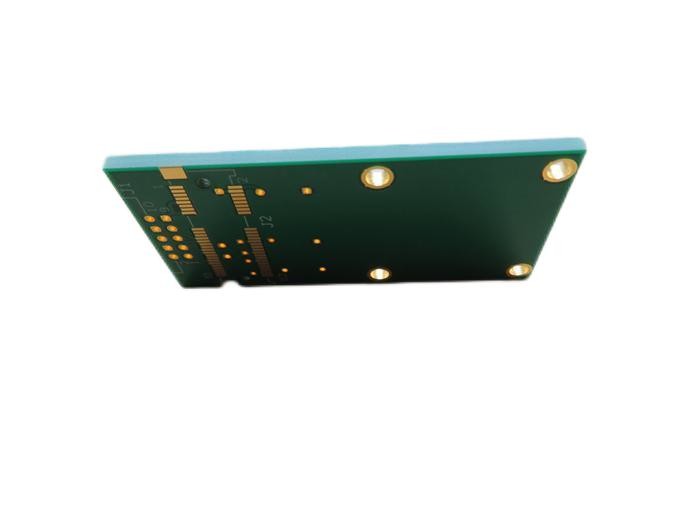

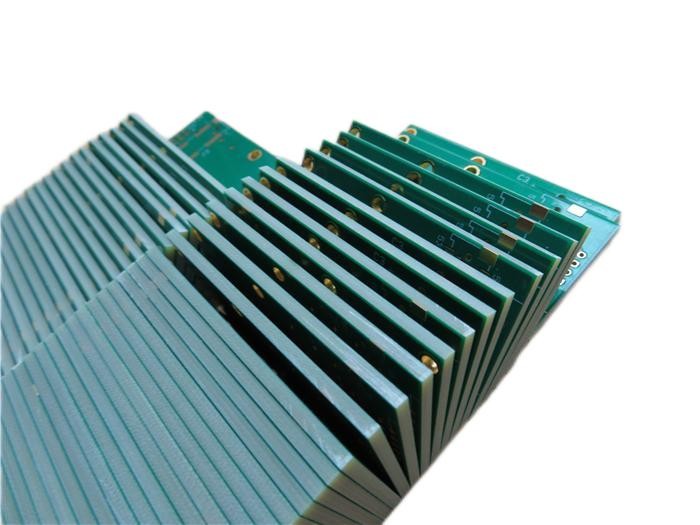

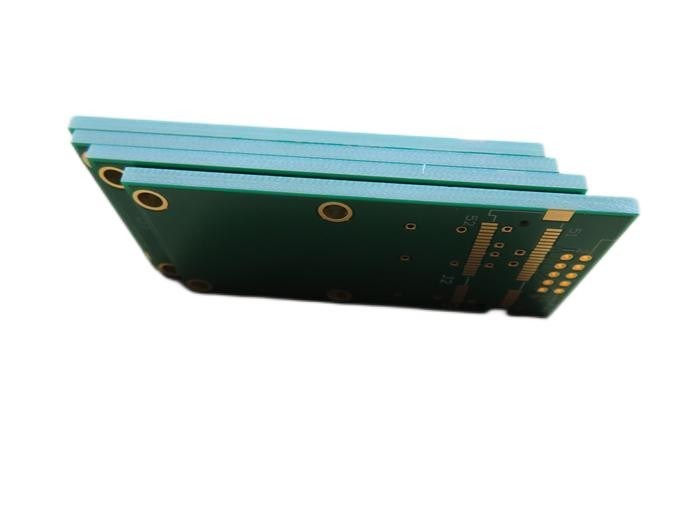

Dikke PCB 2.4mm circuit board Dubbele laag PCB board Gebouwd op FR-4 met 2oz koper

(Printplaten zijn op maat gemaakte producten, de afbeelding en de getoonde parameters zijn slechts ter referentie)





1.1 Algemene beschrijving

Dit is een soort2 oz dubbelzijdig PCBGebouwd op FR-4 substraat met Tg 150°C voor toepassing op micro SATA dragerplaten.2.4 mm dikmet wit zijscherm ((Taiyo) op groen soldeermasker (Taiyo) en onderdompeling goud ((4 micro-inch goud) op pads.ITEQ leverenZe zijn vervaardigd volgens IPC 6012 Klasse 2 met behulp van Gerber-gegevens.





1.2 Kenmerken en voordelen

1. Mid Tg substraat met zeer lage vochtabsorptie en betere CAF-weerstand;

2Onderdompelingsgoud heeft een hoge soldeerbaarheid, geen spanning van circuitboards en minder besmetting van het PCB-oppervlak.

3. ISO9001, ISO14001, IATF16949, ISO13485, UL gecertificeerd;

4. 16000 m2 werkplaats en 30000 m2 productiecapaciteit per maand;

5Ervaren verkopers bieden vakkundige klantenservice;

6. IPC-klasse 2 / IPC-klasse 3;

7. Prototype PCB-capaciteit en volumeproductiecapaciteit;

8Meer dan 18+ jaar PCB ervaring.



Dikke PCB 2.4mm Raad van de Laagpcb van de Kringsraad de Dubbele bouwde op Fr-4 met 2oz-Koper voort



1.3 Toepassingen

Splitser

Alarmsysteem

Beveiligingswaarschuwing

Wifi-antenne voor lange afstand

Modem 4G WiFi

GPS van het voertuig

PLC programmering handleiding

Beveiligingstoegang

Modulaire oscilloscoop

receptoren voor glasvezel





1.4 PCB-parameter

PCB-grootte 65.5 x 33,75 mm = 1 PCS
BOARD-TYPE Dubbelzijdig PCB
Aantal lagen 2 lagen
Op het oppervlak gemonteerde componenten - Jawel.
Door middel van gaten - Jawel.
LAYER STACK koperen ------- 52,5um ((1,5 oz) + plaat TOP laag
FR-4 2,3 mm
koper ------- 52,5um ((1,5 oz) + plaat BOT-laag
Technologie
Minimaal spoor en ruimte: 23 mil / 7,7 mil
Minimale / maximale gaten: 00,7 mm / 3,2 mm
Aantal verschillende gaten: 6
Aantal boorgaten: 23
Aantal geslepen gletsjes: 0
Aantal interne uitsnijdingen: 0
Impedantieregeling: - Nee.
Aantal gouden vingers: 0
Materiaal voor het bord
Glas epoxy: FR-4 Tg150°C, er<5.4.IT-158, ITEQ verstrekt
Eindfolie externe: 2 oz
Eindfolie intern: 2 oz
Eindhoogte van PCB: 2.4 mm ± 0.2
Gelaagd en bekleed
Oppervlakte afwerking Onderdompelingsgoud (12,1%) 0,1 μm over 3 μm nikkel
Soldeermasker: Boven en beneden, 12 micron minimum
Kleur van het soldeermasker: Groen, PSR-2000GT600D, Taiyo geleverd.
Type soldeermasker: LPSM
CONTOUR/SNIJTING Routing
Markering
Zijde van de legende van het onderdeel Boven en beneden.
Kleur van de component Legende Wit, IJR-4000 MW300, merk Taiyo
Naam of logo van de fabrikant: Op het bord gemarkeerd in een dirigent en met benen Vrije zone
VIA Geplaatst door een gat ((PTH), minimale grootte 0,7 mm.
Vlambaarheidsklasse Uitsluitend voor voertuigen met een voertuigvergunning.
DIMENSIE-TOLERANTIE
Omvang van de contour: 0.0059"
Platenplatering: 0.0029"
Tolerantie van de boor: 0.002"
TEST 100% elektrische test voorafgaand aan verzending
Type van te leveren kunstwerk e-mailbestand, Gerber RS-274-X, PCBDOC enz.
Dienstverlening Wereldwijd, wereldwijd.





1.5 Onze PCB-capaciteit (2022)

Parameter Waarde
Aantal lagen 1-32
Substraatmateriaal RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, Kappa 438;De in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde maatregelen zijn in overeenstemming met de bepalingen van Verordening (EG) nr. 1907/2006 van het Europees Parlement en de Raad van 16 december 2006 tot vaststelling van de voorschriften voor de toepassing van Verordening (EG) nr. 1907/2006 van het Europees Parlement en de Raad (PB L 347 van 20.12.2016, blz. 1).94DK3.0DK3.2DK3.38DK3.5DK4.0DK4.4DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A enz.), FR-4 High CTI>600V; Polyimide, PET; Metal Core enz.
Maximale grootte 　Vliegtest: 900*600mm, bevestigingstest 460*380mm, geen test 1100*600mm
Toelating van de raad van bestuur 　±0.0059" (0.15 mm)
PCB-dikte 0.0157" - 0.3937" (0.40mm--10.00mm)
Dikte Tolerantie ((T≥0,8 mm) 　± 8%
Dikte Tolerantie ((t<0,8 mm) 　± 10%
Isolatielaagdikte 0.00295" - 0.1969" (0.075mm-5.00mm)
Minimum spoor 0.003" (0,075 mm)
Minimale ruimte 　0.003" (0,075 mm)
Buitenste koperdikte 　35 μm-420 μm (1 oz-12 oz)
Inwendige koperdikte 　17 μm-350 μm (0,5 oz - 10 oz)
Boorgat (mechanisch) 0.0059" - 0.25" (0.15mm - 6.35mm)
Afgerond gat (mechanisch) 0.0039"-0.248" (0.10mm-6.30mm)
DiameterTolerantie (mechanisch) 0.00295" (0.075mm)
Registratie (mechanisch) 0.00197" (0,05mm)
Afmetingsgraad 　12:1
Type soldeermasker 　LPI
Min Soldermask Bridge 0.00315" (0,08mm)
Min Soldermask Clearance 0.00197" (0,05mm)
Plug via Diameter 0.0098" - 0.0236" (0.25mm-0.60mm)
Tolerantie voor impedantieregeling 　± 10%
Oppervlakte afwerking HASL, HASL LF, ENIG, Imm Tin, Imm Ag, OSP, Gouden Vinger
