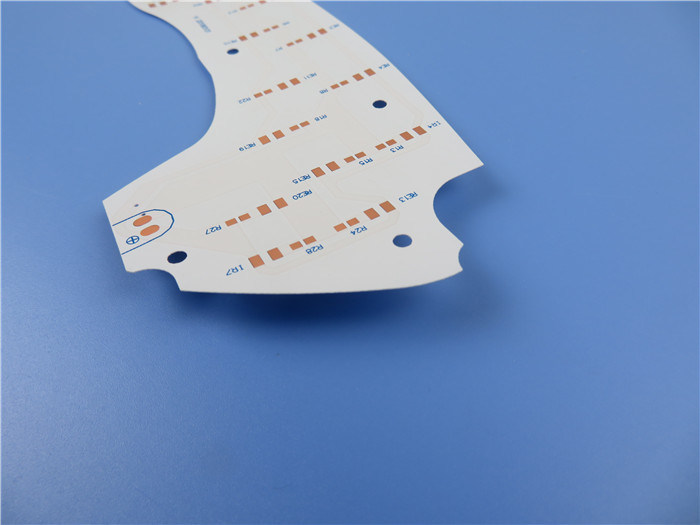

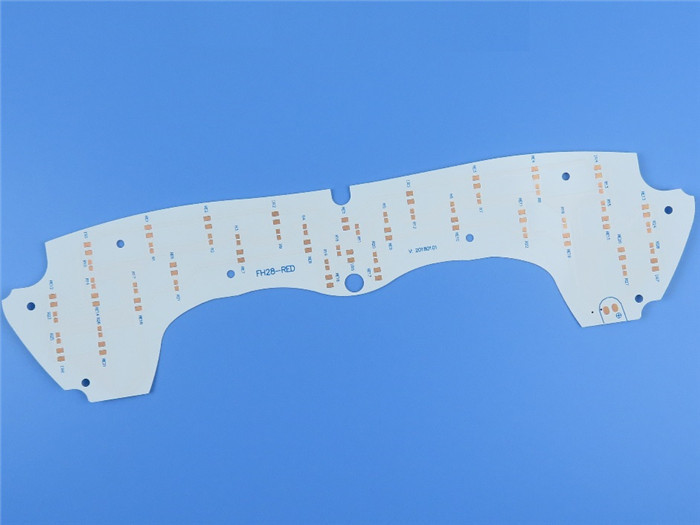

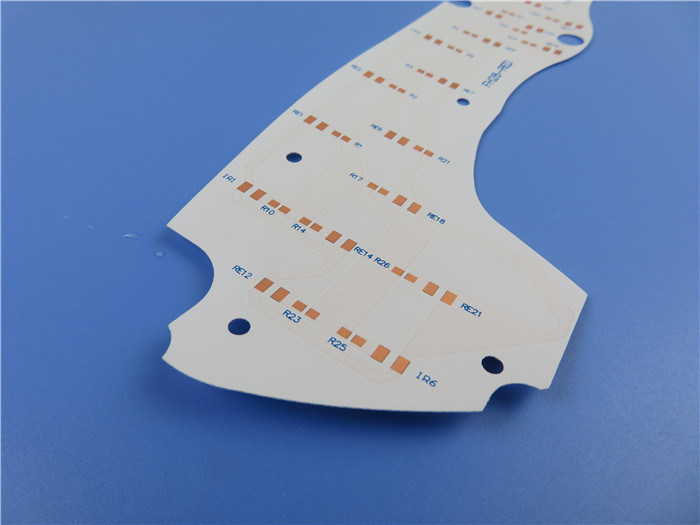

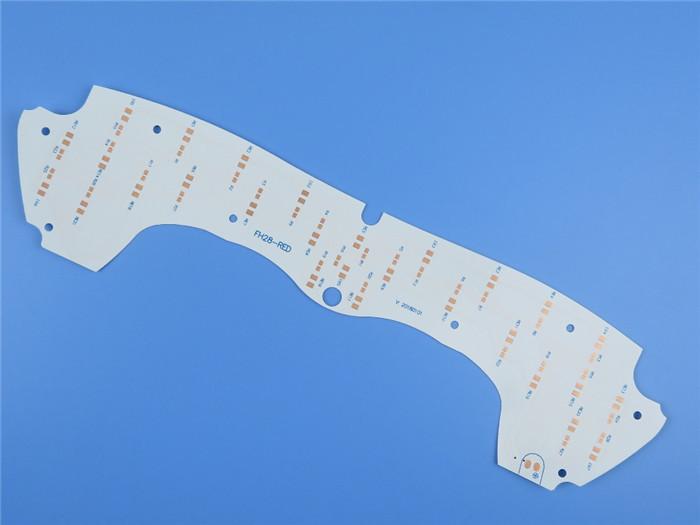

Dunne PCB 0,2 mm FR-4Printplaat met witte soldeermaskerenOSP(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)
Algemene beschrijving
Dit is een type dunne printplaat van slechts 0,2 mm dik, gemaakt op een conventioneel FR-4 substraat met eenlaags koper, 1oz koper afwerking. Het is een zeer eenvoudige printplaat met wit soldeermasker en OSP op de pads.
PCB Specificaties
| PCB GROOTTE |
256 x 66 mm = 1 ST |
| Basismateriaal: |
FR-4 |
| Aantal lagen |
Enkelzijdige PCB |
| SMT |
JA |
| Doorvoerelementen |
nee |
| LAAGSTAPELING |
Koper ------- 35um (1oz) |
| FR-4 |
| Minimale spoor en ruimte: |
59mil/59mil |
| Minimale / Maximale gaten: |
0,5 mm / 5,8 mm |
| Laatste folie extern: |
1oz |
| Laatste folie intern: |
0oz |
| Laatste hoogte van de PCB: |
0,22 mm |
| Oppervlakteafwerking |
OSP |
| Soldeermasker van toepassing op: |
BOVEN |
| Kleur soldeermasker: |
Wit soldeermasker |
| OMTREK/SNIJDEN |
Stansen |
| Zijde componentenlegenda |
BOVEN |
| Kleur componentenlegenda |
Blauw zeefdruk |
| VIA |
Niet-geplateerd door-gat (NPTH) |
| ONTvlambaarheidsclassificatie |
UL 94-V0 Goedkeuring MIN. |
| TEST |
100% elektrische test voor verzending |
| TYPE TE LEVEREN LAY-OUT |
e-mailbestand, Gerber RS-274-X, PCBDOC etc. |
| SERVICE GEBIED |
Wereldwijd, Globaal. |
Typische toepassingen
Beveiligingselektronica
Programmalogica besturing
Industriële systemen
Auto-tracking systemen
Elektronische teller
Externe WiFi-antenne
Onze voordelen
Engineering ontwerp voorkomt problemen in de pre-productie;
PCB-productie is strikt volgens de vereiste specificaties;
Strikte WIP-inspectie en monitoring, evenals werkinstructies;
Krachtige PCB-mogelijkheden ondersteunen uw onderzoek en ontwikkeling, verkoop en marketing;
Levering op tijd, meer dan 98% leveringspercentage op tijd;
30000 m² outputcapaciteit per maand;
Levering op tijd, meer dan 98% leveringspercentage op tijd;
Onze Mogelijkheden 2022
| Parameter |
Waarde |
| Laag tellingen |
1-32 |
| Substraat materiaal |
RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 High CTI>600V; Polyimide, PET; Metal Core etc. |
| Maximale grootte |
Vliegende test: 900*600 mm, Fixture test 460*380 mm, Geen test 1100*600 mm |
| Plaatrand tolerantie |
±0,0059" (0,15 mm) |
| PCB Dikte |
0,0157" - 0,3937" (0,40 mm--10,00 mm) |
| Dikte tolerantie (T≥0,8 mm) |
±8% |
| Dikte tolerantie (t<0,8 mm) |
±10% |
| Isolatielaag dikte |
0,00295" - 0,1969" (0,075 mm--5,00 mm) |
| Minimale spoor |
0,003" (0,075 mm) |
| Minimale ruimte |
0,003" (0,075 mm) |
| Buitenste koperdikte |
35μm--420μm (1oz-12oz) |
| Binnenste koperdikte |
17μm--350μm (0,5oz - 10oz) |
| Boorgat (mechanisch) |
0,0059" - 0,25" (0,15 mm--6,35 mm) |
| Afgewerkt gat (mechanisch) |
0,0039"-0,248" (0,10 mm--6,30 mm) |
| Diameter tolerantie (mechanisch) |
0,00295" (0,075 mm) |
| Registratie (mechanisch) |
0,00197" (0,05 mm) |
| Aspect ratio |
12:1 |
| Soldeermasker type |
LPI |
| Min soldeermasker brug |
0,00315" (0,08 mm) |
| Min soldeermasker klaring |
0,00197" (0,05 mm) |
| Plug via diameter |
0,0098" - 0,0236" (0,25 mm--0,60 mm) |
| Impedantie controle tolerantie |
±10% |
| Oppervlakteafwerking |
HASL, HASL LF, ENIG, Imm Tin, Imm Ag, OSP, Gold Finger |
FR-4 Materiaal Beschrijving
Tegenwoordig is FR-4 nog steeds het werkpaard van de PCB-fabricage-industrie, een materiaal op basis van een epoxyhars systeem. Het begint te verzachten bij een temperatuur van 130°C (glasovergangstemperatuur, Tg) en vertoont een hoge uitzetting in de Z-as richting wanneer het boven de Tg-temperatuur wordt verwarmd.
FR-4 (of FR4) is een soort materiaalkwalificatie, wat betekent dat het harsmateriaal vlamvertragend is (zelfdovend). FR-4 is een soort materiaalspecificatie, geen materiaalnaam, maar een materiaalkwalificatie. "FR" staat voor vlamvertragend, en geeft aan dat de vlamvertragendheid van FR-4 voldoet aan de standaard UL94V-0.
FR-4 glas-epoxy is een populair en veelzijdig hogedruk thermohardend kunststof laminaat met goede sterkte-gewichtsverhoudingen. Met bijna nul waterabsorptie wordt FR-4 het meest gebruikt als elektrische isolator met aanzienlijke mechanische sterkte. Het materiaal staat er ook om bekend zijn hoge mechanische waarden en elektrische isolerende eigenschappen te behouden in zowel droge als vochtige omstandigheden. Deze eigenschappen, samen met goede fabricagekenmerken, maken dit materiaal geschikt voor een breed scala aan elektrische en mechanische toepassingen.
Laminaten --- FR-4 toegepast op printplaten (PCB's)
FR-4 kwaliteitsmaterialen worden over het algemeen gebruikt op de printplaat, er zijn veel soorten, maar de meeste zijn gebaseerd op het zogenaamde vier-functie (Tera-Function) composietmateriaal dat bestaat uit geweven glasvezeldoek met een vlamvertragende epoxyhars binder.
FR-4 is de primaire isolerende ruggengraat waarop de overgrote meerderheid van stijve printplaten (PCB's) wordt geproduceerd. Een dunne laag koperfolie wordt aan één of beide zijden van een FR-4 glas-epoxy paneel gelamineerd. Deze worden gewoonlijk koper beklede laminaten (CCL) genoemd.
FR-4 koper beklede platen worden vervaardigd met printplaatverbindingen die in koperlagen zijn geëtst om printplaten (PCB's) te produceren. Meer geavanceerde en complexe FR-4 printplaten (PCB's) worden geproduceerd in meerdere lagen, ook wel "meerlaagse circuits" genoemd.
