Plaats van herkomst: | China |
Merknaam: | Bicheng Enterprise Limited |
Certificering: | UL |
Modelnummer: | OIC-0120-V1.20 |
Min. bestelaantal: | 1 |
---|---|
Prijs: | USD40~50 per piece |
Verpakking Details: | vacuüm |
Levertijd: | 5-6 werkdagen |
Betalingscondities: | T / T, Paypal |
Levering vermogen: | 45000 stukken per maand |
Aantal Lagen: | enkelzijdige pcb | Aluminiumkern:: | 1W / Mk diëlektrische materiële 75um |
---|---|---|---|
Definitieve externe folie:: | 1oz | Definitieve hoogte van PCB:: | 1.6mm ±0.16 |
Oppervlakteafwerking: | Hete Lucht het Solderen het Nivelleren (loodvrije HASL), Sn>=2.54µm | De kleur van het soldeerselmasker:: | Zwarte, ksm-S6189BK31 |
Kleur van Componentenlegende: | Wit, ijr-4000 MW300 | test: | 100% elektrotest vroegere verzending |
Productprofiel
1.1 algemene beschrijving

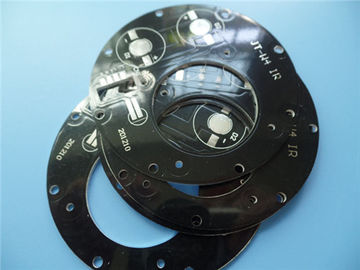

Dit is een type van aluminiumpcb voor de toepassing van machtsmodule. Het is één enkele laag
MCPCB-raad bij 1,6 mm dik met 1 warmtegeleidingsvermogen van W/MK. De aluminiumplaat
is van ITEQ, Soldeerselmasker en silkscreen van Taiyo. Het heeft per IPC 6012 vervaardigd
Klasse 2 die verstrekte Gerber-gegevens gebruiken. 30 raad wordt afzonderlijk ingepakt.
1.2 eigenschappen en voordelen
A. optimaliseringscombinatie van machtskring en controlekring,
B. vervang het breekbare ceramische substraat en verkrijg een betere mechanische duurzaamheid,
C. efficiënte hitteverspreiding in het ontwerp van de kring,
D. verminder de werkende temperatuur van het materiaal,
E. verbeter de machtsdichtheid en de betrouwbaarheid van het apparaat,
F. verleng de levensduur van het product,
G. strikte WIP-inspectie en controle evenals het werk instructie,
H. hoogspanningstest, de test van de Impedantiecontrole, micro-sectie, soldeersel-capaciteit test,
I. in aanmerking komend productentarief van eerste productie: >95%
Erkend J. UL en richtlijn-Volgzame RoHS
K. geavanceerd technisch
L. het tarief van de klantenklacht: <1>
1.3 toepassing
Fluorescente lamp, cpu-raad, Diskettebestuurder, Communicatie elektronisch materiaal,
Voedingmateriaal
1.4 parameter en gegevensblad
PCB-GROOTTE | 96 x 96mm=1PCS |
RAADStype | IMS PCB |
Aantal Lagen | Kies opgeruimde PCB uit |
De oppervlakte zet Componenten op | JA |
Door Gatencomponenten | Nr |
LAAGopeenstapeling | koper - 70um (2oz) |
1W/MK diëlektrische materiële 75um | |
Aluminium 6061 1.5mm | |
TECHNOLOGIE | |
Minimumspoor en Ruimte: | 12mil/20mil |
Minimum/Maximumgaten: | 3mm/5.0mm |
Aantal Verschillende Gaten: | 12 |
Aantal Boorgaten: | 3 |
Aantal Gemalen Groeven: | 2 |
Aantal Interne Knipsels: | 0 |
Impedantiecontrole | nr |
RAADSmateriaal | |
Aluminiumkern: | 1W / Mk diëlektrische materiële 75um |
Thermische weerstand (°C/W) | ≤0.45 |
Analysevoltage (VDC) | 4000 |
Definitieve externe folie: | 1oz |
Definitieve interne folie: | 0oz |
Definitieve hoogte van PCB: | 1.6mm ±0.16 |
PLATEREN EN DEKLAAG | |
De oppervlakte eindigt | Hete lucht het solderen het nivelleren (loodvrije HASL), Sn>=2.54µm |
Het soldeerselmasker is van toepassing: | TE BEDEKKEN, 12micron-Minimum |
Maskerkleur te solderen: | Zwarte, ksm-S6189BK31 |
Het Type van soldeerselmasker: | LPSM |
CONTOUR/CUTTING | Het verpletteren |
Het MERKEN | |
Kant van Componentenlegende | BOVENKANT |
Kleur van Componentenlegende | Wit, ijr-4000 MW300 |
Fabrikantennaam of Embleem: | Duidelijk op de raad in een leider en leged VRIJ GEBIED |
VIA | Niet Geplateerd door Gat (NPTH) |
FLAMIBILITY CLASSIFICATIE | De Goedkeuring min. van UL 94-V0. |
AFMETINGStolerantie | |
Overzichtsdimensie: | 0,0059“ |
Raadsplateren: | 0,0029“ |
Boortolerantie: | 0,002“ |
TEST | 100% elektrotest vroegere verzending |
TYPE VAN TE LEVEREN KUNSTWERK | e-maildossier, Gerber rs-274-X, PCBDOC enz. |
DE DIENSTgebied | Wereldwijd, globaal. |
De verscheidenheid van Aluminium PCBs
PCB-Patroonplateren
