Rogers RO4730G3 60mil 1.524mm PCB van de het Basisstationantenne van Hoge Frequentiepcb Cellulaire

Rogers RO4730G3 60mil 1,524 mm PCB van de het Basisstationantenne van Hoge Frequentiepcb van Cellulaire

De de ranglaminaten van de Rogersro4730g3 antenne zijn betrouwbaar, goedkoop alternatief aan de conventionele op PTFE-Gebaseerde laminaten. Het heeft de mechanische en elektrische eigenschappen die de antenneontwerpers nodig hebben. De materialen hebben een diëlektrische die constante van 3,0 en een verliesraaklijn van 0,0022 bij 2,5 GHz wordt gemeten wanneer het gebruiken van de Behandelde EDC folie van LoPro Omgekeerde. Deze waarden staan antenneontwerpers toe om wezenlijke aanwinstenwaarden te realiseren terwijl het minimaliseren van signaalverlies. De materialen zijn beschikbaar met aangetoonde lage PIM-prestaties, met waarden beter dan -160dBc.

RO4730G3 de materialen zijn compatibel met conventionele epoxy en op hoge temperatuur loodvrije soldeerselverwerking. Het vereist niet de speciale behandeling nodig op traditionele op PTFE-Gebaseerde laminaten voor geplateerd door gatenvoorbereiding. Multi-layer kan worden bereikt bondply gebruikend RO4450F bij 175 ℃. De harssystemen van RO4730G3 worden ontworpen die de eigenschappen te verstrekken door antenneontwerpers worden gezocht. De temperatuur van de glasovergang overschrijdt 280oC, leidend tot een lage z-As CTE, uitstekend geplateerd door gatenbetrouwbaarheid, en loodvrije soldeerselwerkbaarheid.

De typische toepassing is cellulaire basisstationantennes.

Algemene beschrijving

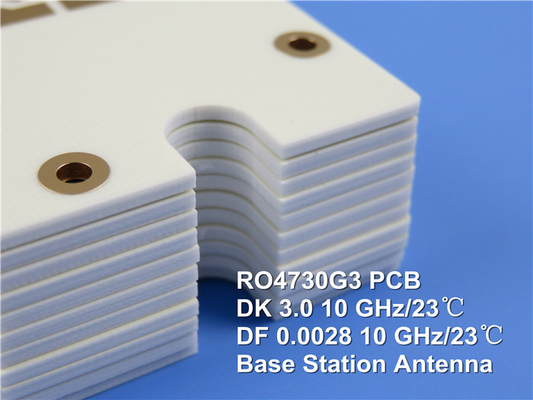

Dit is een type van tweezijdige die rf-PCB op 1.524mm (60mil) wordt voortgebouwd RO4730G3 voor de toepassing van Cellulaire PCB van de Basisstationantenne.

Basisspecificaties
Grondstof: RO4730G3 60mil (1.524mm)
Diëlektrische constante: 3.0+/0.05
Laagtelling: 2 lagen
Type: Door gaten
Formaat: 110mm x 95mm = 1 type = 1 stuk
De oppervlakte eindigt: Onderdompelingsgoud
Kopergewicht: Buitenlaag 35 μm
Soldeerselmasker | Legende: Groen | Wit
Definitieve PCB-hoogte: 1,6 mm
Norm: IPC 6012 Klasse 2
Verpakking: 20 stukken worden ingepakt voor verzending.
Levertijd: 7 werkdagen
Houdbaarheid: 6 maanden
