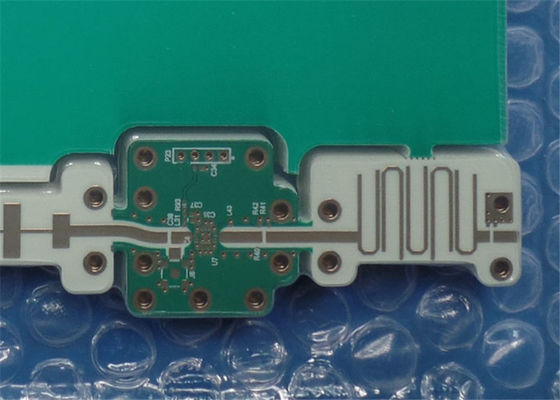

Hoge Frequentiepcb RO4350B 30 mil 2 Laag met Onderdompelingsgoud
(PCB's zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Algemene beschrijving
Dit is een type van hoge die frequentiepcb op RO4350B voor de toepassing van evenwichtige versterker wordt voortgebouwd. Het is een raad van 2 laagrf PCB bij 0,8 mm dik. Het is onderdompelingsgoud eindigt met soldeerselmasker en silkscreen van Taiyo. Het heeft per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens vervaardigd. Elk wordt 10 raad ingepakt voor verzending.
Eigenschappen en voordelen
De diëlektrische constante (DK) is laag en stabiel, zodat is de signaaltransmissie zonder uitstel goed.
Het kenmerk van laag diëlektrisch verlies maakt het signaalverlies op lager niveau, dat de signaaltransmissie van het gehele materiaal uitstekend maakt.
De losmaking van koperfolie zal niet veroorzaakt worden door de verandering van koude en hitte toe te schrijven aan de consistentie met de thermische uitbreidingscoëfficiënt van koperfolie.
Het onderdompelingsgoud heeft uitstekende oppervlakteplanarity, bijzonder nuttig voor PCBs met BGA-pakketten of zelfs CSP opgezette componenten om mislukkingstarief tijdens assemblage en het solderen te verlagen.
UL, ISO verklaarde PCB-productiefabriek.
Maak levering die op tijd 98%-op-tijd-leveringstarief houden.
In aanmerking komend productentarief van eerste productie: >95%
De ervaren verkooppersonen verstrekken bekwame klantenservices.
Snel en flexibel om de tijd van productie van prototype aan standaardproductie te besparen
Toepassing
Versterker, Multicoupler, antenne, de Correcte inductie van de controleschakelaar, Combine
Parameter en gegevensblad
PCB-GROOTTE |
193 x 192mm=1PCS |
RAADStype |
|
Aantal Lagen |
Tweezijdige PCB, 2 Lagenpcb |
De oppervlakte zet Componenten op |
JA |
Door Gatencomponenten |
JA |
LAAGopeenstapeling |
koper - 17.8um laag van +plate (van 0.5oz) de HOOGSTE |
RO4350B 30mil (0.762mm) |
koper - 17.8um (1oz) de Laag van +plate BOT |
TECHNOLOGIE |
|
Minimumspoor en Ruimte: |
11.97mil |
Minimum/Maximumgaten: |
0.3/2.8mm |
Aantal Verschillende Gaten: |
2 |
Aantal Boorgaten: |
195 |
Aantal Gemalen Groeven: |
5 |
Aantal Interne Knipsels: |
0 |
Impedantiecontrole |
Nr |
RAADSmateriaal |
|
Glas Epoxy: |
RO4350B 30mil (0.762mm), Tg 288℃ |
Definitieve externe folie: |
1oz |
Definitieve interne folie: |
0oz |
Definitieve hoogte van PCB: |
0.8mm ±0.1 |
PLATEREN EN DEKLAAG |
|
De oppervlakte eindigt |
Onderdompelings Gouden (micoinch 16,2%) 2 meer dan 100 micro-inchsnikkel |
Het soldeerselmasker is van toepassing: |
Bovenkant en Bodem, 12micron-Minimum |
De Kleur van het soldeerselmasker: |
Groen, NAN YA, L.P.-4g/g-05 |
Het Type van soldeerselmasker: |
LPSM |
CONTOUR/CUTTING |
Verpletterend, Fiduciaire Tekens |
Het MERKEN |
|
Kant van Componentenlegende |
BOVENKANT |
Kleur van Componentenlegende |
Wit, s-380W, Taiyo Supplied. |
Fabrikant Name of Embleem: |
Duidelijk op de raad in een leider en leged VRIJ GEBIED |
VIA |
Geplateerd door Gat (PTH), via tented |
FLAMIBILITY CLASSIFICATIE |
De Goedkeuring min. van UL 94-V0. |
AFMETINGStolerantie |
|
Overzichtsdimensie: |
0,0059“ (0.15mm) |
Raadsplateren: |
0,0030“ (0.076mm) |
Boortolerantie: |
0,002“ (0.05mm) |
TEST |
100% elektrotest vroegere verzending |
TYPE VAN TE LEVEREN KUNSTWERK |
e-maildossier, Gerber rs-274-X, PCBDOC enz. |
DE DIENSTgebied |
Wereldwijd, globaal. |
Ongeveer ons
Gebaseerd in China, Bicheng-hangt PCB de filosofie van het helpen van kleine en middelgrote bedrijven aan hun die kosten en tijd drukken aan PCB worden doorgebracht. Wij verstrekken een verscheidenheid van PCB-producten om de eisen te ontmoeten.
Onze Drijfmogelijkheden 2019 van de Kringsraad
Blinde vias, Begraven vias
Flex PCB
Zware Koperraad 12oz
Hoge Tg, Hoog CTI-Materiaal
Hybride Fr-4 en Hoge Frequentiemateriaal
Impedantie Gecontroleerde PCB
IPC Klasse 2, IPC Klasse 3
Loodvrije PCB (Volgzame RoHS)
Multilayer PCBs aan 32+-de raad van koperlagen
PCB van de metaalkern (MCPCB)
PCB-Materialen – Fr-4, Polyimide, Rogers & meer
Fabrikant van RoHS de Volgzame PCB
Stijve Flex PCB
Rf-PCB/Hoge Frequentiepcb
Door-gat, BGA, Gouden Vinger, Randkoepel
Via-in-stootkussen, Gevulde vias
TS16949 (2009), ISO14001 (2004), ISO9001 (2008), VERKLAARDE UL
Onze Diensten
Nadruk op Prototypen, Kleine Partijen, Volumeproductie
Snelle turn-around, tweezijdige PCB 24 beschikbare uren.
De huis-aan-huisverzendingsdienst
