Hoge Frequentiepcb Rogers 10mil 0.254mm RO4350B-Tweezijdige rf PCB van PCB voor LTE

Hoge Frequentiepcb Rogers 10mil 0.254mm RO4350B-Tweezijdige rf PCB van PCB voor LTE

  • Hoge Frequentiepcb Rogers 10mil 0.254mm RO4350B-Tweezijdige rf PCB van PCB voor LTE
  • Hoge Frequentiepcb Rogers 10mil 0.254mm RO4350B-Tweezijdige rf PCB van PCB voor LTE
Hoge Frequentiepcb Rogers 10mil 0.254mm RO4350B-Tweezijdige rf PCB van PCB voor LTE
Productdetails:
Plaats van herkomst: China
Merknaam: Bicheng Technologies Limited
Certificering: UL
Modelnummer: OIC-004-V3.6
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Prijs: USD20~30
Verpakking Details: Vacuüm
Levertijd: 4-5 werkdagen
Betalingscondities: T/T, Paypal
Levering vermogen: 45000 Stukken per Maand
Contact
Gedetailleerde productomschrijving
Aantal lagen: Dubbelzijdige printplaat Glas Epoxy: RO4350B
Definitieve hoogte van PCB: 0,3 mm ±0.1 Laatste folie extern: 1,0 ons
De oppervlakte eindigt: Onderdompelingsgoud Kleur soldeermasker: groen
Kleur van componentlegenda: wit Test: 100% elektrische test vóór verzending

Hoge Frequentiepcb Rogers 10mil 0.254mm Tweezijdige rf PCB van RO4350B voor LTE

(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)



RO4350B worden de koolwaterstof ceramische laminaten ontworpen om de superieure hoge frequentieprestaties en vervaardiging van de lage kostenkring aan te bieden. De selectie van laminaten typisch beschikbaar aan ontwerpers wordt beduidend verminderd zodra de operationele frequenties tot 500 Mhz en hierboven stijgen. RO4350B die het materiaal bezit de eigenschappen door ontwerpers van rf-microgolfkringen en passende netwerken en de gecontroleerde lijnen van de impedantietransmissie worden gewenst. Het lage diëlektrische verlies laat RO4350B-materiaal toe om in vele toepassingen worden gebruikt waar de hogere werkende frequenties het gebruik van de conventionele materialen van de kringsraad beperken.

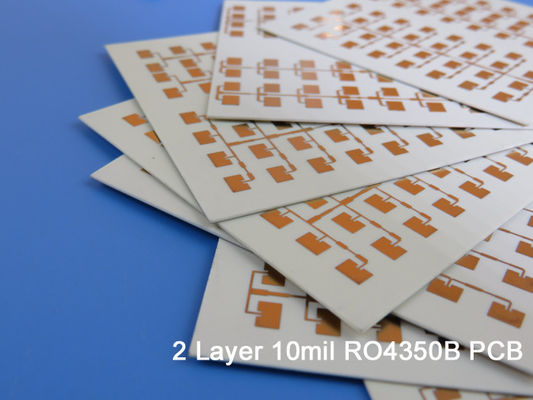

Hoge Frequentiepcb Rogers 10mil 0.254mm RO4350B-Tweezijdige rf PCB van PCB voor LTE 0



De temperatuurcoëfficiënt van diëlektrische constante is onder laagst van om het even welk materiaal van de kringsraad, en de diëlektrische constante is stabiel over een breed frequentiegebied. RO4350B levert de thermische coëfficiënt van het materiaal van uitbreiding (CTE) verscheidene zeer belangrijke voordelen aan de PCB-ontwerpers op. De uitbreidingscoëfficiënt van RO4350B is gelijkaardig aan dat van koper dat het materiaal toestaat om uitstekende dimensionale stabiliteit, een bezit tentoon te stellen nodig voor gemengde diëlektrische multi-layer raadsbouw. De lage z-As CTE van RO4350B verstrekt betrouwbare geplateerde door-gatenkwaliteit, zelfs in strenge thermische schoktoepassingen. RO4350B het materiaal heeft een Tg van >280C zodat blijven zijn uitbreidingskenmerken stabiel over de volledige waaier van PCB-verwerkingstemperaturen.



PCB-Specificaties

PCB-GROOTTE 30 x 80mm=1up
RAADStype Tweezijdige PCB
Aantal Lagen 2 lagen
De oppervlakte zet Componenten op JA
Door Gatencomponenten Nr
LAAGopeenstapeling koper - 35um (1 oz) de HOOGSTE laag van +plate
RO4350B 0.254mm
koper - 35um (1oz) + plaatbot Laag
TECHNOLOGIE
Minimumspoor en Ruimte: N/A
Minimum/Maximumgaten: N/A
Aantal Verschillende Gaten: N/A
Aantal Boorgaten: 0
Aantal Gemalen Groeven: 0
Aantal Interne Knipsels: 0
Impedantiecontrole: nr
Aantal van Gouden vinger: 0
RAADSmateriaal
Glas Epoxy: RO4350B Tg280 , ER<3>
Definitieve externe folie: 1,5 oz
Definitieve interne folie: N/A
Definitieve hoogte van PCB: 0,3 mm ±0.1
PLATEREN EN DEKLAAG
De oppervlakte eindigt Onderdompelingsgoud, 16%
Het soldeerselmasker is van toepassing: N/A
De Kleur van het soldeerselmasker: N/A
Het Type van soldeerselmasker: N/A
CONTOUR/CUTTING Het verpletteren
Het MERKEN
Kant van Componentenlegende N/A
Kleur van Componentenlegende N/A
Fabrikant Name of Embleem: N/A
VIA Nr
FLAMIBILITY CLASSIFICATIE De Goedkeuring min. van UL 94-V0.
AFMETINGStolerantie
Overzichtsdimensie: 0,0059“
Raadsplateren: 0,0029“
Boortolerantie: 0,002“
TEST 100% elektrotest vroegere verzending
TYPE VAN TE LEVEREN KUNSTWERK e-maildossier, Gerber rs-274-X, PCBDOC enz.
DE DIENSTgebied Wereldwijd, globaal.





De typische toepassingen zijn als volgt:

Automobielradar en Sensoren

Cellulaire Basisstationantennes

Directe Uitzendingssatellieten

Blok met geringe geluidssterkte

Machtsversterkers

RFID



Hoge Frequentiepcb Rogers 10mil 0.254mm RO4350B-Tweezijdige rf PCB van PCB voor LTE 1



Gegevensblad van Rogers 4350B (RO4350B)

RO4350B typische Waarde
Bezit RO4350B Richting Eenheden Voorwaarde Testmethode
Diëlektrische Constante, εProcess 3.48±0.05 Z   10 GHz/23℃ Ipc-tm-650 2.5.5.5 Vastgeklemde Stripline
Diëlektrische Constante, εDesign 3.66 Z   8 tot 40 GHz De differentiële Methode van de Faselengte
Dissipatie Factortan, δ 0,0037
0,0031
Z   10 GHz/23℃
2.5 GHz/23℃
Ipc-tm-650 2.5.5.5
Thermische Coëfficiënt van ε +50 Z ppm/℃ -50℃to 150 Ipc-tm-650 2.5.5.5
Volumeweerstandsvermogen 1.2 x 1010   MΩ.cm COND A Ipc-tm-650 2.5.17.1
Oppervlakteweerstandsvermogen 5.7 x109   COND A Ipc-tm-650 2.5.17.1
Elektrosterkte 31.2(780) Z Kv/mm (v/mil) 0.51mm (0,020“) Ipc-tm-650 2.5.6.2
Trekmodulus 16,767 (2.432)
14,153 (2.053)
X
Y
MPa (ksi) Rechts ASTM D 638
Treksterkte 203 (29,5)
130 (18,9)
X
Y
MPa (ksi) Rechts ASTM D 638
Flexural Sterkte 255
(37)
  MPa
(kpsi)
  Ipc-tm-650 2.4.4
Dimensionale Stabiliteit <0> X, Y mm/m
(mil/duim)
na etch+E2/150℃ Ipc-tm-650 2.4.39A
Coëfficiënt van Thermische Uitbreiding 10
12
32
X
Y
Z
ppm/℃ -55℃to288℃ Ipc-tm-650 2.4.41
Tg >280   TMA A Ipc-tm-650 2.4.24.3
Td 390   TGA   ASTM D 3850
Warmtegeleidingsvermogen 0,69   W/M/oK 80 ASTM C518
Vochtigheidsabsorptie 0,06   % 48hours onderdompeling 0,060“
steekproeftemperatuur 50
ASTM D 570
Dichtheid 1.86   gm/cm3 23 ASTM D 792
Koperschil Stength 0,88
(5,0)
  N/mm
(pli)
na soldeerselvlotter 1 oz.
EDC Folie
Ipc-tm-650 2.4.8
Brandbaarheid (3) v-0       UL 94
Loodvrij Procescompatibel systeem Ja



Hoge Frequentiepcb Rogers 10mil 0.254mm RO4350B-Tweezijdige rf PCB van PCB voor LTE 2

Hoge Frequentiepcb Rogers 10mil 0.254mm RO4350B-Tweezijdige rf PCB van PCB voor LTE 3
