Rogers 4003 60mil 1.524mm van de Kringsraad RO4003C Tweezijdige rf PCB van de Hoge Frequentiepcb voor WLAN

Rogers 4003 60mil 1.524mm van de Kringsraad RO4003C Tweezijdige rf PCB van de Hoge Frequentiepcb voor WLAN

  • Rogers 4003 60mil 1.524mm van de Kringsraad RO4003C Tweezijdige rf PCB van de Hoge Frequentiepcb voor WLAN
Rogers 4003 60mil 1.524mm van de Kringsraad RO4003C Tweezijdige rf PCB van de Hoge Frequentiepcb voor WLAN
Productdetails:
Plaats van herkomst: China
Merknaam: Bicheng Technologies Limited
Certificering: UL
Modelnummer: OIC-005-V0.43
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Prijs: USD 2.99-8.99 PER PIECE
Verpakking Details: Vacuüm
Levertijd: 10 WERKDAGEN
Betalingscondities: T/T, Western Union
Levering vermogen: 45000 Stukken per Maand
Contact
Gedetailleerde productomschrijving
Aantal lagen: 2 Glas Epoxy: RO4003C Tg280℃, er<3.48, Rogers Corp.
Laatste folie: 1,0 ons Definitieve hoogte van PCB: 1,6 mm ±10%
De oppervlakte eindigt: Onderdompelingsgoud, 87% De kleur van het soldeerselmasker: Nr
Kleur van Componentenlegende: Nr Test: 100% elektrotest vroegere verzending

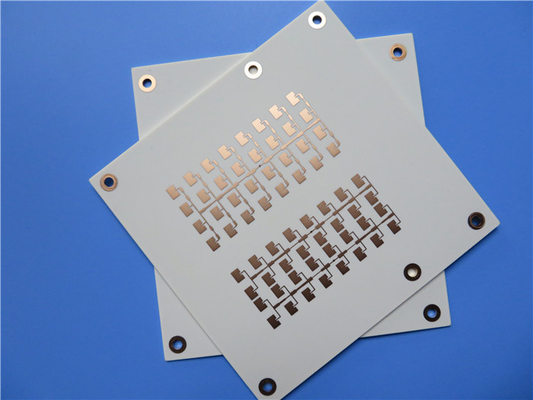

Rogers 4003 60mil 1.524mm van de Kringsraad RO4003C Tweezijdige rf PCB van de Hoge Frequentiepcb voor WLAN

(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)



RO4003C worden de koolwaterstof ceramische laminaten ontworpen om de superieure hoge frequentieprestaties en vervaardiging van de lage kostenkring aan te bieden. De selectie van laminaten typisch beschikbaar aan ontwerpers wordt beduidend verminderd zodra de operationele frequenties tot 500 Mhz en hierboven stijgen. RO4003C die het materiaal bezit de eigenschappen door ontwerpers van rf-microgolfkringen en passende netwerken en de gecontroleerde lijnen van de impedantietransmissie worden gewenst. Het lage diëlektrische verlies laat RO4003C-materiaal toe om in vele toepassingen worden gebruikt waar de hogere werkende frequenties het gebruik van de conventionele materialen van de kringsraad beperken.





De temperatuurcoëfficiënt van diëlektrische constante is onder laagst van om het even welk materiaal van de kringsraad, en de diëlektrische constante is stabiel over een breed frequentiegebied. RO4003C levert de thermische coëfficiënt van het materiaal van uitbreiding (CTE) verscheidene zeer belangrijke voordelen aan de PCB-ontwerpers op. De uitbreidingscoëfficiënt van RO4003C is gelijkaardig aan dat van koper dat het materiaal toestaat om uitstekende dimensionale stabiliteit, een bezit tentoon te stellen nodig voor gemengde diëlektrische multi-layer raadsbouw. De lage z-As CTE van RO4003C verstrekt betrouwbare geplateerde door-gatenkwaliteit, zelfs in strenge thermische schoktoepassingen. RO4003C het materiaal heeft een Tg van >280C zodat blijven zijn uitbreidingskenmerken stabiel over de volledige waaier van PCB-verwerkingstemperaturen.



Rogers 4003 60mil 1.524mm van de Kringsraad RO4003C Tweezijdige rf PCB van de Hoge Frequentiepcb voor WLAN 0



PCB-Specificaties

PCB-GROOTTE 84 x 78mm=1PCS
RAADStype Rf-PCB, Microgolfpcb
Aantal Lagen Tweezijdige PCB
De oppervlakte zet Componenten op JA
Door Gatencomponenten JA
LAAGopeenstapeling koper - 35um (1oz) +PLATE
RO4003C 60mil
koper - 35um (1oz) +PLATE
TECHNOLOGIE
Minimumspoor en Ruimte: 10mil/12mil
Minimum/Maximumgaten: 0.3/2.3mm
Aantal Verschillende Gaten: 4
Aantal Boorgaten: 155
Aantal Gemalen Groeven: 0
Aantal Interne Knipsels: 0
Impedantiecontrole Nr
RAADSmateriaal
Glas Epoxy: RO4003C 60mil, Tg 288℃
Definitieve externe folie: 1.5oz
Definitieve interne folie: 0oz
Definitieve hoogte van PCB: 1.6mm ±0.16
PLATEREN EN DEKLAAG
De oppervlakte eindigt Electroless nikkel over Onderdompelingsgoud (ENIG) (2 nikkel µ“ meer dan 100 µ“)
Het soldeerselmasker is van toepassing: geen Soldeerselmasker reqruied
De Kleur van het soldeerselmasker: geen vereist soldeerselmasker
Het Type van soldeerselmasker: geen soldeerselmasker reqruied
CONTOUR/CUTTING Het verpletteren
Het MERKEN
Kant van Componentenlegende geen silkscreen vereist
Kleur van Componentenlegende geen silkscreen vereist
Fabrikant Name of Embleem: geen silkscreen vereist
VIA Geplateerd door Gat (PTH)
FLAMIBILITY CLASSIFICATIE N/A
AFMETINGStolerantie
Overzichtsdimensie: 0,0059“ (0.15mm)
Raadsplateren: 0,0030“ (0.076mm)
Boortolerantie: 0,002“ (0.05mm)
TEST 100% elektrotest vroegere verzending
TYPE VAN TE LEVEREN KUNSTWERK e-maildossier, Gerber rs-274-X, PCBDOC enz.
DE DIENSTgebied Wereldwijd, globaal.





De typische toepassingen zijn als volgt:

Automobielradar en Sensoren

Cellulaire Basisstationantennes

Directe Uitzendingssatellieten

Blok met geringe geluidssterkte

Machtsversterkers

RFID



Rogers 4003 60mil 1.524mm van de Kringsraad RO4003C Tweezijdige rf PCB van de Hoge Frequentiepcb voor WLAN 1



Gegevensblad van Rogers 4003C (RO4003C)

RO4003C typische Waarde
Bezit RO4003C Richting Eenheden Voorwaarde Testmethode
Diëlektrische Constante, εProcess 3.38±0.05 Z   10 GHz/23℃ Ipc-tm-650 2.5.5.5 Vastgeklemde Stripline
Diëlektrische Constante, εDesign 3.55 Z   8 tot 40 GHz De differentiële Methode van de Faselengte
Dissipatie Factortan, δ 0,0027
0,0021
Z   10 GHz/23℃
2.5 GHz/23℃
Ipc-tm-650 2.5.5.5
Thermische Coëfficiënt van ε +40 Z ppm/℃ -50℃to 150℃ Ipc-tm-650 2.5.5.5
Volumeweerstandsvermogen 1.7 x 1010   MΩ.cm COND A Ipc-tm-650 2.5.17.1
Oppervlakteweerstandsvermogen 4.2 x 109   COND A Ipc-tm-650 2.5.17.1
Elektrosterkte 31.2(780) Z Kv/mm (v/mil) 0.51mm (0,020“) Ipc-tm-650 2.5.6.2
Trekmodulus 19,650 (2.850)
19,450 (2.821)
X
Y
MPa (ksi) Rechts ASTM D 638
Treksterkte 139 (20,2)
100 (14,5)
X
Y
MPa (ksi) Rechts ASTM D 638
Flexural Sterkte 276
(40)
  MPa
(kpsi)
  Ipc-tm-650 2.4.4
Dimensionale Stabiliteit <0> X, Y mm/m
(mil/duim)
na etch+E2/150℃ Ipc-tm-650 2.4.39A
Coëfficiënt van Thermische Uitbreiding 11
14
46
X
Y
Z
ppm/℃ -55℃to288℃ Ipc-tm-650 2.4.41
Tg >280   ℃ TMA A Ipc-tm-650 2.4.24.3
Td 425   ℃ TGA   ASTM D 3850
Warmtegeleidingsvermogen 0,71   W/M/oK 80℃ ASTM C518
Vochtigheidsabsorptie 0,06   % 48hours onderdompeling 0,060“
steekproeftemperatuur 50℃
ASTM D 570
Dichtheid 1.79   gm/cm3 23℃ ASTM D 792
Koperschil Stength 1.05
(6,0)
  N/mm
(pli)
na soldeerselvlotter 1 oz.
EDC Folie
Ipc-tm-650 2.4.8
Brandbaarheid N/A       UL 94
Loodvrij Procescompatibel systeem Ja



Rogers 4003 60mil 1.524mm van de Kringsraad RO4003C Tweezijdige rf PCB van de Hoge Frequentiepcb voor WLAN 2


Rogers 4003 60mil 1.524mm van de Kringsraad RO4003C Tweezijdige rf PCB van de Hoge Frequentiepcb voor WLAN 3
