RT/Duroid 5880 PCB van 10mil 0.254mm Rogers High Frequency voor Microfilm en Stripline-Kringen

Producten

RT/Duroid 5880 PCB van 10mil 0.254mm Rogers High Frequency voor Microfilm en Stripline-Kringen

MOQ:	1
Prijs:	USD20~30
Standaardverpakking:	Vacuüm
Leveringstermijn:	4-5 werkdagen
Betaalmethode:	T/T, Paypal
Toeleveringskapaciteit:	45000 Stukken per Maand

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

China

Merknaam

Bicheng Technologies Limited

Certificering

Modelnummer

OIC-19-V6.26

Glas Epoxy:

Rogers 5880

Definitieve hoogte van PCB:

0,3 mm ±10%

Definitieve externe folie:

1,0 oz

De oppervlakte eindigt:

Onderdompelingsgoud (31%)

De Kleur van het soldeerselmasker:

Kleur van Componentenlegende:

TEST:

100% elektrotest vroegere verzending

Min. bestelaantal:

Prijs:

USD20~30

Verpakking Details:

Vacuüm

Levertijd:

4-5 werkdagen

Betalingscondities:

T/T, Paypal

Levering vermogen:

45000 Stukken per Maand

Productbeschrijving

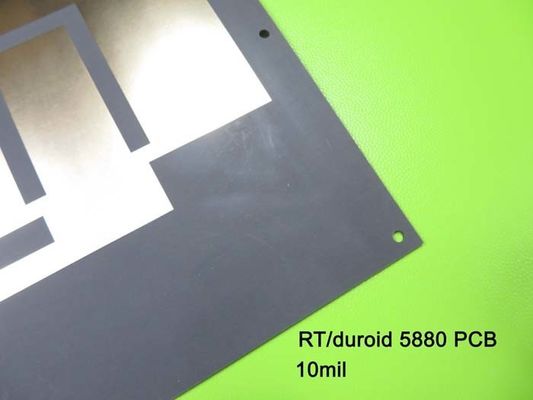

RT/Duroid 5880 PCB van 10mil 0.254mm Rogers High Frequency voor Microfilm en Stripline-Kringen

(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)

Rogers RT/duroid 5880 hoge frequentiemateriaal is glas microfiber versterkte PTFE samenstellingen wat voor veeleisende stripline en microfilmkringstoepassingen wordt ontworpen. De uitzonderlijke diëlektrische constanteuniformiteit vloeit uit zijn willekeurig georiënteerde microfibers voort. De diëlektrische constante van RT/duroid 5880 is eenvormig van paneel aan paneel en is constant over een breed frequentiegebied. Zijn lage dissipatiefactor breidt het nut van RT/duroid 5880 tot ku-Band uit en hierboven. RT/duroid worden 5880 materialen gesneden, gemakkelijk geschoren en aan vorm machinaal bewerkt. Zij zijn bestand en, heet of koud tegen alle die oplosmiddelen reagentia, normaal in ets gedrukte kringen of in platerenranden en gaten worden gebruikt.

De typische toepassingen zijn commerciële luchtvaartlijn breedbandantennes, microfilmkringen, striplinekringen, de toepassingen van de millimetergolf, militaire radarsystemen, de systemen van de raketbegeleiding en punt om digitale radioantennes enz. te richten.

RT/Duroid 5880 PCB van 10mil 0.254mm Rogers High Frequency voor Microfilm en Stripline-Kringen 0

PCB-Specificaties

PCB-GROOTTE	130 x 100mm=1PCS
RAADStype	Tweezijdige PCB
Aantal Lagen	2 lagen
De oppervlakte zet Componenten op	JA
Door Gatencomponenten	JA
LAAGopeenstapeling	koper - 18um (0,5 oz) de HOOGSTE laag van +plate
	RT/duroid 5880 0.254mm
	koper - 18um (0.5oz) + plaatbot Laag
TECHNOLOGIE
Minimumspoor en Ruimte:	5 mil/4 mil
Minimum/Maximumgaten:	0,2 mm/0.2mm
Aantal Verschillende Gaten:	1
Aantal Boorgaten:	15
Aantal Gemalen Groeven:	0
Aantal Interne Knipsels:	0
Impedantiecontrole:	nr
Aantal van Gouden vinger:	0
RAADSmateriaal
Glas Epoxy:	RT/duroid 5880 0.254mm
Definitieve externe folie:	1,0 oz
Definitieve interne folie:	N/A
Definitieve hoogte van PCB:	0,3 mm ±0.1
PLATEREN EN DEKLAAG
De oppervlakte eindigt	Onderdompelingsgoud
Het soldeerselmasker is van toepassing:	N/A
De Kleur van het soldeerselmasker:	N/A
Het Type van soldeerselmasker:	N/A
CONTOUR/CUTTING	Het verpletteren
Het MERKEN
Kant van Componentenlegende	N/A
Kleur van Componentenlegende	N/A
Fabrikant Name of Embleem:	N/A
VIA	Geplateerd door gat (PTH), minimumgrootte 0.22mm. Via tented.
FLAMIBILITY CLASSIFICATIE	De Goedkeuring min. van UL 94-V0.
AFMETINGStolerantie
Overzichtsdimensie:	0,0059“
Raadsplateren:	0,0029“
Boortolerantie:	0,002“
TEST	100% elektrotest vroegere verzending
TYPE VAN TE LEVEREN KUNSTWERK	e-maildossier, Gerber rs-274-X, PCBDOC enz.
DE DIENSTgebied	Wereldwijd, globaal.

RT/Duroid 5880 PCB van 10mil 0.254mm Rogers High Frequency voor Microfilm en Stripline-Kringen 1

Gegevensblad van Rogers RT/duroid 5880

RT/duroid 5880 Typische Waarde
Bezit	RT/duroid 5880		Richting	Eenheden	Voorwaarde	Testmethode
Diëlektrische Constante, εProcess	2.20 2.20±0.02 Spec.		Z	N/A	C24/23/50 C24/23/50	1 Mhz ipc-tm-650 2.5.5.3 10 GHz ipc-TM 2.5.5.5
Diëlektrische Constante, εDesign	2.2		Z	N/A	8GHz aan 40 GHz	De differentiële Methode van de Faselengte
Dissipatiefactor, tanδ	0,0004 0,0009		Z	N/A	C24/23/50 C24/23/50	1 Mhz ipc-tm-650 2.5.5.3 10 GHz ipc-TM 2.5.5.5
Thermische Coëfficiënt van ε	-125		Z	ppm/℃	-50℃to 150℃	Ipc-tm-650 2.5.5.5
Volumeweerstandsvermogen	2 x 107		Z	Mohm cm	C/96/35/90	ASTM D 257
Oppervlakteweerstandsvermogen	3 x 107		Z	Mohm	C/96/35/90	ASTM D 257
Specifieke Hitte	0,96 (0,23)		N/A	j/g/k (cal/g/c)	N/A	Berekend
Trekmodulus	Test bij 23℃	Test bij 100℃	N/A	MPa (kpsi)	A	ASTM D 638
	1070(156)	450(65)	X
	860(125)	380(55)	Y
Uiteindelijke Spanning	29 (4,2)	20 (2,9)	X
Uiteindelijke Spanning	27 (3,9)	18 (2,6)	Y
Uiteindelijke Spanning	6	7.2	X	%
Uiteindelijke Spanning	4.9	5.8	Y	%
Samenpersende Modulus	710(103)	500(73)	X	MPa (kpsi)	A	ASTM D 695
	710(103)	500(73)	Y
	940(136)	670(97)	Z
Uiteindelijke Spanning	27 (3,9)	22 (3,2)	X
	29 (5,3)	21 (3,1)	Y
	52 (7,5)	43 (6,3)	Z
Uiteindelijke Spanning	8.5	8.4	X	%
	7.7	7.8	Y
	12.5	17.6	Z
Vochtigheidsabsorptie	0,02		N/A	%	0,62“ (1.6mm) D48/50	ASTM D 570
Warmtegeleidingsvermogen	0,2		Z	W/m/k	80℃	ASTM C 518
Coëfficiënt van Thermische Uitbreiding	31 48 237		X Y Z	ppm/℃	0-100℃	Ipc-tm-650 2.4.41
Td	500		N/A	℃ TGA	N/A	ASTM D 3850
Dichtheid	2.2		N/A	gm/cm3	N/A	ASTM D 792
Koperschil	31.2 (5,5)		N/A	Pli (N/mm)	1oz (35mm) EDC folie na soldeerselvlotter	Ipc-tm-650 2.4.8
Brandbaarheid	V-0		N/A	N/A	N/A	UL 94
Loodvrij Procescompatibel systeem	Ja		N/A	N/A	N/A	N/A

RT/Duroid 5880 PCB van 10mil 0.254mm Rogers High Frequency voor Microfilm en Stripline-Kringen 2
