Rogers RO3035 rf drukte de 2-laag Rogers van de Kringsraad 3035 de Microgolfpcb van 60mil 1.524mm met Onderdompelingsgoud

Rogers RO3035 rf drukte de 2-laag Rogers van de Kringsraad 3035 de Microgolfpcb van 60mil 1.524mm met Onderdompelingsgoud

  • Rogers RO3035 rf drukte de 2-laag Rogers van de Kringsraad 3035 de Microgolfpcb van 60mil 1.524mm met Onderdompelingsgoud
  • Rogers RO3035 rf drukte de 2-laag Rogers van de Kringsraad 3035 de Microgolfpcb van 60mil 1.524mm met Onderdompelingsgoud
Rogers RO3035 rf drukte de 2-laag Rogers van de Kringsraad 3035 de Microgolfpcb van 60mil 1.524mm met Onderdompelingsgoud
Productdetails:
Plaats van herkomst: China
Merknaam: Bicheng Technologies Limited
Certificering: UL
Modelnummer: OIC-044-V1.0
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Prijs: USD40~50 Per Piece
Verpakking Details: Vacuüm
Levertijd: 5-6 werkdagen
Betalingscondities: T/T, Paypal
Levering vermogen: 45000 Stukken per Maand
Contact
Gedetailleerde productomschrijving
Raadsmateriaal: RO3035 Raadsdikte: 1.6mm +/0,1
Oppervlak Cu dikte: um 35 (1 oz) Binneniayer-Cu thicknes: um 35 (1 oz)
De oppervlakte eindigt: onderdompelingsgoud Soldeermasker kleur: Groen
Kleur van zeefdruk: wit Functie: 100% slagen voor elektrische test

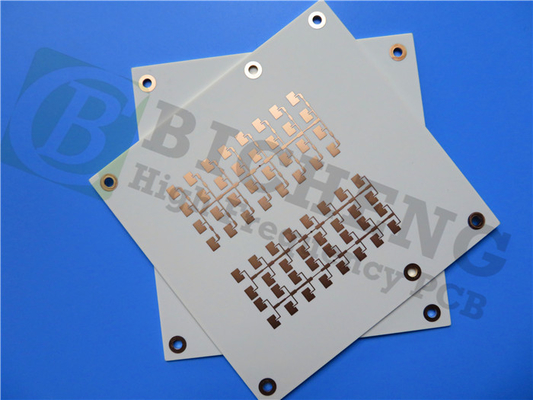

Rogers RO3035 RF Printplaat 2-laags Rogers 3035 60mil 1.524mm Magnetron PCB met Onderdompeling Goud

(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)



Rogers RO3035 hoogfrequente circuitmaterialen zijn keramisch gevulde PTFE-composieten bedoeld voor gebruik in commerciële microgolf- en RF-toepassingen.Het is ontworpen om uitzonderlijke elektrische en mechanische stabiliteit te bieden tegen concurrerende prijzen.De mechanische eigenschappen zijn consistent.Hierdoor kan de ontwerper meerlaagse bordontwerpen ontwikkelen zonder kromtrekken of betrouwbaarheidsproblemen.RO3035-materialen vertonen een thermische uitzettingscoëfficiënt (CTE) in de X- en Y-as van 17 ppm/℃.Deze uitzettingscoëfficiënt komt overeen met die van koper, waardoor het materiaal een uitstekende dimensionele stabiliteit vertoont, met typische etskrimp, na etsen en bakken, van minder dan 0,5 mils per inch.De CTE van de Z-as is 24 ppm/℃, wat zorgt voor een uitzonderlijke betrouwbaarheid van doorlopende gaten, zelfs in zware omgevingen.



Typische applicaties:

1) Autoradar

2) Cellulaire telecommunicatiesystemen

3) Datalink op kabelsystemen

4) Directe uitgezonden satellieten

5) Antennes voor wereldwijde positionering van satellieten

6) Patchantenne voor draadloze communicatie

7) Eindversterkers en antennes

8) Voedings-backplanes

9) Meteropnemers op afstand





PCB-specificaties

PCB-GROOTTE 100x100mm = 6 STUKS
BOARD TYPE Dubbelzijdige printplaat
Aantal lagen 2 lagen
Componenten voor opbouwmontage JA
Doorlopende componenten JA
LAAG OPSTAPELEN koper ------- 18um(0.5 oz)+plaat TOP laag
RO3035 1.524mm
koper ------- 18um(0.5 oz) + plaat BOT Laag
TECHNOLOGIE
Minimale tracering en ruimte: 14 mil / 14 mil
Minimale / maximale gaten: 0,4 mm / 4,0 mm
Aantal verschillende gaten: 1
Aantal boorgaten: 1
Aantal gefreesde sleuven: 0
Aantal interne uitsparingen: 0
Impedantiecontrole: Nee
Aantal Gouden vinger: 0
BOARD MATERIAAL
Glas Epoxy: RO3035 1.524mm
Eindfolie extern: 1 ons
Eindfolie intern: NVT
Definitieve hoogte van PCB: 1,6 mm ± 0,16 mm
PLATEN EN COATEN
Oppervlakteafwerking Onderdompeling goud
Soldeermasker van toepassing op: NVT
Kleur soldeermasker: NVT
Type soldeermasker: NVT
CONTOUR/SNIJDEN Routing
MARKERING
Kant van componentlegenda NVT
Kleur van componentlegenda NVT
Fabrikantnaam of logo: NVT
VIA Geplateerd doorgaand gat (PTH), minimale maat 0,4 mm.
BRANDBAARHEIDSBEOORDELING UL 94-V0 Goedkeuring MIN.
AFMETING TOLERANTIE
Overzicht Dimensie: 0.0059"
Bordbeplating: 0,0029"
boor tolerantie: 0,002"
TEST 100% elektrische test vóór verzending
TYPE KUNSTWERK TE GELEVEREN e-mailbestand, Gerber RS-274-X, PCBDOC etc
SERVICEGEBIED Wereldwijd, wereldwijd.





Gegevensblad van Rogers 3035(RO3035)

RO3035 Typische Waarde
Eigendom RO3035 Richting Eenheden Voorwaarde Test methode
Diëlektrische constante, εproces 3,50 ± 0,05 Z   10GHz/23 IPC-TM-650 2.5.5.5 Geklemde striplijn
Diëlektrische constante, εontwerp 3.6 Z   8 GHz tot 40 GHz Differentiële faselengtemethode
Dissipatiefactor,tanδ 0,0015 Z   10GHz/23 IPC-TM-650 2.5.5.5
Thermische coëfficiënt van ε -45 Z ppm/ 10GHz -50tot 150 IPC-TM-650 2.5.5.5
Dimensionale stabiliteit 0.11
0.11
X
Y
mm/m VOORWAARDE A IPC-TM-650 2.2.4
Volumeweerstand 107   MΩ.cm VOORWAARDE A IPC 2.5.17.1
Oppervlakte weerstand 107   VOORWAARDE A IPC 2.5.17.1
Trekmodulus 1025
1006
X
Y
MPa 23 ASTM D 638
Vochtopname 0.04   % D48/50 IPC-TM-650 2.6.2.1
Specifieke hitte     j/g/k   Berekend
Warmtegeleiding 0,5   W/M/K 50 ASTM D 5470
Uitzettingscoëfficiënt
(-55 tot 288
)
17
17
24
X
Y
Z
ppm/ 23/50% RV IPC-TM-650 2.4.4.1
Td 500   TGA   ASTM D 3850
Dikte 2.1   gram/cm3 23 ASTM D 792
Koperschilsterkte 10.2   Ib/in. 1oz, EDC na soldeervlotter IPC-TM 2.4.8
Ontvlambaarheid V-0       UL 94
Loodvrij Proces Compatibel Ja

Rogers RO3035 rf drukte de 2-laag Rogers van de Kringsraad 3035 de Microgolfpcb van 60mil 1.524mm met Onderdompelingsgoud 0
