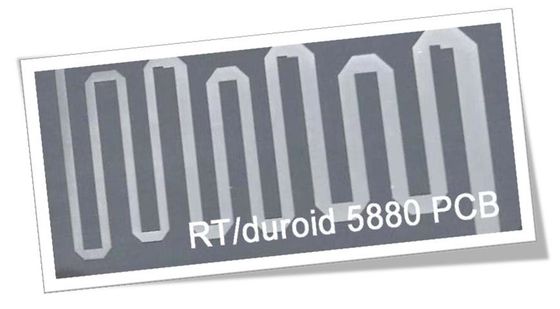

Rogersrt/duroid 5880 rf PCB met het Goud van de de Deklaagonderdompeling van 10mil, van 20mil, van 31mil en 62mil-, Onderdompelingszilver, Onderdompelingstin en HASL
(PCB's zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Hello iedereen,
Vandaag, introduceren wij hoge die frequentiepcb op de laminaten van RT/duroid wordt voortgebouwd 5880.
RT/duroid 5880 is één van het glas microfiber versterkte PTFE samenstelling van Rogers die voor veeleisende stripline en microfilmkringstoepassingen wordt ontworpen.
Waarom gebruiken wij RT/duroid 5880?
Ten eerste, het willekeurig georiënteerde microfibersresultaat in uitzonderlijke diëlektrische constanteuniformiteit.
Ten tweede, is de diëlektrische constante van de laminaten van RT/duroid 5880 eenvormig van paneel aan paneel en is constant over een breed frequentiegebied.
Ten derde, breidt zijn lage dissipatiefactor het nut van de laminaten van RT/duroid 5880 tot ku-Band uit en hierboven. Het is zo laag zoals 0,0004 wanneer 1 Mhz en 0,0009 wanneer 10 GHz.
Ten vierde, ontworpen voor veeleisende stripline en microfilmkringstoepassingen
Ons PCB-Vermogen (RT/duroid 5880)
| PCB-Materiaal: |
Glas microfiber versterkte PTFE samenstellingen |
| Benoeming: |
RT/duroid 5880 |
| Diëlektrische constante: |
2.2 ±0.02 (proces) |
| 2.2 (ontwerp) |
| Laagtelling: |
2 laag, Multilayer, Hybride (Gemengd) type |
| Kopergewicht: |
0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| PCB-dikte: |
10mil (0.254mm), 20mil (0.508mm) |
| 31mil (0.787mm), 62mil (1.575mm) |
| PCB-grootte: |
≤400mm X 500mm |
| Soldeerselmasker: |
Groene, Zwarte, Blauwe, Gele, Rode enz. |
| De oppervlakte eindigt: |
Naakte koper, HASL, ENIG, OSP, etc…. |
RT/duroid 5880 materiaal kunnen in dubbele laagraad, multilayer raad en hybride types worden gemaakt. De tweezijdige raad is beschikbaar in een verscheidenheid van dikten, zoals 10mil, 20mil, 31mil en 62mil.
De typische toepassingen zijn microfilm en striplinekringen, commerciële luchtvaartlijn breedbandantenne, radarsystemen, de toepassingen van de millimetergolf, punt om digitale radioantenne enz. te richten.
De basiskleur van RT/duroid 5880 PCB is zwart.
RT/duroid 5880 PCB heeft ook de eigenschappen van lage waterabsorptie, uitstekende chemische weerstand enz.
Als u om het even welke vragen hebt, gelieve te voelen vrij om ons te contacteren.
Dank u voor uw lezing.
Bijlage: Typische Waarden van Rogers 5880
| RT/duroid 5880 Typische Waarde |
| Bezit |
RT/duroid 5880 |
Richting |
Eenheden |
Voorwaarde |
Testmethode |
| Diëlektrische Constante, εProcess |
2.20
2.20±0.02 Spec. |
Z |
N/A |
C24/23/50
C24/23/50 |
1 Mhz ipc-tm-650 2.5.5.3
10 GHz ipc-TM 2.5.5.5 |
| Diëlektrische Constante, εDesign |
2.2 |
Z |
N/A |
8GHz aan 40 GHz |
De differentiële Methode van de Faselengte |
| Dissipatiefactor, tanδ |
0,0004
0,0009 |
Z |
N/A |
C24/23/50
C24/23/50 |
1 Mhz ipc-tm-650 2.5.5.3
10 GHz ipc-TM 2.5.5.5 |
| Thermische Coëfficiënt van ε |
-125 |
Z |
ppm/℃ |
-50℃to 150℃ |
Ipc-tm-650 2.5.5.5 |
| Volumeweerstandsvermogen |
2 x 107 |
Z |
Mohm cm |
C/96/35/90 |
ASTM D 257 |
| Oppervlakteweerstandsvermogen |
3 x 107 |
Z |
Mohm |
C/96/35/90 |
ASTM D 257 |
| Specifieke Hitte |
0,96 (0,23) |
N/A |
j/g/k
(cal/g/c) |
N/A |
Berekend |
| Trekmodulus |
Test bij 23℃ |
Test bij 100℃ |
N/A |
MPa (kpsi) |
A |
ASTM D 638 |
| 1070(156) |
450(65) |
X |
| 860(125) |
380(55) |
Y |
| Uiteindelijke Spanning |
29 (4,2) |
20 (2,9) |
X |
| 27 (3,9) |
18 (2,6) |
Y |
| Uiteindelijke Spanning |
6 |
7.2 |
X |
% |
| 4.9 |
5.8 |
Y |
| Samenpersende Modulus |
710(103) |
500(73) |
X |
MPa (kpsi) |
A |
ASTM D 695 |
| 710(103) |
500(73) |
Y |
| 940(136) |
670(97) |
Z |
| Uiteindelijke Spanning |
27 (3,9) |
22 (3,2) |
X |
| 29 (5,3) |
21 (3,1) |
Y |
| 52 (7,5) |
43 (6,3) |
Z |
| Uiteindelijke Spanning |
8.5 |
8.4 |
X |
% |
| 7.7 |
7.8 |
Y |
| 12.5 |
17.6 |
Z |
| Vochtigheidsabsorptie |
0,02 |
N/A |
% |
0,62“ (1.6mm) D48/50 |
ASTM D 570 |
| Warmtegeleidingsvermogen |
0,2 |
Z |
W/m/k |
80℃ |
ASTM C 518 |
| Coëfficiënt van Thermische Uitbreiding |
31
48
237 |
X
Y
Z |
ppm/℃ |
0-100℃ |
Ipc-tm-650 2.4.41 |
| Td |
500 |
N/A |
℃ TGA |
N/A |
ASTM D 3850 |
| Dichtheid |
2.2 |
N/A |
gm/cm3 |
N/A |
ASTM D 792 |
| Koperschil |
31.2 (5,5) |
N/A |
Pli (N/mm) |
1oz (35mm) EDC folie
na soldeerselvlotter |
Ipc-tm-650 2.4.8 |
| Brandbaarheid |
V-0 |
N/A |
N/A |
N/A |
UL 94 |
| Loodvrij Procescompatibel systeem |
Ja |
N/A |
N/A |
N/A |
N/A |
