Tweezijdige de Radiofrequentiekring van PCB 60mil van de Rogersro4360 Hoge Frequentie met Onderdompelingsgoud voor Ground-based Radar

Tweezijdige de Radiofrequentiekring van PCB 60mil van de Rogersro4360 Hoge Frequentie met Onderdompelingsgoud voor Ground-based Radar

  • Tweezijdige de Radiofrequentiekring van PCB 60mil van de Rogersro4360 Hoge Frequentie met Onderdompelingsgoud voor Ground-based Radar
  • Tweezijdige de Radiofrequentiekring van PCB 60mil van de Rogersro4360 Hoge Frequentie met Onderdompelingsgoud voor Ground-based Radar
  • Tweezijdige de Radiofrequentiekring van PCB 60mil van de Rogersro4360 Hoge Frequentie met Onderdompelingsgoud voor Ground-based Radar
  • Tweezijdige de Radiofrequentiekring van PCB 60mil van de Rogersro4360 Hoge Frequentie met Onderdompelingsgoud voor Ground-based Radar
Tweezijdige de Radiofrequentiekring van PCB 60mil van de Rogersro4360 Hoge Frequentie met Onderdompelingsgoud voor Ground-based Radar
Productdetails:
Plaats van herkomst: China
Merknaam: Bicheng Technologies Limited
Certificering: UL
Modelnummer: OIC-119-V1.0
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Prijs: USD 9.99-99.99
Verpakking Details: Vacuüm
Levertijd: 10 WERKDAGEN
Betalingscondities: T/T, Western Union
Levering vermogen: 500000 stukken per maand
Contact
Gedetailleerde productomschrijving
Aantal lagen: 2 Glas Epoxy: RO4360G2
Laatste folie: 1,0 ons Definitieve hoogte van PCB: 1,6 mm ±10%
De oppervlakte eindigt: Onderdompelingsgoud De kleur van het soldeerselmasker: Nr
Kleur van Componentenlegende: Nr Test: 100% elektrotest vroegere verzending

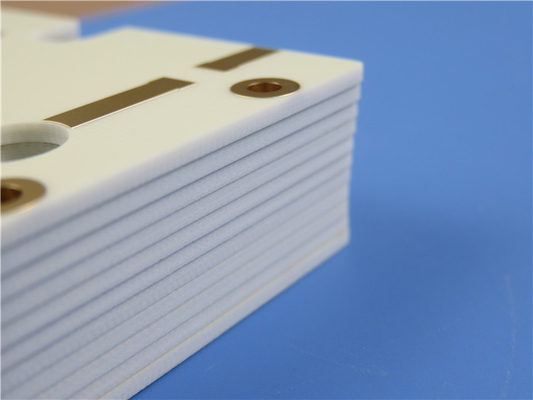

Tweezijdige de Radiofrequentiekring van PCB 60mil van de Rogersro4360 Hoge Frequentie met Onderdompelingsgoud voor Ground-based Radar
(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)

RO4360G2-de laminaten van Rogers Corporation zijn glass-reinforced 6,15 DK, met beperkte verliezen, koolwaterstof ceramisch-gevulde thermoset materialen die het ideale saldo van prestaties en verwerkingsgemak verstrekken. RO4360G2-de laminaten breiden de portefeuille van Rogers van hoge prestatiesmaterialen door klanten van een product uit te voorzien dat loodvrij geschikt proces is en betere starheid voor betere werkbaarheid in multi-layer raadsbouw, terwijl het drukken van materiaal en vervaardigingskosten aanbiedt.

RO4360G2 lamineert proces gelijkend op Fr-4 en is geautomatiseerd assemblagecompatibel systeem. Zij hebben een lage z-As CTE voor ontwerpflexibiliteit en hebben zelfde hoge Tg zoals alle RO4000-productregel. RO4360G2-de laminaten kunnen met RO4450F prepreg en het laminaat van laag-DK RO4000 in multi-layer ontwerpen worden in paren gerangschikt.

RO4360G2-de laminaten, met DK van 6,15 (Ontwerp DK 6,4), staan ontwerpers toe om kringsdimensies in toepassingen te verminderen waar de grootte en de kosten kritiek zijn. Zij zijn de beste waardekeus voor ingenieurs die aan ontwerpen met inbegrip van machtsversterkers, flardantennes, ground-based radar, en andere algemene rf-toepassingen werken.
Eigenschappen en voordelen:
1. Thermoset harssysteem speciaal wordt geformuleerd om 6,15 DK te ontmoeten dat
1). Gemak van vervaardiging/processen gelijkend op Fr-4
2). Materiële herhaalbaarheid
3). Met beperkte verliezen
4). Hoog warmtegeleidingsvermogen
5). Lagere totale PCB-kostenoplossing dan concurrerende PTFE-producten,

2. Lage z-As CTE/Hoge Tg
1). Ontwerpflexibiliteit
2). Geplateerde door-gatenbetrouwbaarheid
3). Geautomatiseerd assemblagecompatibel systeem

3. Milieuvriendelijk
1.) Loodvrij procescompatibel systeem

4. Regionale gebeëindigde goedereninventaris
1). Korte levertijden/snel inventarisdraaien
2). Efficiënte leveringsketen


Sommige Typische Toepassingen:
1. De Versterkers van de Basisstationmacht
2. Kleine Celzendontvangers
3. Flardantennes
4. Ground-based Radar

Tweezijdige de Radiofrequentiekring van PCB 60mil van de Rogersro4360 Hoge Frequentie met Onderdompelingsgoud voor Ground-based Radar 0

PCB-Vermogen (RO4360G2)

PCB-Materiaal: Koolwaterstof ceramisch-Gevulde Thermoset Materialen
Benoeming: RO4360G2
Diëlektrische constante: 6.15 ±0.15
Laagtelling: Dubbele Laag, Multilayer, Hybride PCB
Kopergewicht: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
PCB-dikte: 8mil (0.203mm), 12mil (0.705mm), 16mil (0.406mm), 20mil (0.508mm), 24mil (0.610mm), 32mil (0.813mm), 60mil (1.524mm)
PCB-grootte: ≤400mm X 500mm
Soldeerselmasker: Groene, Zwarte, Blauwe, Gele, Rode enz.
De oppervlakte eindigt: Naakte koper, HASL, ENIG, OSP etc….


Gegevensblad van RO4360G2

RO4360G2 typische Waarde
Bezit RO4360G2 Richting Eenheden Voorwaarde Testmethode
Diëlektrische Constante, εProcess 6.15±0.15 Z   10 GHz/23℃ Ipc-tm-650 2.5.5.5
2.5 GHz/23℃
Dissipatiefactor, tanδ 0,0038 Z   10 GHz/23℃ Ipc-tm-650 2.5.5.5
Warmtegeleidingsvermogen 0,75   W/mK 50℃ ASTM D-5470
Volumeweerstandsvermogen 4.0 X 1013   Ω.cm Opgeheven T Ipc-tm-650 2.5.17.1
Oppervlakteweerstandsvermogen 9.0 X 1012   Ω Opgeheven T Ipc-tm-650 2.5.17.1
Elektrosterkte 784 Z V/mil   Ipc-tm-650 2.5.6.2
Treksterkte 131 (19) 97(14) X-Y MPa (kpsi) 40 uren 50%RH/23 ASTM D638
Flexural Sterkte 213(31) 145(21) X-Y Mpa (kpsi) 40 uren 50%RH/23 Ipc-tm-650, 2.4.4
Coëfficiënt van Thermische Uitbreiding 13 14 28 X-Y Z ppm/℃ -50 ℃to 288℃ na Herhaalde Hittecyclus Ipc-tm-650, 2.1.41
Tg >280   ℃ TMA   Ipc-tm-650 2.4.24.3
Td 407     ASTM D3850 GEBRUIKEND TGA
T288 >30 Z min 30 min/125℃ Prebake Ipc-tm-650 2.2.24.1
Moisureabsorptie 0,08   % 50℃/48hr IPC-TM-650 2.6.2.1 ASTM D570
Thermische Coëfficiënt van ER -131 @10 GHz Z ppm/℃ -50℃ aan 150 ℃ Ipc-tm-650, 2.5.5.5
Dichtheid 2.16   gm/cm3 Rechts ASTM D792
Koperschil Stength 5.2 (0,91)   pli (N/mm) Voorwaarde B Ipc-tm-650 2.4.8
Brandbaarheid V-0       UL 94 Dossier QMTS2. E102765


Tweezijdige de Radiofrequentiekring van PCB 60mil van de Rogersro4360 Hoge Frequentie met Onderdompelingsgoud voor Ground-based Radar 1

Tweezijdige de Radiofrequentiekring van PCB 60mil van de Rogersro4360 Hoge Frequentie met Onderdompelingsgoud voor Ground-based Radar 2
