de Hoge Frequentiepcb van 20mil Rogers TC350 op Tweezijdige Kern met Onderdompelingsgoud voor Filters en Koppelingen
  • Naam
  • Naam

de Hoge Frequentiepcb van 20mil Rogers TC350 op Tweezijdige Kern met Onderdompelingsgoud voor Filters en Koppelingen

MOQ: 1
Prijs: USD 2.99-8.99 PER PIECE
Standaardverpakking: Vacuüm
Leveringstermijn: 10 WERKDAGEN
Betaalmethode: T/T, Western Union
Toeleveringskapaciteit: 45000 Stukken per Maand
Detailinformatie
Productbeschrijving
Detailinformatie
Plaats van herkomst
China
Merknaam
Bicheng Technologies Limited
Certificering
UL
Modelnummer
OIC-139-V0.28
Aantal Lagen:
2
Glas Epoxy:
TC350
Definitieve folie:
1 oz
Definitieve hoogte van PCB:
0,6 mm ±10%
De oppervlakte eindigt:
Onderdompelingsgoud
De kleur van het soldeerselmasker:
Groen
Kleur van Componentenlegende:
Nr
Test:
100% elektrotest vroegere verzending
Min. bestelaantal:
1
Prijs:
USD 2.99-8.99 PER PIECE
Verpakking Details:
Vacuüm
Levertijd:
10 WERKDAGEN
Betalingscondities:
T/T, Western Union
Levering vermogen:
45000 Stukken per Maand
Productbeschrijving

de Hoge Frequentiepcb van 20mil Rogers TC350 op Tweezijdige Kern met Onderdompelingsgoud voor Filters en Koppelingen

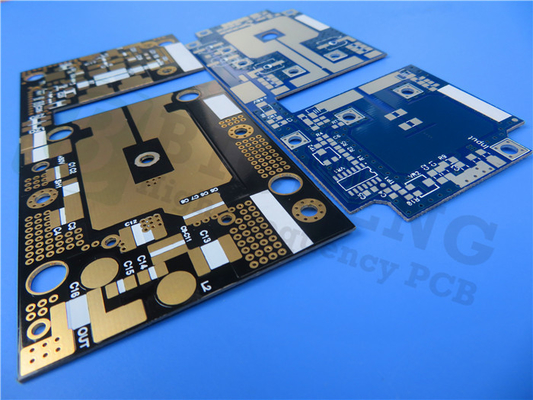

(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)



TC350 van Rogers is een geweven versterkte glasvezel, ceramische gevuld, PTFE gebaseerde samenstelling voor gebruik aangezien makend gedrukte kring board.TC350 wordt ontworpen om verbeterde hitte-overdracht door „best-in-Klassen“ warmtegeleidingsvermogen te verstrekken, terwijl het verminderen van diëlektrisch verlies en toevoegingsverlies. De lagere verliezen resulteren in hogere Versterker en Antenneaanwinsten/Efficiency.







Eigenschappen & Voordelen:

1. Het verhoogde warmtegeleidingsvermogen van TC350 verstrekt hogere macht behandeling, vermindert hotspots en verbetert apparatenbetrouwbaarheid. Dit resulteert in verminderde verbindingstemperaturen en breidt het leven van actieve componenten uit, dat voor het verbeteren van de betrouwbaarheid van de machtsversterker, het uitbreiden van MTBF en het drukken van garantiekosten kritiek is.



2. TC350 heeft uitstekend Diëlektrisch Constant Stability over een brede temperatuurwaaier. Dit helpt van de Machtsversterker en Antenne ontwerpers aanwinst maximaliseren en dode die bandbreedte minimaliseren aan diëlektrische constanteafwijking wordt verloren aangezien de werkende temperatuur verandert.



3. TC350 geniet van een sterke band aan koper, die microgolfrang, laag profielkoper gebruiken. Dit resulteert in nog lager toevoegingsverlies toe te schrijven aan huideffect verliezen van koper die duidelijker zijn bij de hogere frequenties van rf en van de microgolf.





Onze PCB-Mogelijkheden (TC350)

PCB-Materiaal: De geweven Versterkte Glasvezel, Ceramische Gevuld, PTFE baseerden Samenstelling
Benoeming: TC350
Diëlektrische constante: 3.5±0.05
Warmtegeleidingsvermogen 0,72 w/m-K
Dissipatiefactor Df .002@10 GHz
Laagtelling: Dubbele Laag, Multilayer, Hybride PCB
Kopergewicht: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
PCB-dikte: 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
PCB-grootte: ≤400mm X 500mm
Soldeerselmasker: Groene, Zwarte, Blauwe, Gele, Rode enz.
De oppervlakte eindigt: Naakt koper, HASL, ENIG, OSP, Onderdompelingstin etc….





Typische Toepassingen:

1. Van de microgolfcombine en Macht Verdelers

2. Machtsversterkers, Filters en Koppelingen

3. Toren Opgezette Versterkers (TMA) en Toren Opgezette Spanningsverhogers (TMB)

4. Thermaal Gecirkelde Antennes gevoelig voor diëlektrische afwijking







Typische Eigenschappen van TC350

Bezit Eenheden Waarde Test Merthod
1. Elektrische Eigenschappen
Diëlektrische Constante (kan door dikte variëren)
@1 Mhz - 3.50 IPC TM-650 2.5.5.3
@1.8 GHz - 3.50 RESONERENDE HOLTE
@10 GHz - 3.50 IPC TM-650 2.5.5.5
Dissipatiefactor
@1 Mhz - 0,0015 IPC TM-650 2.5.5.3
@1.8 GHz - 0,0018 RESONERENDE HOLTE
@10 GHz - 0,0020 IPC TM-650 2.5.5.5
Temperatuurcoëfficiënt van Diëlektrisch -
TC r @ 10 GHz (- 40-150°C) ppm/ºC -9 IPC TM-650 2.5.5.5
Volumeweerstandsvermogen
C96/35/90 MΩ-cm 7.4x106 IPC TM-650 2.5.17.1
E24/125 MΩ-cm 1.4x108
Oppervlakteweerstandsvermogen
C96/35/90 MΩ 3.2x107 IPC TM-650 2.5.17.1
E24/125 MΩ 4.3x108 IPC TM-650 2.5.17.1
Elektrosterkte Volts/mil (kV/mm) 780 (31) IPC TM-650 2.5.6.2
Diëlektrische Analyse kV 40 IPC TM-650 2.5.6
Boogweerstand seconde >240 IPC TM-650 2.5.1
2.Thermal eigenschappen
Decompositietemperatuur (Td)
Aanvankelijk °C 520 IPC TM-650 2.4.24.6
5% °C 567 IPC TM-650 2.4.24.6
T260 min >60 IPC TM-650 2.4.24.1
T288 min >60 IPC TM-650 2.4.24.1
T300 min >60 IPC TM-650 2.4.24.1
Thermische Uitbreiding, CTE (x, y) 50-150ºC ppm/ºC 7, 7 IPC TM-650 2.4.41
Thermische Uitbreiding, CTE (z) 50-150ºC ppm/ºC 12 IPC TM-650 2.4.24
% z-as Uitbreidings (50-260ºC) % 1.2 IPC TM-650 2.4.24
3. Mechanische Eigenschappen
Schilsterkte aan Koper (1 oz/35-micron)
Na Thermische Spanning lb/in (N/mm) 7 (1,2) IPC TM-650 2.4.8
Bij Opgeheven Temperaturen (150ºC) lb/in (N/mm) 9 (1,6) IPC TM-650 2.4.8.2
Na Procesoplossingen lb/in (N/mm) 7 (1,2) IPC TM-650 2.4.8
De Modulus van jongelui kpsi (MPa)   IPC TM-650 2.4.18.3
Flexural Sterkte (Machine/Kruis) kpsi (MPa) 14/10 (97/69) IPC TM-650 2.4.4
Treksterkte (Machine/Kruis) kpsi (MPa) 11/8 (76/55) IPC TM-650 2.4.18.3
Samenpersende Modulus kpsi (MPa)   ASTM D-3410
Poisson Verhouding -   ASTM D-3039
4. Fysische eigenschappen
Waterabsorptie % 0,05 IPC TM-650 2.6.2.1
Dichtheid, omringende 23ºC g/cm3 2.30 De Methode A van ASTM D792
Warmtegeleidingsvermogen W/mK 0,72 ASTM D5470
Specifieke Hitte J/gK 0,90 ASTM D5470
Brandbaarheid klasse V0 Ul-94
NASA-Outgassing, 125ºC, ≤10 - 6 torr
Totaal Massaverlies % 0,02 NASA SP-R-0022A
Verzamelde Vluchtige stoffen % 0,01 NASA SP-R-0022A
Teruggekregen waterdamp % 0,01 NASA SP-R-0022A
